Besondere Betriebsbedingungen; Zweck Der Leistungsreduzierung; Leistungsreduzierung Bei Niedrigem; Leistungsreduzierung Wegen Erhöhter - Danfoss VLT HVAC Drive Handbuch

Allgemeine technische Daten...
Frequenzumrichter, P110 - P400, T7
Kabel- Netz-
länge [m] spannung [V]
30 690
30 575
30
690
1) MitDanfoss du/dt-Filter.
Frequenzumrichter, P450 - P1M4, T7
Kabel- Netz-
länge [m] spannung [V]
30 690
30 575
30
690
1) MitDanfoss du/dt-Filter.

8.6 Besondere Betriebsbedingungen

8.6.1 Zweck der Leistungsreduzierung

Eine Leistungsreduzierung muss bei Verwendung des
Frequenzumrichters bei niedrigem Luftdruck (niedrigen
Höhen), niedrigen Drehzahlen, langen Motorkabeln, Kabeln
mit großen Querschnitten oder hohen Umgebungstempe-
raturen berücksichtigt werden. Das erforderliche Handeln
wird in diesem Abschnitt beschrieben.
8.6.2 Leistungsreduzierung wegen erhöhter
Umgebungstemperatur
90 % des Ausgangsstroms des Frequenzumrichters können
bei einer Umgebungstemperatur von bis zu 50 °C aufrecht-
erhalten werden.
Mit einem typischen Volllaststrom von EFF 2-Motoren kann
die volle Ausgangswellenleistung bei bis zu 50 °C aufrecht-
erhalten werden.
Genauere Daten und/oder Informationen zur Leistungsre-
duzierung für andere Motoren oder Bedingungen erhalten
Sie bei Danfoss.
8.6.3 Automatische Anpassungen zur
Leistungssicherung
Der Frequenzumrichter überprüft ständig, ob kritische
Werte von Innentemperatur, Laststrom, Hochspannung im
Zwischenkreis oder niedrige Motordrehzahlen vorliegen.
Als Reaktion auf einen kritischen Wert kann der
Frequenzumrichter die Taktfrequenz anpassen und/oder
den Schaltmodus zur Leistungssicherung des
Frequenzumrichters ändern. Durch die Fähigkeit zur
automatischen Reduzierung des Ausgangsstroms werden
®
VLT HVAC Drive Projektierungshandbuch
Anstiegzeit
[μs]
0,38
0,23
1) 1,72
Anstiegzeit
[μs]
0,57
0,25
1,13
1)
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
du/dt
Vpeak
[kV] [kV/μs]
1,513 3,304
1,313 2,750
1,329 0,640
Vpeak du/dt
[kV] [kV/μs]
1,611 2,261
2,510
1,629 1,150
die zulässigen Betriebsbedingungen sogar noch stärker
erweitert.

8.6.4 Leistungsreduzierung bei niedrigem

Luftdruck
Die Kühlkapazität von Luft lässt bei niedrigem Luftdruck
nach.
Unterhalb einer Höhe von 1000 m ist keine Leistungsredu-
zierung erforderlich, aber oberhalb von 1000 m muss die
Umgebungstemperatur (T ) oder der maximale
AMB
Ausgangsstrom (I ) entsprechend dem folgenden
out
Diagramm verringert werden.

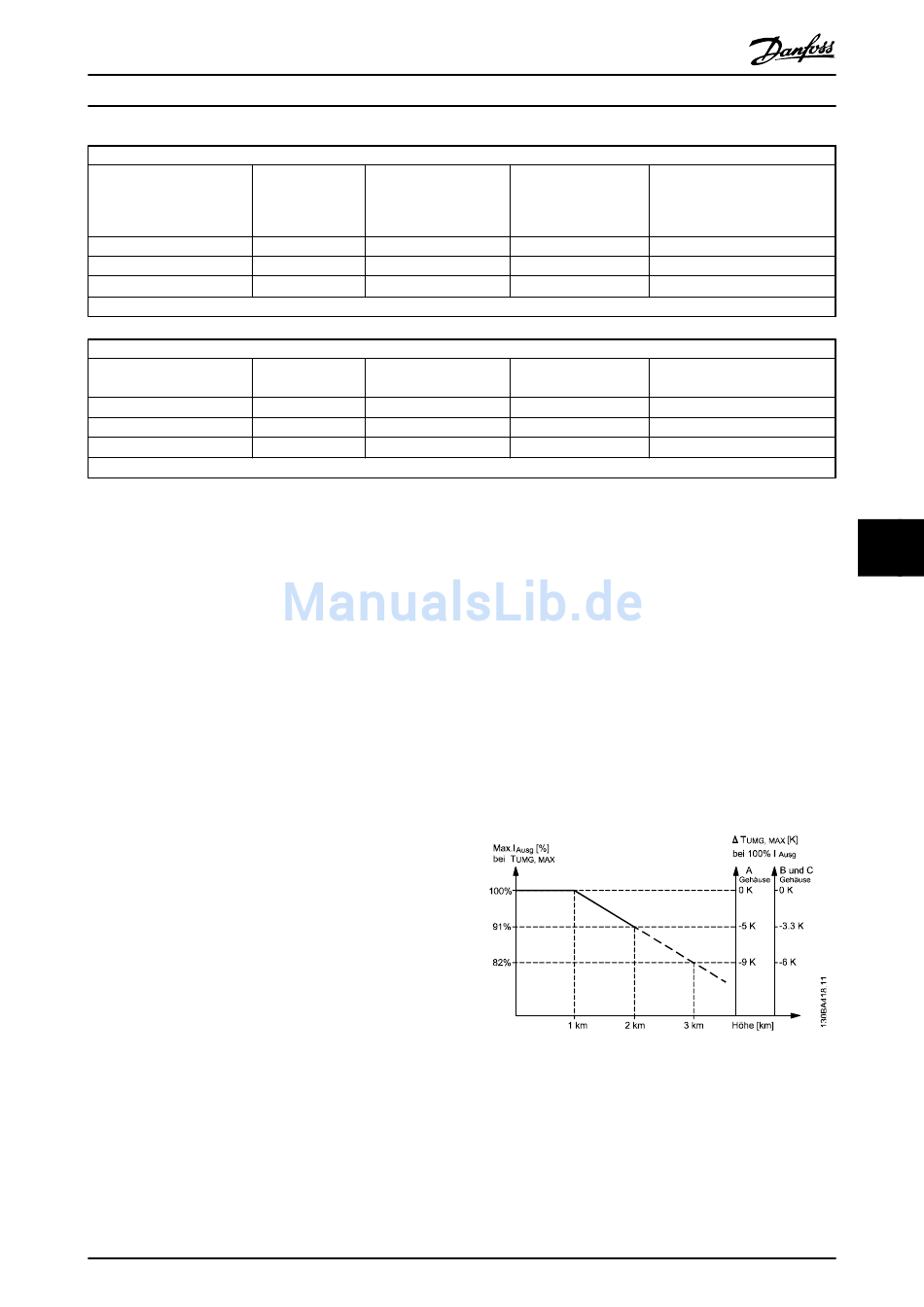

Abbildung 8.2 Leistungsreduzierung des Ausgangsstroms in
Bezug auf die Höhe T für die Baugrößen A, B und C.
AMB, MAX
Wenden Sie sich bei einer Installation in einer Höhe von mehr
als 2 km hinsichtlich PELV (Protective extra low voltage / Schutz-
kleinspannung) an Danfoss.
Eine Alternative besteht darin, die Umgebungstemperatur
in großen Höhen zu verringern und so auch dort 100 %
8 8
171
