2.7.15 Konstanter Volumenstrom
Systeme für konstanten Volumenstrom (KVS) sind zentrale Lüftungsanlagen, die in der Regel zur Belüftung großer Gemein-
schaftsbereiche mit geringen Mengen temperierter Frischluft eingesetzt werden. Sie waren die Vorläufer der variablen
Luftsysteme und sind dementsprechend auch in älteren, gewerblich genutzten Mehrzonengebäuden zu finden. Bei diesen
Anlagen wird die Luft mithilfe von Klimageräten mit eingebautem Heizregister vorgeheizt. Viele dieser Anlagen werden auch
zur Gebäudeklimatisierung eingesetzt und haben dementsprechend ein Kühlregister. Zuluftventilatoren werden häufig
verwendet, um die Heiz- und Kühlanforderungen in den einzelnen Zonen zu unterstützen.
2.7.16 Die VLT-Lösung
Mit einem Frequenzumrichter sind erhebliche Energieeinsparungen bei gleichzeitiger angemessener Regelung des Gebäudes
möglich. Istwertsignale können von Temperatur- oder CO
Temperatur, die Luftqualität oder beides geregelt werden soll – ein CAV-System kann für den Betrieb auf Basis der tatsäch-
lichen Gebäudebedingungen geregelt werden. Je weniger Menschen sich im geregelten Bereich befinden, desto weniger
Frischluft wird benötigt. Der CO
rungslüfter moduliert zur Aufrechterhaltung eines statischen Drucksollwerts oder einer festgelegten Differenz zwischen der
Stromversorgung und Rückführungsluftströmen.
Bei der Temperaturregelung, die vorwiegend in Klimaanlagen verwendet wird, liegen unterschiedliche Kühlanforderungen
vor, da sich sowohl die Außentemperatur als auch die Anzahl der Menschen im geregelten Bereich verändert. Wenn die
Temperatur unter den Sollwert absinkt, kann der Versorgungslüfter eine Drehzahl verringern. Der Rückführungslüfter
moduliert zur Aufrechterhaltung eines statischen Drucksollwerts. Durch Reduzierung der Luftströmung wird auch die zur
Beheizung oder Kühlung der Luft aufgewendete Energie verringert, was weitere Einsparungen zur Folge hat.
Mehrere Funktionen des dem Danfoss HVAC zugeordneten Frequenzumrichters können zur Verbesserung eines CAV-Systems
eingesetzt werden. Ein Problem bei der Regelung eines Lüftungssystems ist schlechte Luftqualität. Die programmierbare
Mindestfrequenz kann zur Aufrechterhaltung einer Mindestmenge an Versorgungsluft unabhängig vom Ist- oder Sollwert-
signal eingestellt werden. Der Frequenzumrichter umfasst auch einen PID-Regler mit 3 Bereichen und 3 Sollwerten, der
sowohl die Überwachung der Temperatur als auch der Luftqualität ermöglicht. Selbst wenn die Temperaturanforderungen
erfüllt sind, erhält der Frequenzumrichter genügend Versorgungsluft für den Luftqualitätssensor aufrecht. Der Regler kann
zwei Istwertsignale zur Regelung des Rückführungslüfters überwachen und vergleichen und gleichzeitig einen festgelegten
Differenzialluftstrom zwischen der Versorgung und der Rückführungsleitung aufrechterhalten.

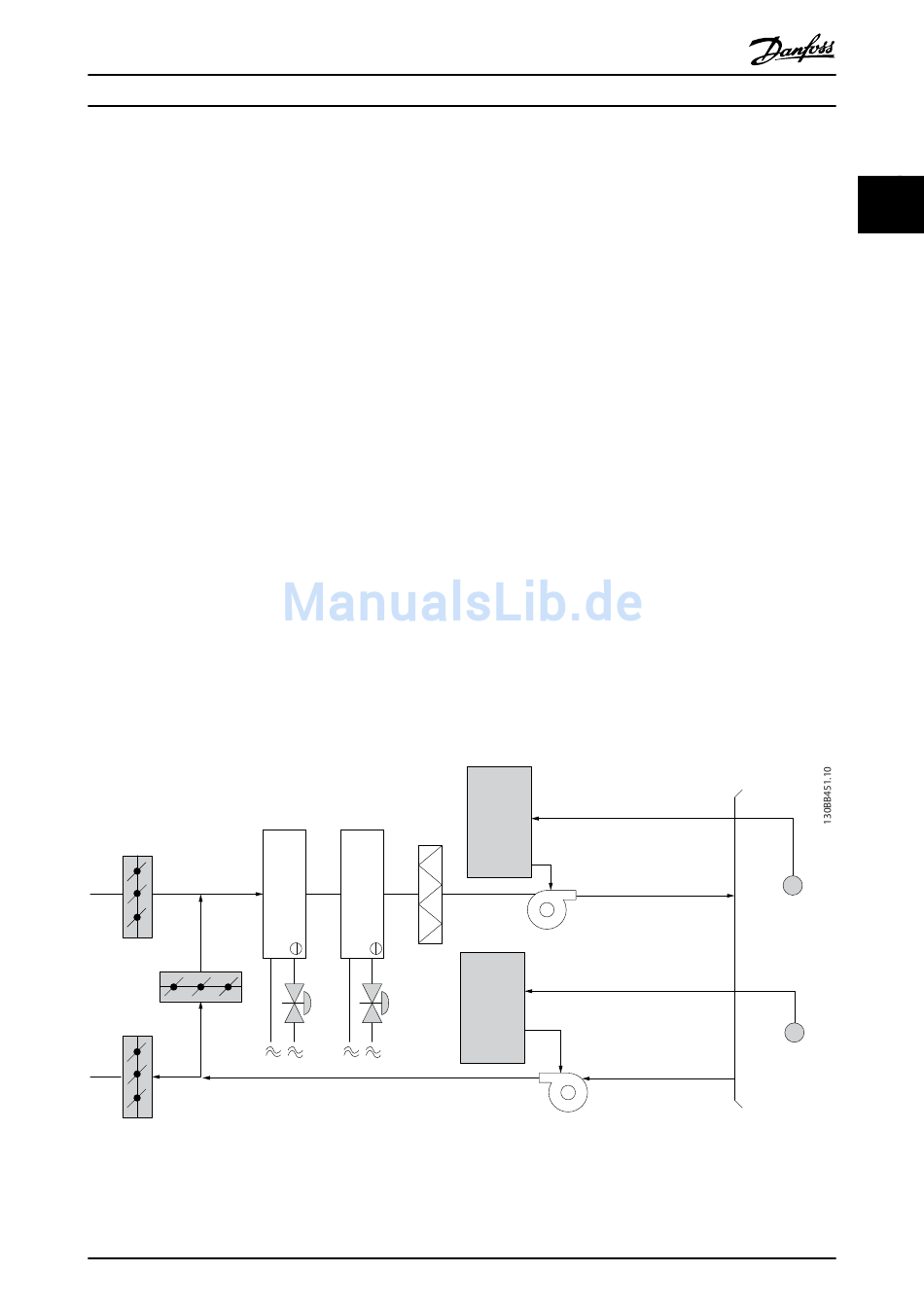

Cooling coil
