2.8.5 Umgang mit Istwerten

2 2

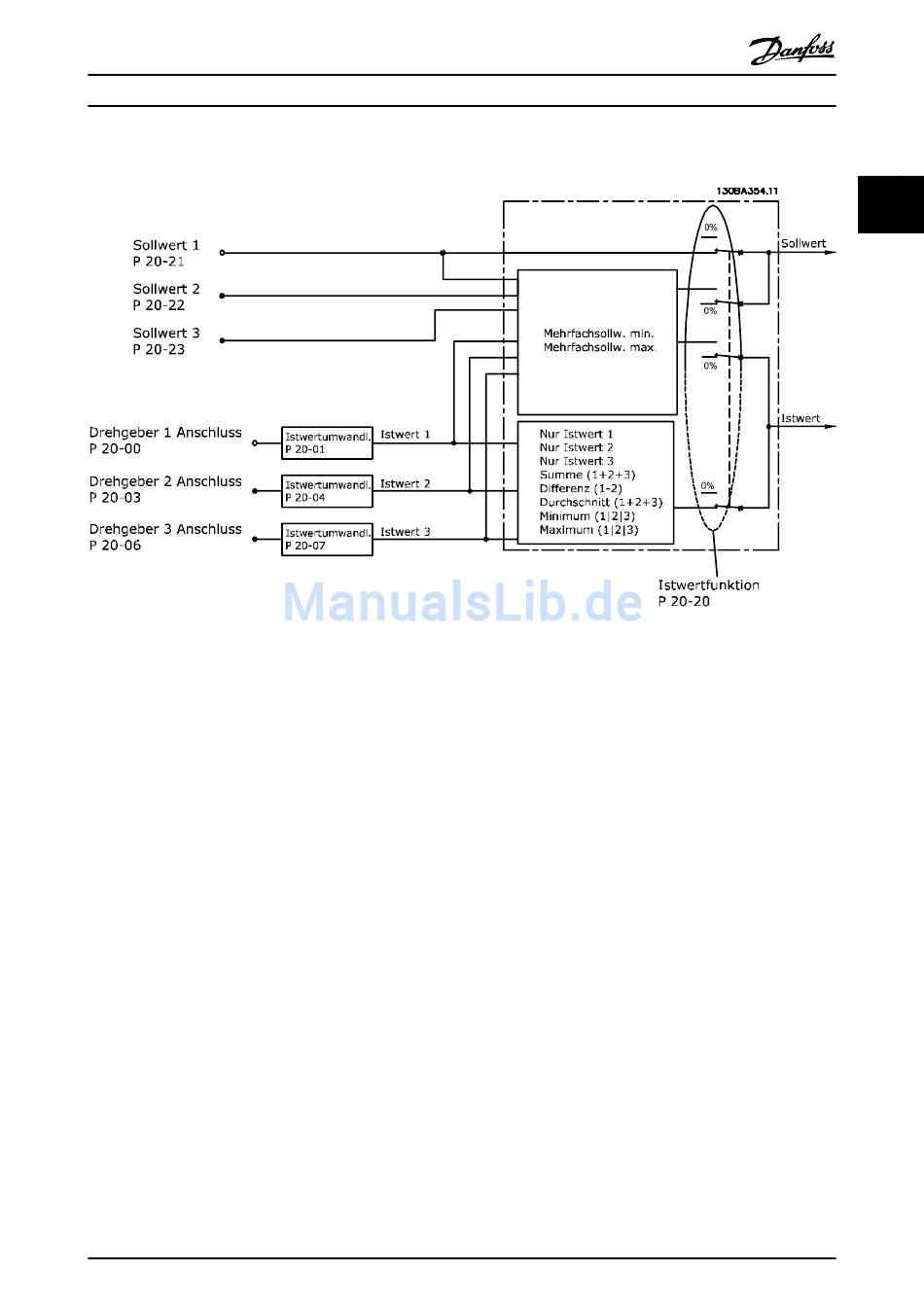

Abbildung 2.12 Blockschaltbild der Istwertsignalverarbeitung
Der Umgang mit Istwerten kann für die Arbeit mit Anwendungen konfiguriert werden, die eine erweiterte Regelung
benötigen, z. B. mit mehreren Soll- und Istwerten. Es gibt für gewöhnlich drei Regelungsarten.
Einzelne Zone, einzelner Sollwert
Bei „Einzelne Zone, einzelner Sollwert" handelt es sich um eine Basiskonfiguration. Sollwert 1 wird einem anderen Sollwert
hinzugefügt (falls vorhanden, siehe Sollwertverarbeitung), und das Istwertsignal wird mithilfe der 20-20 Istwertfunktion
ausgewählt.
Mehrere Zonen, einzelner Sollwert
Bei „Mehrere Zonen, einzelner Sollwert" werden zwei oder drei Istwertsensoren, aber nur ein Sollwert verwendet. Die
Istwerte können addiert, subtrahiert (nur Istwert 1 und 2) oder gemittelt werden. Zusätzlich kann der Maximal- oder der
Minimalwert verwendet werden. Sollwert 1 wird nur in dieser Konfiguration verwendet.
Wenn Multi Setpoint Min [13] (Mehrere Sollwerte Min.) ausgewählt ist, wird die Drehzahl des Frequenzumrichters durch das
Soll-/Istwertpaar mit der größten Abweichung geregelt. Durch Multi Setpoint Maximum [14] (Mehrere Sollwerte Maximum)
wird versucht, alle Zonen auf oder unter ihren jeweiligen Sollwerten zu halten, während durch Multi Setpoint Min [13]
(Mehrere Sollwerte Min.) versucht wird, alle Zonen auf oder über ihren jeweiligen Sollwerten zu halten.
Beispiel:
Bei einer Anwendung mit zwei Zonen und zwei Sollwerten liegt der Sollwert in Zone 1 bei 15 bar, und der Istwert liegt bei
5,5 bar. Der Sollwert in Zone 2 liegt bei 4,4 bar und der Istwert bei 4,6 bar. Wenn Multi Setpoint Max [14] (Mehrere Sollwerte
Max.) ausgewählt wird, werden der Soll- und Istwert von Zone 1 an den PID-Regler gesendet, da diese die kleinere
Abweichung aufweisen (Istwert ist höher als Sollwert, was zu einer negativen Abweichung führt). Wenn Multi Setpoint Min
[13] (Mehrere Sollwerte Min.) ausgewählt wird, werden der Soll- und Istwert von Zone 2 an den PID-Regler gesendet, da
diese die größere Abweichung aufweisen (Istwert ist niedriger als Sollwert, was zu einer positiven Abweichung führt).
®
