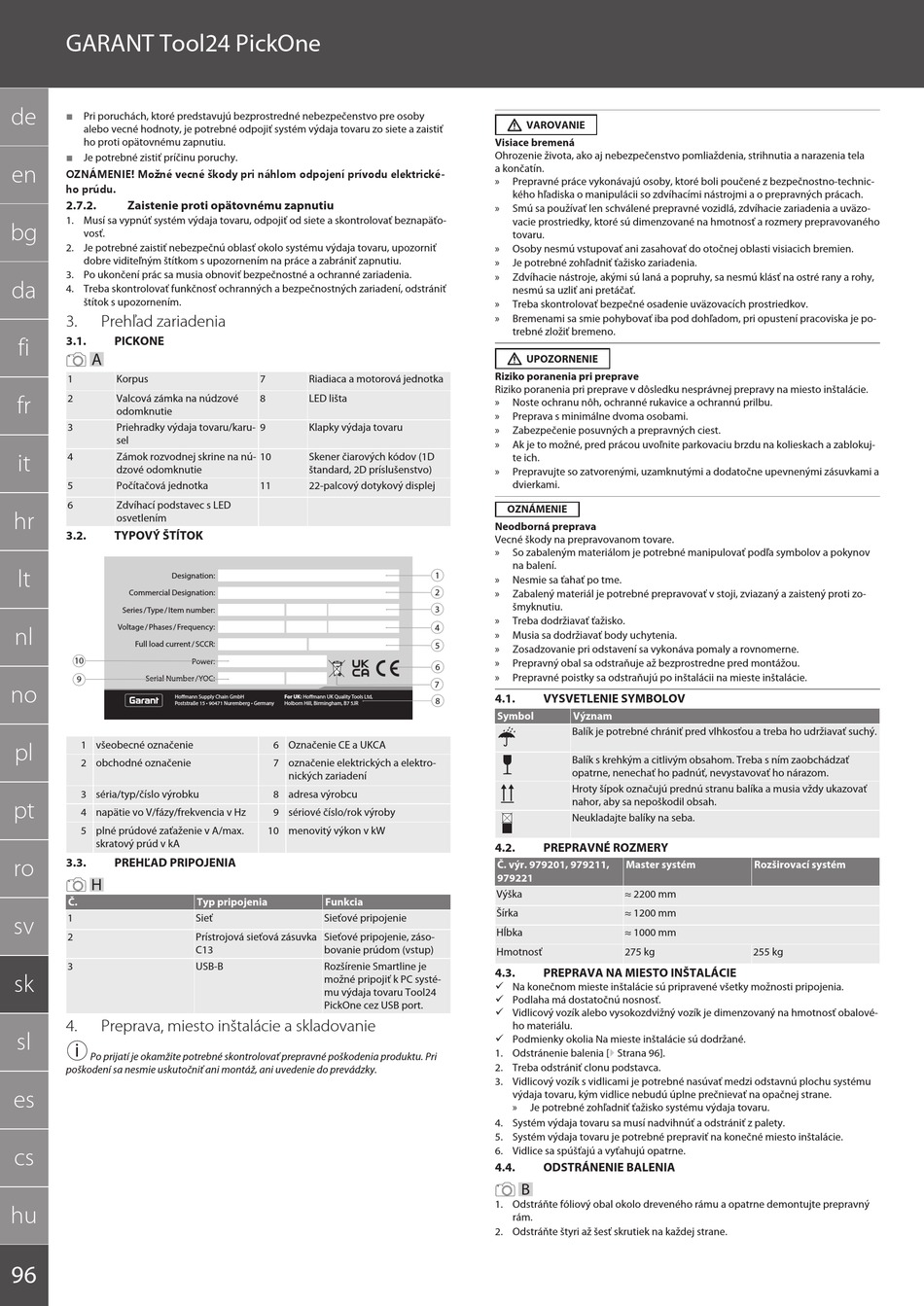

GARANT Tool24 PickOne
de
 Pri poruchách, ktoré predstavujú bezprostredné nebezpečenstvo pre osoby
alebo vecné hodnoty, je potrebné odpojiť systém výdaja tovaru zo siete a zaistiť
ho proti opätovnému zapnutiu.
 Je potrebné zistiť príčinu poruchy.
en
OZNÁMENIE! Možné vecné škody pri náhlom odpojení prívodu elektrické-
ho prúdu.
2.7.2. Zaistenie proti opätovnému zapnutiu
1. Musí sa vypnúť systém výdaja tovaru, odpojiť od siete a skontrolovať beznapäťo-
bg
vosť.
2. Je potrebné zaistiť nebezpečnú oblasť okolo systému výdaja tovaru, upozorniť
dobre viditeľným štítkom s upozornením na práce a zabrániť zapnutiu.
3. Po ukončení prác sa musia obnoviť bezpečnostné a ochranné zariadenia.
da
4. Treba skontrolovať funkčnosť ochranných a bezpečnostných zariadení, odstrániť
štítok s upozornením.
3. Prehľad zariadenia
3.1. PICKONE
fi
A
1 Korpus
2 Valcová zámka na núdzové
fr
odomknutie
3 Priehradky výdaja tovaru/karu-
sel
4 Zámok rozvodnej skrine na nú-
it
dzové odomknutie
5 Počítačová jednotka
6 Zdvíhací podstavec s LED
hr
osvetlením
3.2. TYPOVÝ ŠTÍTOK
lt
Designation:
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
nl
Full load current / SCCR:
10
Serial Number / YOC:
9
no
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
1 všeobecné označenie
pl
2 obchodné označenie
3 séria/typ/číslo výrobku
pt
4 napätie vo V/fázy/frekvencia v Hz
5 plné prúdové zaťaženie v A/max.
skratový prúd v kA
ro 3.3. PREHĽAD PRIPOJENIA
H
Č.
1
sv
2
3
sk
4. Preprava, miesto inštalácie a skladovanie
sl
i
Po prijatí je okamžite potrebné skontrolovať prepravné poškodenia produktu. Pri
poškodení sa nesmie uskutočniť ani montáž, ani uvedenie do prevádzky.
es
cs
hu
96
7 Riadiaca a motorová jednotka
8 LED lišta
9 Klapky výdaja tovaru
10 Skener čiarových kódov (1D
štandard, 2D príslušenstvo)
11 22-palcový dotykový displej
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 Označenie CE a UKCA
7 označenie elektrických a elektro-
nických zariadení
8 adresa výrobcu
9 sériové číslo/rok výroby
10 menovitý výkon v kW
Typ pripojenia Funkcia
Sieť Sieťové pripojenie
Prístrojová sieťová zásuvka Sieťové pripojenie, záso-
C13 bovanie prúdom (vstup)
USB-B Rozšírenie Smartline je
možné pripojiť k PC systé-
mu výdaja tovaru Tool24
PickOne cez USB port.
VAROVANIE
Visiace bremená
Ohrozenie života, ako aj nebezpečenstvo pomliaždenia, strihnutia a narazenia tela
a končatín.
» Prepravné práce vykonávajú osoby, ktoré boli poučené z bezpečnostno-technic-
kého hľadiska o manipulácii so zdvíhacími nástrojmi a o prepravných prácach.
» Smú sa používať len schválené prepravné vozidlá, zdvíhacie zariadenia a uväzo-
vacie prostriedky, ktoré sú dimenzované na hmotnosť a rozmery prepravovaného
tovaru.
» Osoby nesmú vstupovať ani zasahovať do otočnej oblasti visiacich bremien.
» Je potrebné zohľadniť ťažisko zariadenia.
» Zdvíhacie nástroje, akými sú laná a popruhy, sa nesmú klásť na ostré rany a rohy,
nesmú sa uzliť ani pretáčať.
» Treba skontrolovať bezpečné osadenie uväzovacích prostriedkov.
» Bremenami sa smie pohybovať iba pod dohľadom, pri opustení pracoviska je po-
trebné zložiť bremeno.
UPOZORNENIE
Riziko poranenia pri preprave
Riziko poranenia pri preprave v dôsledku nesprávnej prepravy na miesto inštalácie.
» Noste ochranu nôh, ochranné rukavice a ochrannú prilbu.
» Preprava s minimálne dvoma osobami.
» Zabezpečenie posuvných a prepravných ciest.
» Ak je to možné, pred prácou uvoľnite parkovaciu brzdu na kolieskach a zablokuj-
te ich.
» Prepravujte so zatvorenými, uzamknutými a dodatočne upevnenými zásuvkami a
dvierkami.
OZNÁMENIE
Neodborná preprava
Vecné škody na prepravovanom tovare.
» So zabaleným materiálom je potrebné manipulovať podľa symbolov a pokynov
na balení.
1
» Nesmie sa ťahať po tme.
2
» Zabalený materiál je potrebné prepravovať v stoji, zviazaný a zaistený proti zo-
šmyknutiu.
3
» Treba dodržiavať ťažisko.
4
» Musia sa dodržiavať body uchytenia.
5
» Zosadzovanie pri odstavení sa vykonáva pomaly a rovnomerne.
» Prepravný obal sa odstraňuje až bezprostredne pred montážou.
6
» Prepravné poistky sa odstraňujú po inštalácii na mieste inštalácie.
7
4.1. VYSVETLENIE SYMBOLOV
8
Symbol Význam
Balík je potrebné chrániť pred vlhkosťou a treba ho udržiavať suchý.
Balík s krehkým a citlivým obsahom. Treba s ním zaobchádzať
opatrne, nenechať ho padnúť, nevystavovať ho nárazom.
Hroty šípok označujú prednú stranu balíka a musia vždy ukazovať
nahor, aby sa nepoškodil obsah.
Neukladajte balíky na seba.
4.2. PREPRAVNÉ ROZMERY
Č. výr. 979201, 979211,
979221
Výška
Šírka
Hĺbka
Hmotnosť
4.3. PREPRAVA NA MIESTO INŠTALÁCIE
ü Na konečnom mieste inštalácie sú pripravené všetky možnosti pripojenia.
ü Podlaha má dostatočnú nosnosť.
ü Vidlicový vozík alebo vysokozdvižný vozík je dimenzovaný na hmotnosť obalové-
ho materiálu.
ü Podmienky okolia Na mieste inštalácie sú dodržané.
1. Odstránenie balenia [} Strana 96].
2. Treba odstrániť clonu podstavca.
3. Vidlicový vozík s vidlicami je potrebné nasúvať medzi odstavnú plochu systému
výdaja tovaru, kým vidlice nebudú úplne prečnievať na opačnej strane.
» Je potrebné zohľadniť ťažisko systému výdaja tovaru.
4. Systém výdaja tovaru sa musí nadvihnúť a odstrániť z palety.
5. Systém výdaja tovaru je potrebné prepraviť na konečné miesto inštalácie.
6. Vidlice sa spúšťajú a vyťahujú opatrne.
4.4. ODSTRÁNENIE BALENIA
B
1. Odstráňte fóliový obal okolo dreveného rámu a opatrne demontujte prepravný
rám.
2. Odstráňte štyri až šesť skrutiek na každej strane.
Master systém Rozširovací systém
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg 255 kg
