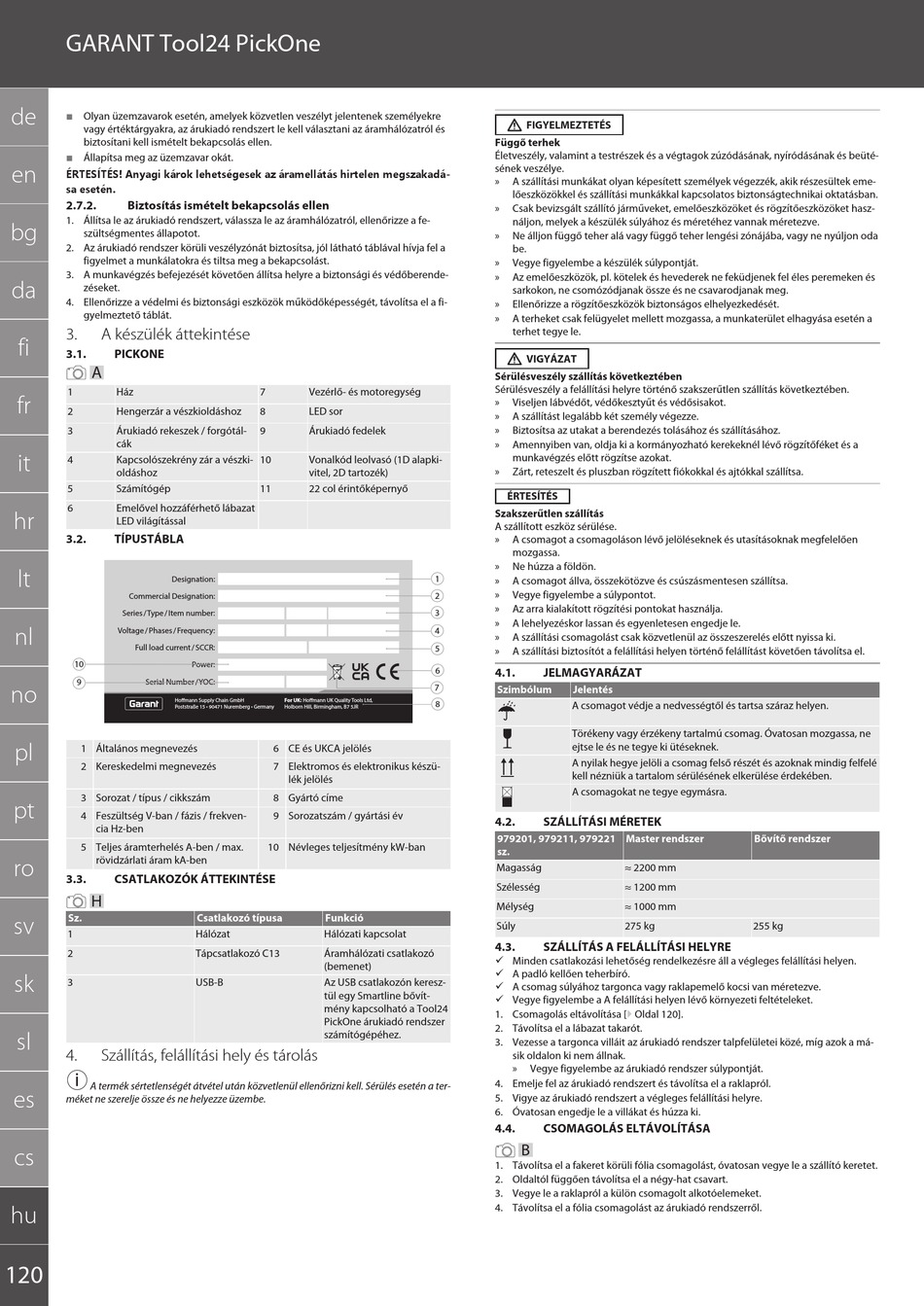

Olyan üzemzavarok esetén, amelyek közvetlen veszélyt jelentenek személyekre
vagy értéktárgyakra, az árukiadó rendszert le kell választani az áramhálózatról és
biztosítani kell ismételt bekapcsolás ellen.
Állapítsa meg az üzemzavar okát.
en
ÉRTESÍTÉS! Anyagi károk lehetségesek az áramellátás hirtelen megszakadá-
sa esetén.
2.7.2.
Biztosítás ismételt bekapcsolás ellen
1. Állítsa le az árukiadó rendszert, válassza le az áramhálózatról, ellenőrizze a fe-
bg
szültségmentes állapotot.
2. Az árukiadó rendszer körüli veszélyzónát biztosítsa, jól látható táblával hívja fel a
figyelmet a munkálatokra és tiltsa meg a bekapcsolást.
3. A munkavégzés befejezését követően állítsa helyre a biztonsági és védőberende-
da
zéseket.
4. Ellenőrizze a védelmi és biztonsági eszközök működőképességét, távolítsa el a fi-
gyelmeztető táblát.
3.
A készülék áttekintése
fi
3.1.
PICKONE
A
1
Ház
fr
2
Hengerzár a vészkioldáshoz
3
Árukiadó rekeszek / forgótál-
cák
it
4
Kapcsolószekrény zár a vészki-
oldáshoz
5
Számítógép
6
Emelővel hozzáférhető lábazat
hr
LED világítással
3.2.
TÍPUSTÁBLA
lt
Designation:
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
nl
Full load current / SCCR:
10
Serial Number / YOC:
9
no
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
pl
1 Általános megnevezés
2 Kereskedelmi megnevezés
3 Sorozat / típus / cikkszám
pt
4 Feszültség V-ban / fázis / frekven-
cia Hz-ben
5 Teljes áramterhelés A-ben / max.
rövidzárlati áram kA-ben
ro
3.3.
CSATLAKOZÓK ÁTTEKINTÉSE
H
Sz.
sv
1
2
sk
3
sl
4.
Szállítás, felállítási hely és tárolás
i
A termék sértetlenségét átvétel után közvetlenül ellenőrizni kell. Sérülés esetén a ter-
es
méket ne szerelje össze és ne helyezze üzembe.
cs
hu
120
7
Vezérlő- és motoregység
8
LED sor
9
Árukiadó fedelek
10
Vonalkód leolvasó (1D alapki-
vitel, 2D tartozék)
11
22 col érintőképernyő
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE és UKCA jelölés
7 Elektromos és elektronikus készü-
lék jelölés
8 Gyártó címe
9 Sorozatszám / gyártási év
10 Névleges teljesítmény kW-ban
Csatlakozó típusa
Funkció
Hálózat
Hálózati kapcsolat
Tápcsatlakozó C13
Áramhálózati csatlakozó
(bemenet)
USB-B
Az USB csatlakozón keresz-
tül egy Smartline bővít-
mény kapcsolható a Tool24
PickOne árukiadó rendszer
számítógépéhez.
FIGYELMEZTETÉS
Függő terhek
Életveszély, valamint a testrészek és a végtagok zúzódásának, nyíródásának és beüté-
sének veszélye.
»
A szállítási munkákat olyan képesített személyek végezzék, akik részesültek eme-
lőeszközökkel és szállítási munkákkal kapcsolatos biztonságtechnikai oktatásban.
»
Csak bevizsgált szállító járműveket, emelőeszközöket és rögzítőeszközöket hasz-
náljon, melyek a készülék súlyához és méretéhez vannak méretezve.
»
Ne álljon függő teher alá vagy függő teher lengési zónájába, vagy ne nyúljon oda
be.
»
Vegye figyelembe a készülék súlypontját.
»
Az emelőeszközök, pl. kötelek és hevederek ne feküdjenek fel éles peremeken és
sarkokon, ne csomózódjanak össze és ne csavarodjanak meg.
»
Ellenőrizze a rögzítőeszközök biztonságos elhelyezkedését.
»
A terheket csak felügyelet mellett mozgassa, a munkaterület elhagyása esetén a
terhet tegye le.
VIGYÁZAT
Sérülésveszély szállítás következtében
Sérülésveszély a felállítási helyre történő szakszerűtlen szállítás következtében.
»
Viseljen lábvédőt, védőkesztyűt és védősisakot.
»
A szállítást legalább két személy végezze.
»
Biztosítsa az utakat a berendezés tolásához és szállításához.
»
Amennyiben van, oldja ki a kormányozható kerekeknél lévő rögzítőféket és a
munkavégzés előtt rögzítse azokat.
»
Zárt, reteszelt és pluszban rögzített fiókokkal és ajtókkal szállítsa.
ÉRTESÍTÉS
Szakszerűtlen szállítás
A szállított eszköz sérülése.
»
A csomagot a csomagoláson lévő jelöléseknek és utasításoknak megfelelően
mozgassa.
»
Ne húzza a földön.
1
»
A csomagot állva, összekötözve és csúszásmentesen szállítsa.
»
Vegye figyelembe a súlypontot.
2
»
Az arra kialakított rögzítési pontokat használja.
3
»
A lehelyezéskor lassan és egyenletesen engedje le.
4
»
A szállítási csomagolást csak közvetlenül az összeszerelés előtt nyissa ki.
5
»
A szállítási biztosítót a felállítási helyen történő felállítást követően távolítsa el.
6
4.1.
JELMAGYARÁZAT
7
Szimbólum
Jelentés
8
A csomagot védje a nedvességtől és tartsa száraz helyen.
Törékeny vagy érzékeny tartalmú csomag. Óvatosan mozgassa, ne
ejtse le és ne tegye ki ütéseknek.
A nyilak hegye jelöli a csomag felső részét és azoknak mindig felfelé
kell nézniük a tartalom sérülésének elkerülése érdekében.
A csomagokat ne tegye egymásra.
4.2.
SZÁLLÍTÁSI MÉRETEK
979201, 979211, 979221
sz.
Magasság
Szélesség
Mélység
Súly
4.3.
SZÁLLÍTÁS A FELÁLLÍTÁSI HELYRE
ü Minden csatlakozási lehetőség rendelkezésre áll a végleges felállítási helyen.
ü A padló kellően teherbíró.
ü A csomag súlyához targonca vagy raklapemelő kocsi van méretezve.
ü Vegye figyelembe a A felállítási helyen lévő környezeti feltételeket.
1. Csomagolás eltávolítása [} Oldal 120].
2. Távolítsa el a lábazat takarót.
3. Vezesse a targonca villáit az árukiadó rendszer talpfelületei közé, míg azok a má-
sik oldalon ki nem állnak.
»
Vegye figyelembe az árukiadó rendszer súlypontját.
4. Emelje fel az árukiadó rendszert és távolítsa el a raklapról.
5. Vigye az árukiadó rendszert a végleges felállítási helyre.
6. Óvatosan engedje le a villákat és húzza ki.
4.4.
CSOMAGOLÁS ELTÁVOLÍTÁSA
B
1. Távolítsa el a fakeret körüli fólia csomagolást, óvatosan vegye le a szállító keretet.
2. Oldaltól függően távolítsa el a négy-hat csavart.
3. Vegye le a raklapról a külön csomagolt alkotóelemeket.
4. Távolítsa el a fólia csomagolást az árukiadó rendszerről.
Master rendszer
Bővítő rendszer
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg
255 kg
