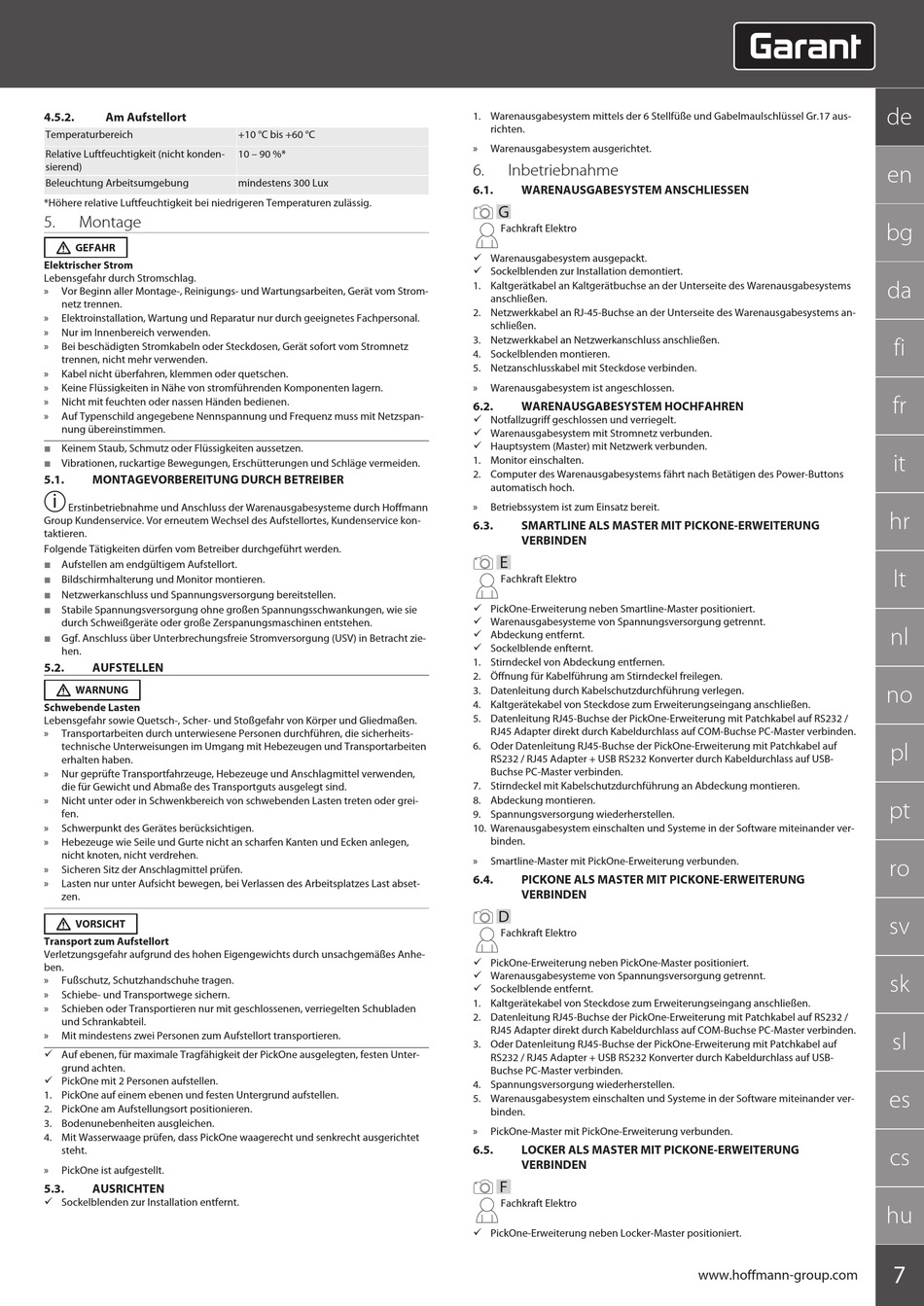

4.5.2.
Am Aufstellort
Temperaturbereich
Relative Luftfeuchtigkeit (nicht konden-
sierend)
Beleuchtung Arbeitsumgebung
*Höhere relative Luftfeuchtigkeit bei niedrigeren Temperaturen zulässig.
5.
Montage
GEFAHR
Elektrischer Strom
Lebensgefahr durch Stromschlag.
»
Vor Beginn aller Montage-, Reinigungs- und Wartungsarbeiten, Gerät vom Strom-
netz trennen.
»
Elektroinstallation, Wartung und Reparatur nur durch geeignetes Fachpersonal.
»
Nur im Innenbereich verwenden.
»
Bei beschädigten Stromkabeln oder Steckdosen, Gerät sofort vom Stromnetz
trennen, nicht mehr verwenden.
»
Kabel nicht überfahren, klemmen oder quetschen.
»
Keine Flüssigkeiten in Nähe von stromführenden Komponenten lagern.
»
Nicht mit feuchten oder nassen Händen bedienen.
»
Auf Typenschild angegebene Nennspannung und Frequenz muss mit Netzspan-
nung übereinstimmen.
Keinem Staub, Schmutz oder Flüssigkeiten aussetzen.
Vibrationen, ruckartige Bewegungen, Erschütterungen und Schläge vermeiden.
5.1.
MONTAGEVORBEREITUNG DURCH BETREIBER
i
Erstinbetriebnahme und Anschluss der Warenausgabesysteme durch Hoffmann
Group Kundenservice. Vor erneutem Wechsel des Aufstellortes, Kundenservice kon-
taktieren.
Folgende Tätigkeiten dürfen vom Betreiber durchgeführt werden.
Aufstellen am endgültigem Aufstellort.
Bildschirmhalterung und Monitor montieren.
Netzwerkanschluss und Spannungsversorgung bereitstellen.
Stabile Spannungsversorgung ohne großen Spannungsschwankungen, wie sie
durch Schweißgeräte oder große Zerspanungsmaschinen entstehen.
Ggf. Anschluss über Unterbrechungsfreie Stromversorgung (USV) in Betracht zie-
hen.
5.2.
AUFSTELLEN
WARNUNG
Schwebende Lasten
Lebensgefahr sowie Quetsch-, Scher- und Stoßgefahr von Körper und Gliedmaßen.
»
Transportarbeiten durch unterwiesene Personen durchführen, die sicherheits-
technische Unterweisungen im Umgang mit Hebezeugen und Transportarbeiten
erhalten haben.
»
Nur geprüfte Transportfahrzeuge, Hebezeuge und Anschlagmittel verwenden,
die für Gewicht und Abmaße des Transportguts ausgelegt sind.
»
Nicht unter oder in Schwenkbereich von schwebenden Lasten treten oder grei-
fen.
»
Schwerpunkt des Gerätes berücksichtigen.
»
Hebezeuge wie Seile und Gurte nicht an scharfen Kanten und Ecken anlegen,
nicht knoten, nicht verdrehen.
»
Sicheren Sitz der Anschlagmittel prüfen.
»
Lasten nur unter Aufsicht bewegen, bei Verlassen des Arbeitsplatzes Last abset-
zen.
VORSICHT
Transport zum Aufstellort
Verletzungsgefahr aufgrund des hohen Eigengewichts durch unsachgemäßes Anhe-
ben.
»
Fußschutz, Schutzhandschuhe tragen.
»
Schiebe- und Transportwege sichern.
»
Schieben oder Transportieren nur mit geschlossenen, verriegelten Schubladen
und Schrankabteil.
»
Mit mindestens zwei Personen zum Aufstellort transportieren.
ü Auf ebenen, für maximale Tragfähigkeit der PickOne ausgelegten, festen Unter-
grund achten.
ü PickOne mit 2 Personen aufstellen.
1. PickOne auf einem ebenen und festen Untergrund aufstellen.
2. PickOne am Aufstellungsort positionieren.
3. Bodenunebenheiten ausgleichen.
4. Mit Wasserwaage prüfen, dass PickOne waagerecht und senkrecht ausgerichtet
steht.
»
PickOne ist aufgestellt.
5.3.
AUSRICHTEN
ü Sockelblenden zur Installation entfernt.
+10 °C bis +60 °C
10 – 90 %*
mindestens 300 Lux
1. Warenausgabesystem mittels der 6 Stellfüße und Gabelmaulschlüssel Gr.17 aus-
richten.
»
Warenausgabesystem ausgerichtet.
6.
Inbetriebnahme
6.1.
WARENAUSGABESYSTEM ANSCHLIESSEN
G
Fachkraft Elektro
ü Warenausgabesystem ausgepackt.
ü Sockelblenden zur Installation demontiert.
1. Kaltgerätkabel an Kaltgerätbuchse an der Unterseite des Warenausgabesystems
anschließen.
2. Netzwerkkabel an RJ-45-Buchse an der Unterseite des Warenausgabesystems an-
schließen.
3. Netzwerkkabel an Netzwerkanschluss anschließen.
4. Sockelblenden montieren.
5. Netzanschlusskabel mit Steckdose verbinden.
»
Warenausgabesystem ist angeschlossen.
6.2.
WARENAUSGABESYSTEM HOCHFAHREN
ü Notfallzugriff geschlossen und verriegelt.
ü Warenausgabesystem mit Stromnetz verbunden.
ü Hauptsystem (Master) mit Netzwerk verbunden.
1. Monitor einschalten.
2. Computer des Warenausgabesystems fährt nach Betätigen des Power-Buttons
automatisch hoch.
»
Betriebssystem ist zum Einsatz bereit.
6.3.
SMARTLINE ALS MASTER MIT PICKONE-ERWEITERUNG
VERBINDEN
E
Fachkraft Elektro
ü PickOne-Erweiterung neben Smartline-Master positioniert.
ü Warenausgabesysteme von Spannungsversorgung getrennt.
ü Abdeckung entfernt.
ü Sockelblende enfternt.
1. Stirndeckel von Abdeckung entfernen.
2. Öffnung für Kabelführung am Stirndeckel freilegen.
3. Datenleitung durch Kabelschutzdurchführung verlegen.
4. Kaltgerätekabel von Steckdose zum Erweiterungseingang anschließen.
5. Datenleitung RJ45-Buchse der PickOne-Erweiterung mit Patchkabel auf RS232 /
RJ45 Adapter direkt durch Kabeldurchlass auf COM-Buchse PC-Master verbinden.
6. Oder Datenleitung RJ45-Buchse der PickOne-Erweiterung mit Patchkabel auf
RS232 / RJ45 Adapter + USB RS232 Konverter durch Kabeldurchlass auf USB-
Buchse PC-Master verbinden.
7. Stirndeckel mit Kabelschutzdurchführung an Abdeckung montieren.
8. Abdeckung montieren.
9. Spannungsversorgung wiederherstellen.
10. Warenausgabesystem einschalten und Systeme in der Software miteinander ver-
binden.
»
Smartline-Master mit PickOne-Erweiterung verbunden.
6.4.
PICKONE ALS MASTER MIT PICKONE-ERWEITERUNG
VERBINDEN
D
Fachkraft Elektro
ü PickOne-Erweiterung neben PickOne-Master positioniert.
ü Warenausgabesysteme von Spannungsversorgung getrennt.
ü Sockelblende entfernt.
1. Kaltgerätekabel von Steckdose zum Erweiterungseingang anschließen.
2. Datenleitung RJ45-Buchse der PickOne-Erweiterung mit Patchkabel auf RS232 /
RJ45 Adapter direkt durch Kabeldurchlass auf COM-Buchse PC-Master verbinden.
3. Oder Datenleitung RJ45-Buchse der PickOne-Erweiterung mit Patchkabel auf
RS232 / RJ45 Adapter + USB RS232 Konverter durch Kabeldurchlass auf USB-
Buchse PC-Master verbinden.
4. Spannungsversorgung wiederherstellen.
5. Warenausgabesystem einschalten und Systeme in der Software miteinander ver-
binden.
»
PickOne-Master mit PickOne-Erweiterung verbunden.
6.5.
LOCKER ALS MASTER MIT PICKONE-ERWEITERUNG
VERBINDEN
F
Fachkraft Elektro
ü PickOne-Erweiterung neben Locker-Master positioniert.
