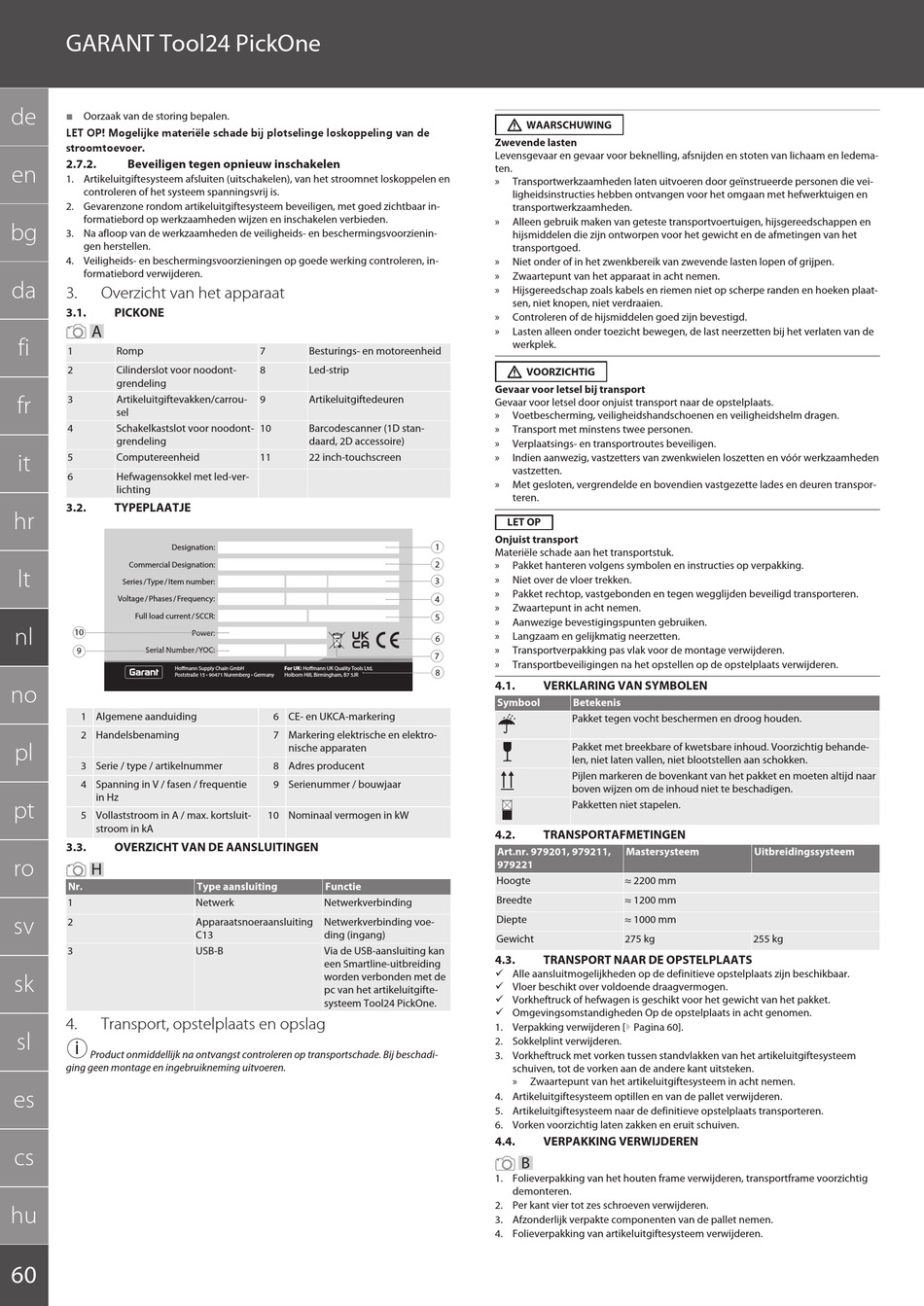

GARANT Tool24 PickOne
de
 Oorzaak van de storing bepalen.
LET OP! Mogelijke materiële schade bij plotselinge loskoppeling van de
stroomtoevoer.
2.7.2. Beveiligen tegen opnieuw inschakelen
en
1. Artikeluitgiftesysteem afsluiten (uitschakelen), van het stroomnet loskoppelen en
controleren of het systeem spanningsvrij is.
2. Gevarenzone rondom artikeluitgiftesysteem beveiligen, met goed zichtbaar in-
formatiebord op werkzaamheden wijzen en inschakelen verbieden.
bg
3. Na afloop van de werkzaamheden de veiligheids- en beschermingsvoorzienin-
gen herstellen.
4. Veiligheids- en beschermingsvoorzieningen op goede werking controleren, in-
formatiebord verwijderen.
da
3. Overzicht van het apparaat
3.1. PICKONE
A
fi
1 Romp
2 Cilinderslot voor noodont-
grendeling
fr 3 Artikeluitgiftevakken/carrou-
sel
4 Schakelkastslot voor noodont-
grendeling
5 Computereenheid
it
6 Hefwagensokkel met led-ver-
lichting
3.2. TYPEPLAATJE
hr
Designation:
Commercial Designation:
lt
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
nl
10
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
no
1 Algemene aanduiding
2 Handelsbenaming
pl
3 Serie / type / artikelnummer
4 Spanning in V / fasen / frequentie
in Hz
pt
5 Vollaststroom in A / max. kortsluit-
stroom in kA
3.3. OVERZICHT VAN DE AANSLUITINGEN
ro
H
Nr.
1
sv
2
3
sk
4. Transport, opstelplaats en opslag
sl
i
Product onmiddellijk na ontvangst controleren op transportschade. Bij beschadi-
ging geen montage en ingebruikneming uitvoeren.
es
cs
hu
60
7 Besturings- en motoreenheid
8 Led-strip
9 Artikeluitgiftedeuren
10 Barcodescanner (1D stan-
daard, 2D accessoire)
11 22 inch-touchscreen
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE- en UKCA-markering
7 Markering elektrische en elektro-
nische apparaten
8 Adres producent
9 Serienummer / bouwjaar
10 Nominaal vermogen in kW
Type aansluiting Functie
Netwerk Netwerkverbinding
Apparaatsnoeraansluiting Netwerkverbinding voe-
C13 ding (ingang)
USB-B Via de USB-aansluiting kan
een Smartline-uitbreiding
worden verbonden met de
pc van het artikeluitgifte-
systeem Tool24 PickOne.
WAARSCHUWING
Zwevende lasten
Levensgevaar en gevaar voor beknelling, afsnijden en stoten van lichaam en ledema-
ten.
» Transportwerkzaamheden laten uitvoeren door geïnstrueerde personen die vei-
ligheidsinstructies hebben ontvangen voor het omgaan met hefwerktuigen en
transportwerkzaamheden.
» Alleen gebruik maken van geteste transportvoertuigen, hijsgereedschappen en
hijsmiddelen die zijn ontworpen voor het gewicht en de afmetingen van het
transportgoed.
» Niet onder of in het zwenkbereik van zwevende lasten lopen of grijpen.
» Zwaartepunt van het apparaat in acht nemen.
» Hijsgereedschap zoals kabels en riemen niet op scherpe randen en hoeken plaat-
sen, niet knopen, niet verdraaien.
» Controleren of de hijsmiddelen goed zijn bevestigd.
» Lasten alleen onder toezicht bewegen, de last neerzetten bij het verlaten van de
werkplek.
VOORZICHTIG
Gevaar voor letsel bij transport
Gevaar voor letsel door onjuist transport naar de opstelplaats.
» Voetbescherming, veiligheidshandschoenen en veiligheidshelm dragen.
» Transport met minstens twee personen.
» Verplaatsings- en transportroutes beveiligen.
» Indien aanwezig, vastzetters van zwenkwielen loszetten en vóór werkzaamheden
vastzetten.
» Met gesloten, vergrendelde en bovendien vastgezette lades en deuren transpor-
teren.
LET OP
Onjuist transport
1
Materiële schade aan het transportstuk.
2
» Pakket hanteren volgens symbolen en instructies op verpakking.
» Niet over de vloer trekken.
3
» Pakket rechtop, vastgebonden en tegen wegglijden beveiligd transporteren.
4
» Zwaartepunt in acht nemen.
5
» Aanwezige bevestigingspunten gebruiken.
» Langzaam en gelijkmatig neerzetten.
6
» Transportverpakking pas vlak voor de montage verwijderen.
7
» Transportbeveiligingen na het opstellen op de opstelplaats verwijderen.
8
4.1. VERKLARING VAN SYMBOLEN
Symbool Betekenis
Pakket tegen vocht beschermen en droog houden.
Pakket met breekbare of kwetsbare inhoud. Voorzichtig behande-
len, niet laten vallen, niet blootstellen aan schokken.
Pijlen markeren de bovenkant van het pakket en moeten altijd naar
boven wijzen om de inhoud niet te beschadigen.
Pakketten niet stapelen.
4.2. TRANSPORTAFMETINGEN
Art.nr. 979201, 979211,
979221
Hoogte
Breedte
Diepte
Gewicht
4.3. TRANSPORT NAAR DE OPSTELPLAATS
ü Alle aansluitmogelijkheden op de definitieve opstelplaats zijn beschikbaar.
ü Vloer beschikt over voldoende draagvermogen.
ü Vorkheftruck of hefwagen is geschikt voor het gewicht van het pakket.
ü Omgevingsomstandigheden Op de opstelplaats in acht genomen.
1. Verpakking verwijderen [} Pagina 60].
2. Sokkelplint verwijderen.
3. Vorkheftruck met vorken tussen standvlakken van het artikeluitgiftesysteem
schuiven, tot de vorken aan de andere kant uitsteken.
» Zwaartepunt van het artikeluitgiftesysteem in acht nemen.
4. Artikeluitgiftesysteem optillen en van de pallet verwijderen.
5. Artikeluitgiftesysteem naar de definitieve opstelplaats transporteren.
6. Vorken voorzichtig laten zakken en eruit schuiven.
4.4. VERPAKKING VERWIJDEREN
B
1. Folieverpakking van het houten frame verwijderen, transportframe voorzichtig
demonteren.
2. Per kant vier tot zes schroeven verwijderen.
3. Afzonderlijk verpakte componenten van de pallet nemen.
4. Folieverpakking van artikeluitgiftesysteem verwijderen.
Mastersysteem Uitbreidingssysteem
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg 255 kg
