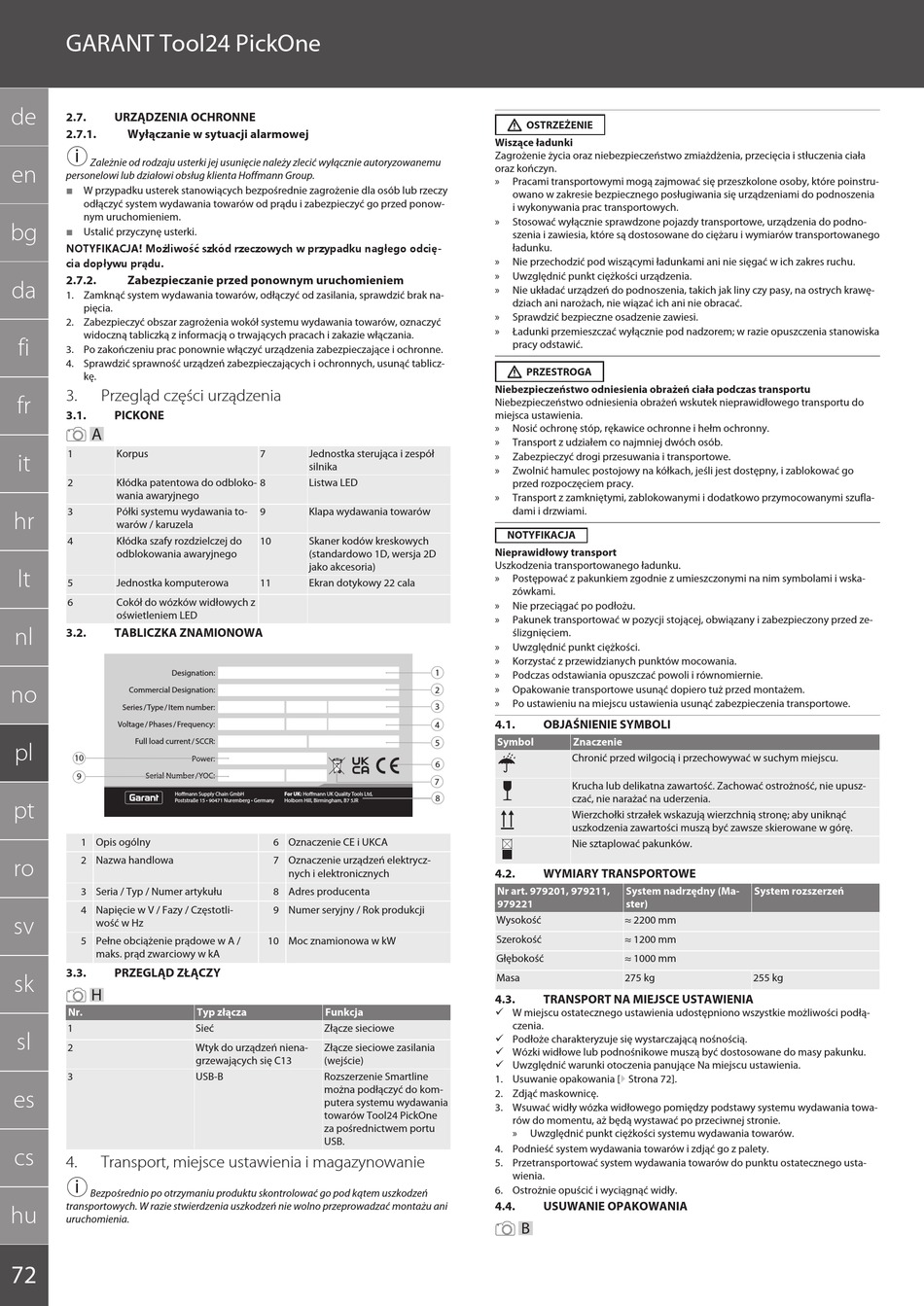

GARANT Tool24 PickOne
de
2.7.
URZĄDZENIA OCHRONNE
2.7.1.
Wyłączanie w sytuacji alarmowej
i
Zależnie od rodzaju usterki jej usunięcie należy zlecić wyłącznie autoryzowanemu
en
personelowi lub działowi obsług klienta Hoffmann Group.
W przypadku usterek stanowiących bezpośrednie zagrożenie dla osób lub rzeczy
odłączyć system wydawania towarów od prądu i zabezpieczyć go przed ponow-
nym uruchomieniem.
bg
Ustalić przyczynę usterki.
NOTYFIKACJA! Możliwość szkód rzeczowych w przypadku nagłego odcię-
cia dopływu prądu.
2.7.2.
Zabezpieczanie przed ponownym uruchomieniem
da
1. Zamknąć system wydawania towarów, odłączyć od zasilania, sprawdzić brak na-
pięcia.
2. Zabezpieczyć obszar zagrożenia wokół systemu wydawania towarów, oznaczyć
widoczną tabliczką z informacją o trwających pracach i zakazie włączania.
fi
3. Po zakończeniu prac ponownie włączyć urządzenia zabezpieczające i ochronne.
4. Sprawdzić sprawność urządzeń zabezpieczających i ochronnych, usunąć tablicz-
kę.
3.
Przegląd części urządzenia
fr
3.1.
PICKONE
A
1
Korpus
it
2
Kłódka patentowa do odbloko-
wania awaryjnego
3
Półki systemu wydawania to-
hr
warów / karuzela
4
Kłódka szafy rozdzielczej do
odblokowania awaryjnego
lt
5
Jednostka komputerowa
6
Cokół do wózków widłowych z
oświetleniem LED
nl
3.2.
TABLICZKA ZNAMIONOWA
Designation:
no
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
pl
10
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
pt
1 Opis ogólny
2 Nazwa handlowa
ro
3 Seria / Typ / Numer artykułu
4 Napięcie w V / Fazy / Częstotli-
sv
wość w Hz
5 Pełne obciążenie prądowe w A /
maks. prąd zwarciowy w kA
3.3.
PRZEGLĄD ZŁĄCZY
sk
H
Nr.
1
sl
2
3
es
cs
4.
Transport, miejsce ustawienia i magazynowanie
i
Bezpośrednio po otrzymaniu produktu skontrolować go pod kątem uszkodzeń
transportowych. W razie stwierdzenia uszkodzeń nie wolno przeprowadzać montażu ani
hu
uruchomienia.
72
7
Jednostka sterująca i zespół
silnika
8
Listwa LED
9
Klapa wydawania towarów
10
Skaner kodów kreskowych
(standardowo 1D, wersja 2D
jako akcesoria)
11
Ekran dotykowy 22 cala
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 Oznaczenie CE i UKCA
7 Oznaczenie urządzeń elektrycz-
nych i elektronicznych
8 Adres producenta
9 Numer seryjny / Rok produkcji
10 Moc znamionowa w kW
Typ złącza
Funkcja
Sieć
Złącze sieciowe
Wtyk do urządzeń niena-
Złącze sieciowe zasilania
grzewających się C13
(wejście)
USB-B
Rozszerzenie Smartline
można podłączyć do kom-
putera systemu wydawania
towarów Tool24 PickOne
za pośrednictwem portu
USB.
OSTRZEŻENIE
Wiszące ładunki
Zagrożenie życia oraz niebezpieczeństwo zmiażdżenia, przecięcia i stłuczenia ciała
oraz kończyn.
»
Pracami transportowymi mogą zajmować się przeszkolone osoby, które poinstru-
owano w zakresie bezpiecznego posługiwania się urządzeniami do podnoszenia
i wykonywania prac transportowych.
»
Stosować wyłącznie sprawdzone pojazdy transportowe, urządzenia do podno-
szenia i zawiesia, które są dostosowane do ciężaru i wymiarów transportowanego
ładunku.
»
Nie przechodzić pod wiszącymi ładunkami ani nie sięgać w ich zakres ruchu.
»
Uwzględnić punkt ciężkości urządzenia.
»
Nie układać urządzeń do podnoszenia, takich jak liny czy pasy, na ostrych krawę-
dziach ani narożach, nie wiązać ich ani nie obracać.
»
Sprawdzić bezpieczne osadzenie zawiesi.
»
Ładunki przemieszczać wyłącznie pod nadzorem; w razie opuszczenia stanowiska
pracy odstawić.
PRZESTROGA
Niebezpieczeństwo odniesienia obrażeń ciała podczas transportu
Niebezpieczeństwo odniesienia obrażeń wskutek nieprawidłowego transportu do
miejsca ustawienia.
»
Nosić ochronę stóp, rękawice ochronne i hełm ochronny.
»
Transport z udziałem co najmniej dwóch osób.
»
Zabezpieczyć drogi przesuwania i transportowe.
»
Zwolnić hamulec postojowy na kółkach, jeśli jest dostępny, i zablokować go
przed rozpoczęciem pracy.
»
Transport z zamkniętymi, zablokowanymi i dodatkowo przymocowanymi szufla-
dami i drzwiami.
NOTYFIKACJA
Nieprawidłowy transport
Uszkodzenia transportowanego ładunku.
»
Postępować z pakunkiem zgodnie z umieszczonymi na nim symbolami i wska-
zówkami.
»
Nie przeciągać po podłożu.
»
Pakunek transportować w pozycji stojącej, obwiązany i zabezpieczony przed ze-
ślizgnięciem.
»
Uwzględnić punkt ciężkości.
»
Korzystać z przewidzianych punktów mocowania.
1
»
Podczas odstawiania opuszczać powoli i równomiernie.
»
Opakowanie transportowe usunąć dopiero tuż przed montażem.
2
»
Po ustawieniu na miejscu ustawienia usunąć zabezpieczenia transportowe.
3
4.1.
OBJAŚNIENIE SYMBOLI
4
Symbol
Znaczenie
5
Chronić przed wilgocią i przechowywać w suchym miejscu.
6
7
Krucha lub delikatna zawartość. Zachować ostrożność, nie upusz-
8
czać, nie narażać na uderzenia.
Wierzchołki strzałek wskazują wierzchnią stronę; aby uniknąć
uszkodzenia zawartości muszą być zawsze skierowane w górę.
Nie sztaplować pakunków.
4.2.
WYMIARY TRANSPORTOWE
Nr art. 979201, 979211,
979221
Wysokość
Szerokość
Głębokość
Masa
4.3.
TRANSPORT NA MIEJSCE USTAWIENIA
ü W miejscu ostatecznego ustawienia udostępniono wszystkie możliwości podłą-
czenia.
ü Podłoże charakteryzuje się wystarczającą nośnością.
ü Wózki widłowe lub podnośnikowe muszą być dostosowane do masy pakunku.
ü Uwzględnić warunki otoczenia panujące Na miejscu ustawienia.
1. Usuwanie opakowania [} Strona 72].
2. Zdjąć maskownicę.
3. Wsuwać widły wózka widłowego pomiędzy podstawy systemu wydawania towa-
rów do momentu, aż będą wystawać po przeciwnej stronie.
»
Uwzględnić punkt ciężkości systemu wydawania towarów.
4. Podnieść system wydawania towarów i zdjąć go z palety.
5. Przetransportować system wydawania towarów do punktu ostatecznego usta-
wienia.
6. Ostrożnie opuścić i wyciągnąć widły.
4.4.
USUWANIE OPAKOWANIA
B
System nadrzędny (Ma-
System rozszerzeń
ster)
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg
255 kg
