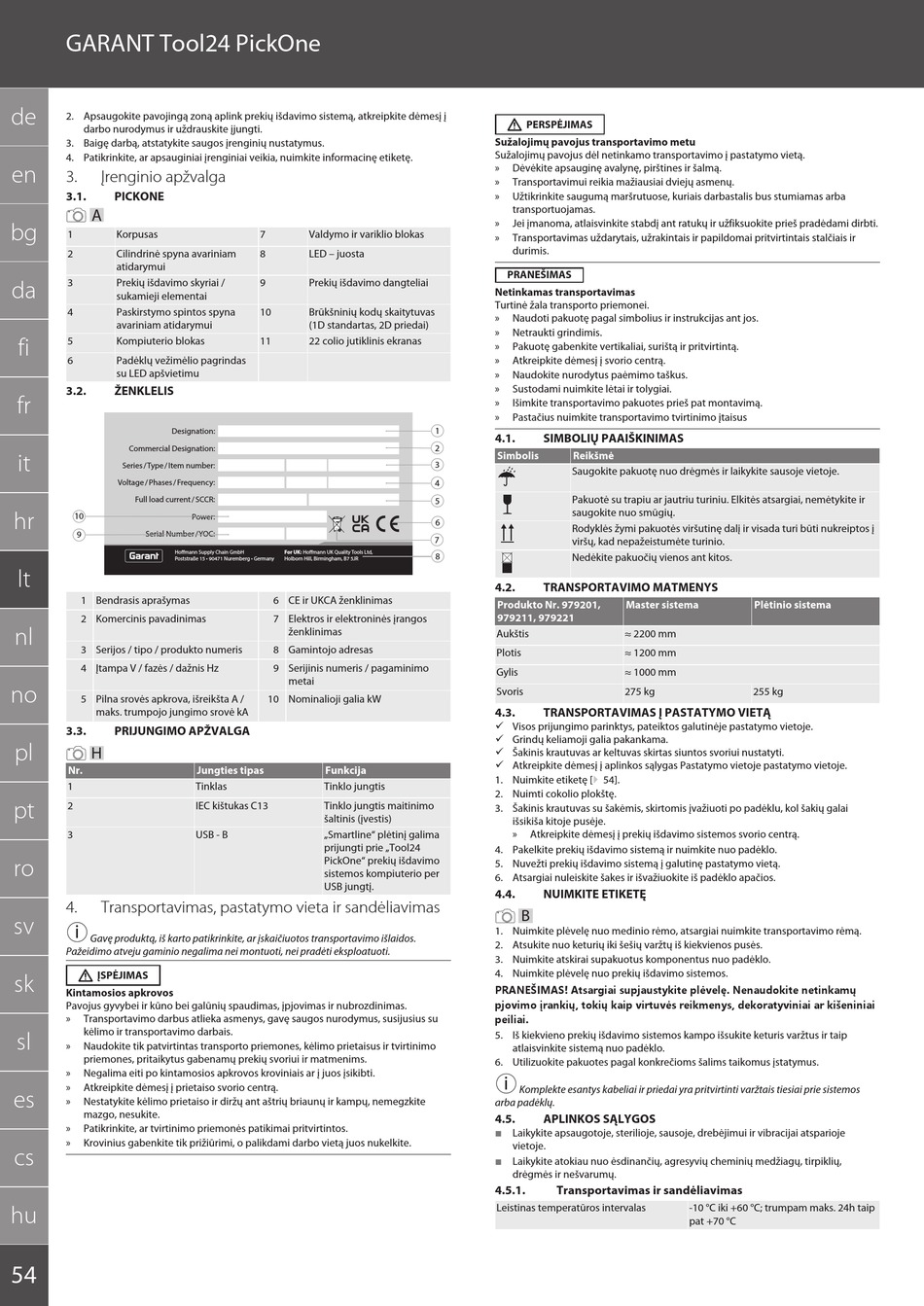

GARANT Tool24 PickOne
de
2. Apsaugokite pavojingą zoną aplink prekių išdavimo sistemą, atkreipkite dėmesį į
darbo nurodymus ir uždrauskite įjungti.
3. Baigę darbą, atstatykite saugos įrenginių nustatymus.
4. Patikrinkite, ar apsauginiai įrenginiai veikia, nuimkite informacinę etiketę.
en
3. Įrenginio apžvalga
3.1. PICKONE
A
bg
1 Korpusas
2 Cilindrinė spyna avariniam
atidarymui
3 Prekių išdavimo skyriai /
da
sukamieji elementai
4 Paskirstymo spintos spyna
avariniam atidarymui
5 Kompiuterio blokas
fi
6 Padėklų vežimėlio pagrindas
su LED apšvietimu
3.2. ŽENKLELIS
fr
Designation:
Commercial Designation:
it
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
hr
10
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
lt
1 Bendrasis aprašymas
2 Komercinis pavadinimas
nl
3 Serijos / tipo / produkto numeris
4 Įtampa V / fazės / dažnis Hz
no
5 Pilna srovės apkrova, išreikšta A /
maks. trumpojo jungimo srovė kA
3.3. PRIJUNGIMO APŽVALGA
pl
H
Nr.
1
pt
2
3
ro
4. Transportavimas, pastatymo vieta ir sandėliavimas
sv
i
Gavę produktą, iš karto patikrinkite, ar įskaičiuotos transportavimo išlaidos.
Pažeidimo atveju gaminio negalima nei montuoti, nei pradėti eksploatuoti.
ĮSPĖJIMAS
sk
Kintamosios apkrovos
Pavojus gyvybei ir kūno bei galūnių spaudimas, įpjovimas ir nubrozdinimas.
» Transportavimo darbus atlieka asmenys, gavę saugos nurodymus, susijusius su
kėlimo ir transportavimo darbais.
sl
» Naudokite tik patvirtintas transporto priemones, kėlimo prietaisus ir tvirtinimo
priemones, pritaikytus gabenamų prekių svoriui ir matmenims.
» Negalima eiti po kintamosios apkrovos kroviniais ar į juos įsikibti.
» Atkreipkite dėmesį į prietaiso svorio centrą.
es
» Nestatykite kėlimo prietaiso ir diržų ant aštrių briaunų ir kampų, nemegzkite
mazgo, nesukite.
» Patikrinkite, ar tvirtinimo priemonės patikimai pritvirtintos.
» Krovinius gabenkite tik prižiūrimi, o palikdami darbo vietą juos nukelkite.
cs
hu
54
7 Valdymo ir variklio blokas
8 LED – juosta
9 Prekių išdavimo dangteliai
10 Brūkšninių kodų skaitytuvas
(1D standartas, 2D priedai)
11 22 colio jutiklinis ekranas
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE ir UKCA ženklinimas
7 Elektros ir elektroninės įrangos
ženklinimas
8 Gamintojo adresas
9 Serijinis numeris / pagaminimo
metai
10 Nominalioji galia kW
Jungties tipas Funkcija
Tinklas Tinklo jungtis
IEC kištukas C13 Tinklo jungtis maitinimo
šaltinis (įvestis)
USB - B „Smartline" plėtinį galima
prijungti prie „Tool24
PickOne" prekių išdavimo
sistemos kompiuterio per
USB jungtį.
PERSPĖJIMAS
Sužalojimų pavojus transportavimo metu
Sužalojimų pavojus dėl netinkamo transportavimo į pastatymo vietą.
» Dėvėkite apsauginę avalynę, pirštines ir šalmą.
» Transportavimui reikia mažiausiai dviejų asmenų.
» Užtikrinkite saugumą maršrutuose, kuriais darbastalis bus stumiamas arba
transportuojamas.
» Jei įmanoma, atlaisvinkite stabdį ant ratukų ir užfiksuokite prieš pradėdami dirbti.
» Transportavimas uždarytais, užrakintais ir papildomai pritvirtintais stalčiais ir
durimis.
PRANEŠIMAS
Netinkamas transportavimas
Turtinė žala transporto priemonei.
» Naudoti pakuotę pagal simbolius ir instrukcijas ant jos.
» Netraukti grindimis.
» Pakuotę gabenkite vertikaliai, surištą ir pritvirtintą.
» Atkreipkite dėmesį į svorio centrą.
» Naudokite nurodytus paėmimo taškus.
» Sustodami nuimkite lėtai ir tolygiai.
» Išimkite transportavimo pakuotes prieš pat montavimą.
» Pastačius nuimkite transportavimo tvirtinimo įtaisus
1
4.1. SIMBOLIŲ PAAIŠKINIMAS
2
Simbolis Reikšmė
3
Saugokite pakuotę nuo drėgmės ir laikykite sausoje vietoje.
4
Pakuotė su trapiu ar jautriu turiniu. Elkitės atsargiai, nemėtykite ir
5
saugokite nuo smūgių.
6
Rodyklės žymi pakuotės viršutinę dalį ir visada turi būti nukreiptos į
7
viršų, kad nepažeistumėte turinio.
8
Nedėkite pakuočių vienos ant kitos.
4.2. TRANSPORTAVIMO MATMENYS
Produkto Nr. 979201,
979211, 979221
Aukštis
Plotis
Gylis
Svoris
4.3. TRANSPORTAVIMAS Į PASTATYMO VIETĄ
ü Visos prijungimo parinktys, pateiktos galutinėje pastatymo vietoje.
ü Grindų keliamoji galia pakankama.
ü Šakinis krautuvas ar keltuvas skirtas siuntos svoriui nustatyti.
ü Atkreipkite dėmesį į aplinkos sąlygas Pastatymo vietoje pastatymo vietoje.
1. Nuimkite etiketę [} 54].
2. Nuimti cokolio plokštę.
3. Šakinis krautuvas su šakėmis, skirtomis įvažiuoti po padėklu, kol šakių galai
išsikiša kitoje pusėje.
» Atkreipkite dėmesį į prekių išdavimo sistemos svorio centrą.
4. Pakelkite prekių išdavimo sistemą ir nuimkite nuo padėklo.
5. Nuvežti prekių išdavimo sistemą į galutinę pastatymo vietą.
6. Atsargiai nuleiskite šakes ir išvažiuokite iš padėklo apačios.
4.4. NUIMKITE ETIKETĘ
B
1. Nuimkite plėvelę nuo medinio rėmo, atsargiai nuimkite transportavimo rėmą.
2. Atsukite nuo keturių iki šešių varžtų iš kiekvienos pusės.
3. Nuimkite atskirai supakuotus komponentus nuo padėklo.
4. Nuimkite plėvelę nuo prekių išdavimo sistemos.
PRANEŠIMAS! Atsargiai supjaustykite plėvelę. Nenaudokite netinkamų
pjovimo įrankių, tokių kaip virtuvės reikmenys, dekoratyviniai ar kišeniniai
peiliai.
5. Iš kiekvieno prekių išdavimo sistemos kampo išsukite keturis varžtus ir taip
atlaisvinkite sistemą nuo padėklo.
6. Utilizuokite pakuotes pagal konkrečioms šalims taikomus įstatymus.
i
Komplekte esantys kabeliai ir priedai yra pritvirtinti varžtais tiesiai prie sistemos
arba padėklų.
4.5. APLINKOS SĄLYGOS
 Laikykite apsaugotoje, sterilioje, sausoje, drebėjimui ir vibracijai atsparioje
vietoje.
 Laikykite atokiau nuo ėsdinančių, agresyvių cheminių medžiagų, tirpiklių,
drėgmės ir nešvarumų.
4.5.1. Transportavimas ir sandėliavimas
Leistinas temperatūros intervalas
Master sistema Plėtinio sistema
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg 255 kg
-10 °C iki +60 °C; trumpam maks. 24h taip
pat +70 °C
