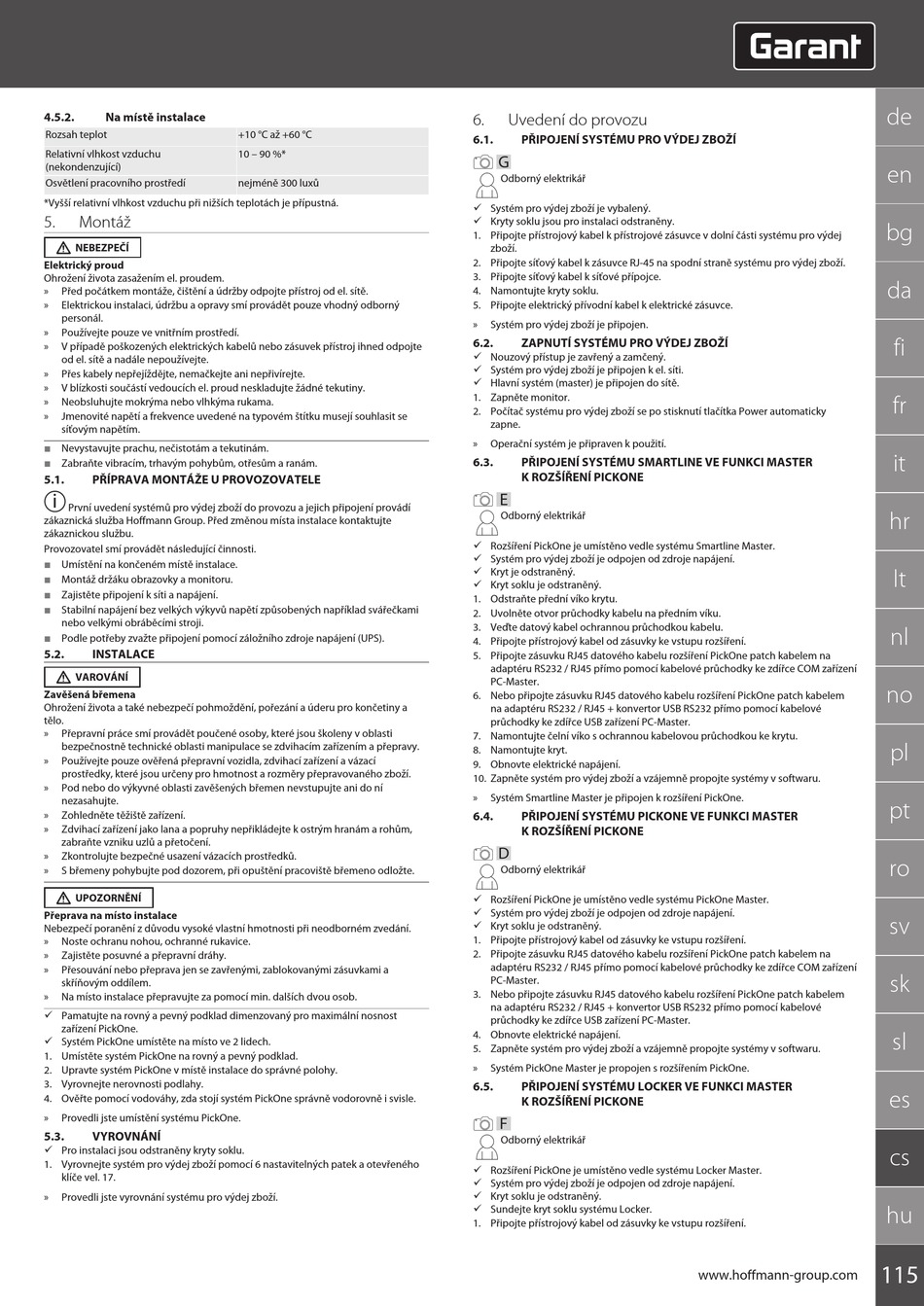

4.5.2.
Na místě instalace
Rozsah teplot
Relativní vlhkost vzduchu
(nekondenzující)
Osvětlení pracovního prostředí
*Vyšší relativní vlhkost vzduchu při nižších teplotách je přípustná.
5.
Montáž
NEBEZPEČÍ
Elektrický proud
Ohrožení života zasažením el. proudem.
»
Před počátkem montáže, čištění a údržby odpojte přístroj od el. sítě.
»
Elektrickou instalaci, údržbu a opravy smí provádět pouze vhodný odborný
personál.
»
Používejte pouze ve vnitřním prostředí.
»
V případě poškozených elektrických kabelů nebo zásuvek přístroj ihned odpojte
od el. sítě a nadále nepoužívejte.
»
Přes kabely nepřejíždějte, nemačkejte ani nepřivírejte.
»
V blízkosti součástí vedoucích el. proud neskladujte žádné tekutiny.
»
Neobsluhujte mokrýma nebo vlhkýma rukama.
»
Jmenovité napětí a frekvence uvedené na typovém štítku musejí souhlasit se
síťovým napětím.
Nevystavujte prachu, nečistotám a tekutinám.
Zabraňte vibracím, trhavým pohybům, otřesům a ranám.
5.1.
PŘÍPRAVA MONTÁŽE U PROVOZOVATELE
i
První uvedení systémů pro výdej zboží do provozu a jejich připojení provádí
zákaznická služba Hoffmann Group. Před změnou místa instalace kontaktujte
zákaznickou službu.
Provozovatel smí provádět následující činnosti.
Umístění na končeném místě instalace.
Montáž držáku obrazovky a monitoru.
Zajistěte připojení k síti a napájení.
Stabilní napájení bez velkých výkyvů napětí způsobených například svářečkami
nebo velkými obráběcími stroji.
Podle potřeby zvažte připojení pomocí záložního zdroje napájení (UPS).
5.2.
INSTALACE
VAROVÁNÍ
Zavěšená břemena
Ohrožení života a také nebezpečí pohmoždění, pořezání a úderu pro končetiny a
tělo.
»
Přepravní práce smí provádět poučené osoby, které jsou školeny v oblasti
bezpečnostně technické oblasti manipulace se zdvihacím zařízením a přepravy.
»
Používejte pouze ověřená přepravní vozidla, zdvihací zařízení a vázací
prostředky, které jsou určeny pro hmotnost a rozměry přepravovaného zboží.
»
Pod nebo do výkyvné oblasti zavěšených břemen nevstupujte ani do ní
nezasahujte.
»
Zohledněte těžiště zařízení.
»
Zdvihací zařízení jako lana a popruhy nepřikládejte k ostrým hranám a rohům,
zabraňte vzniku uzlů a přetočení.
»
Zkontrolujte bezpečné usazení vázacích prostředků.
»
S břemeny pohybujte pod dozorem, při opuštění pracoviště břemeno odložte.
UPOZORNĚNÍ
Přeprava na místo instalace
Nebezpečí poranění z důvodu vysoké vlastní hmotnosti při neodborném zvedání.
»
Noste ochranu nohou, ochranné rukavice.
»
Zajistěte posuvné a přepravní dráhy.
»
Přesouvání nebo přeprava jen se zavřenými, zablokovanými zásuvkami a
skříňovým oddílem.
»
Na místo instalace přepravujte za pomocí min. dalších dvou osob.
ü Pamatujte na rovný a pevný podklad dimenzovaný pro maximální nosnost
zařízení PickOne.
ü Systém PickOne umístěte na místo ve 2 lidech.
1. Umístěte systém PickOne na rovný a pevný podklad.
2. Upravte systém PickOne v místě instalace do správné polohy.
3. Vyrovnejte nerovnosti podlahy.
4. Ověřte pomocí vodováhy, zda stojí systém PickOne správně vodorovně i svisle.
»
Provedli jste umístění systému PickOne.
5.3.
VYROVNÁNÍ
ü Pro instalaci jsou odstraněny kryty soklu.
1. Vyrovnejte systém pro výdej zboží pomocí 6 nastavitelných patek a otevřeného
klíče vel. 17.
»
Provedli jste vyrovnání systému pro výdej zboží.
+10 °C až +60 °C
10 – 90 %*
nejméně 300 luxů
6.
Uvedení do provozu
6.1.
PŘIPOJENÍ SYSTÉMU PRO VÝDEJ ZBOŽÍ
G
Odborný elektrikář
ü Systém pro výdej zboží je vybalený.
ü Kryty soklu jsou pro instalaci odstraněny.
1. Připojte přístrojový kabel k přístrojové zásuvce v dolní části systému pro výdej
zboží.
2. Připojte síťový kabel k zásuvce RJ-45 na spodní straně systému pro výdej zboží.
3. Připojte síťový kabel k síťové přípojce.
4. Namontujte kryty soklu.
5. Připojte elektrický přívodní kabel k elektrické zásuvce.
»
Systém pro výdej zboží je připojen.
6.2.
ZAPNUTÍ SYSTÉMU PRO VÝDEJ ZBOŽÍ
ü Nouzový přístup je zavřený a zamčený.
ü Systém pro výdej zboží je připojen k el. síti.
ü Hlavní systém (master) je připojen do sítě.
1. Zapněte monitor.
2. Počítač systému pro výdej zboží se po stisknutí tlačítka Power automaticky
zapne.
»
Operační systém je připraven k použití.
6.3.
PŘIPOJENÍ SYSTÉMU SMARTLINE VE FUNKCI MASTER
K ROZŠÍŘENÍ PICKONE
E
Odborný elektrikář
ü Rozšíření PickOne je umístěno vedle systému Smartline Master.
ü Systém pro výdej zboží je odpojen od zdroje napájení.
ü Kryt je odstraněný.
ü Kryt soklu je odstraněný.
1. Odstraňte přední víko krytu.
2. Uvolněte otvor průchodky kabelu na předním víku.
3. Veďte datový kabel ochrannou průchodkou kabelu.
4. Připojte přístrojový kabel od zásuvky ke vstupu rozšíření.
5. Připojte zásuvku RJ45 datového kabelu rozšíření PickOne patch kabelem na
adaptéru RS232 / RJ45 přímo pomocí kabelové průchodky ke zdířce COM zařízení
PC-Master.
6. Nebo připojte zásuvku RJ45 datového kabelu rozšíření PickOne patch kabelem
na adaptéru RS232 / RJ45 + konvertor USB RS232 přímo pomocí kabelové
průchodky ke zdířce USB zařízení PC-Master.
7. Namontujte čelní víko s ochrannou kabelovou průchodkou ke krytu.
8. Namontujte kryt.
9. Obnovte elektrické napájení.
10. Zapněte systém pro výdej zboží a vzájemně propojte systémy v softwaru.
»
Systém Smartline Master je připojen k rozšíření PickOne.
6.4.
PŘIPOJENÍ SYSTÉMU PICKONE VE FUNKCI MASTER
K ROZŠÍŘENÍ PICKONE
D
Odborný elektrikář
ü Rozšíření PickOne je umístěno vedle systému PickOne Master.
ü Systém pro výdej zboží je odpojen od zdroje napájení.
ü Kryt soklu je odstraněný.
1. Připojte přístrojový kabel od zásuvky ke vstupu rozšíření.
2. Připojte zásuvku RJ45 datového kabelu rozšíření PickOne patch kabelem na
adaptéru RS232 / RJ45 přímo pomocí kabelové průchodky ke zdířce COM zařízení
PC-Master.
3. Nebo připojte zásuvku RJ45 datového kabelu rozšíření PickOne patch kabelem
na adaptéru RS232 / RJ45 + konvertor USB RS232 přímo pomocí kabelové
průchodky ke zdířce USB zařízení PC-Master.
4. Obnovte elektrické napájení.
5. Zapněte systém pro výdej zboží a vzájemně propojte systémy v softwaru.
»
Systém PickOne Master je propojen s rozšířením PickOne.
6.5.
PŘIPOJENÍ SYSTÉMU LOCKER VE FUNKCI MASTER
K ROZŠÍŘENÍ PICKONE
F
Odborný elektrikář
ü Rozšíření PickOne je umístěno vedle systému Locker Master.
ü Systém pro výdej zboží je odpojen od zdroje napájení.
ü Kryt soklu je odstraněný.
ü Sundejte kryt soklu systému Locker.
1. Připojte přístrojový kabel od zásuvky ke vstupu rozšíření.
