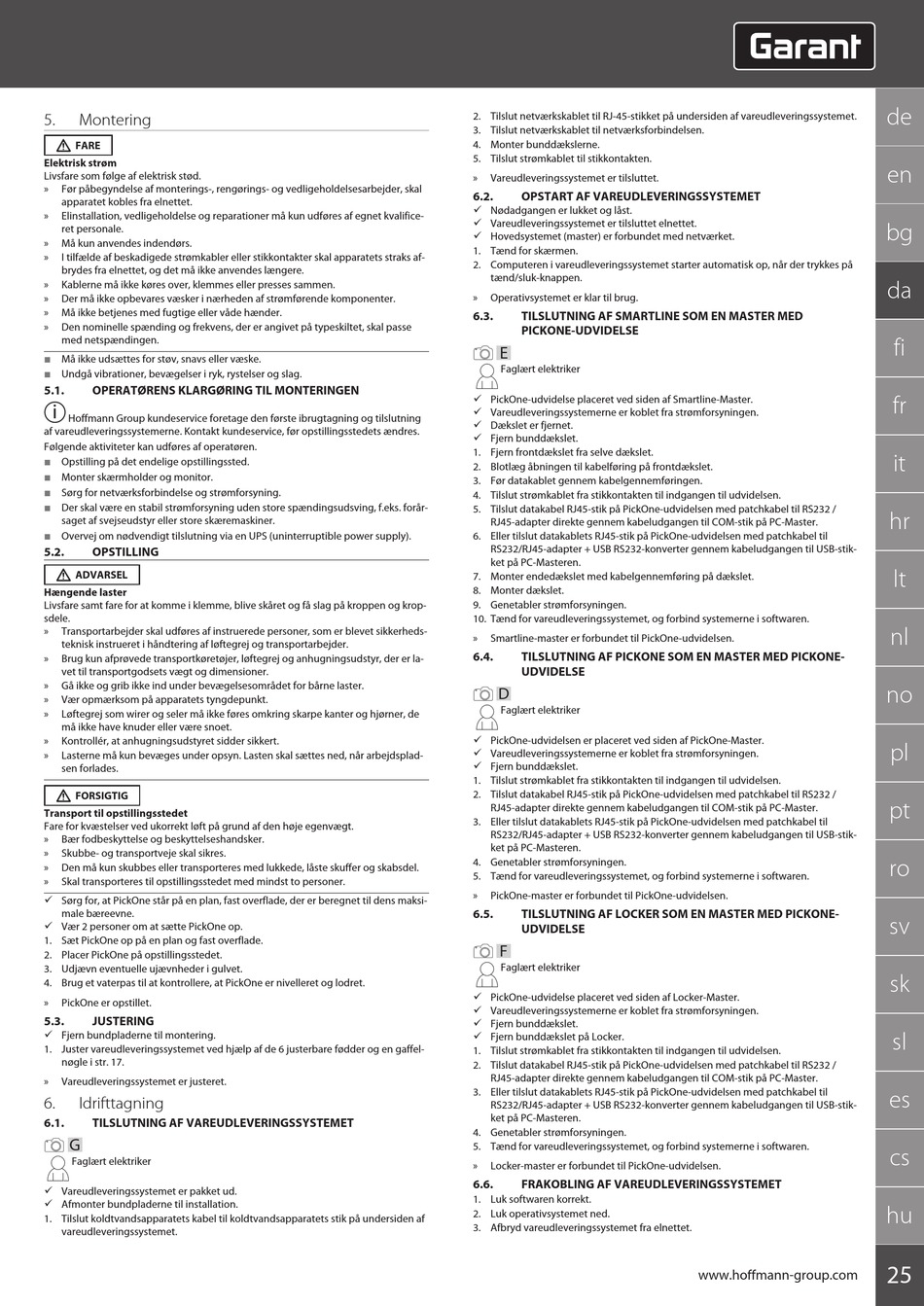

5. Montering
FARE
Elektrisk strøm
Livsfare som følge af elektrisk stød.
» Før påbegyndelse af monterings-, rengørings- og vedligeholdelsesarbejder, skal
apparatet kobles fra elnettet.
» Elinstallation, vedligeholdelse og reparationer må kun udføres af egnet kvalifice-
ret personale.
» Må kun anvendes indendørs.
» I tilfælde af beskadigede strømkabler eller stikkontakter skal apparatets straks af-
brydes fra elnettet, og det må ikke anvendes længere.
» Kablerne må ikke køres over, klemmes eller presses sammen.
» Der må ikke opbevares væsker i nærheden af strømførende komponenter.
» Må ikke betjenes med fugtige eller våde hænder.
» Den nominelle spænding og frekvens, der er angivet på typeskiltet, skal passe
med netspændingen.
 Må ikke udsættes for støv, snavs eller væske.
 Undgå vibrationer, bevægelser i ryk, rystelser og slag.
5.1. OPERATØRENS KLARGØRING TIL MONTERINGEN
i
Hoffmann Group kundeservice foretage den første ibrugtagning og tilslutning
af vareudleveringssystemerne. Kontakt kundeservice, før opstillingsstedets ændres.
Følgende aktiviteter kan udføres af operatøren.
 Opstilling på det endelige opstillingssted.
 Monter skærmholder og monitor.
 Sørg for netværksforbindelse og strømforsyning.
 Der skal være en stabil strømforsyning uden store spændingsudsving, f.eks. forår-
saget af svejseudstyr eller store skæremaskiner.
 Overvej om nødvendigt tilslutning via en UPS (uninterruptible power supply).
5.2. OPSTILLING
ADVARSEL
Hængende laster
Livsfare samt fare for at komme i klemme, blive skåret og få slag på kroppen og krop-
sdele.
» Transportarbejder skal udføres af instruerede personer, som er blevet sikkerheds-
teknisk instrueret i håndtering af løftegrej og transportarbejder.
» Brug kun afprøvede transportkøretøjer, løftegrej og anhugningsudstyr, der er la-
vet til transportgodsets vægt og dimensioner.
» Gå ikke og grib ikke ind under bevægelsesområdet for bårne laster.
» Vær opmærksom på apparatets tyngdepunkt.
» Løftegrej som wirer og seler må ikke føres omkring skarpe kanter og hjørner, de
må ikke have knuder eller være snoet.
» Kontrollér, at anhugningsudstyret sidder sikkert.
» Lasterne må kun bevæges under opsyn. Lasten skal sættes ned, når arbejdsplad-
sen forlades.
FORSIGTIG
Transport til opstillingsstedet
Fare for kvæstelser ved ukorrekt løft på grund af den høje egenvægt.
» Bær fodbeskyttelse og beskyttelseshandsker.
» Skubbe- og transportveje skal sikres.
» Den må kun skubbes eller transporteres med lukkede, låste skuffer og skabsdel.
» Skal transporteres til opstillingsstedet med mindst to personer.
ü Sørg for, at PickOne står på en plan, fast overflade, der er beregnet til dens maksi-
male bæreevne.
ü Vær 2 personer om at sætte PickOne op.
1. Sæt PickOne op på en plan og fast overflade.
2. Placer PickOne på opstillingsstedet.
3. Udjævn eventuelle ujævnheder i gulvet.
4. Brug et vaterpas til at kontrollere, at PickOne er nivelleret og lodret.
» PickOne er opstillet.
5.3. JUSTERING
ü Fjern bundpladerne til montering.
1. Juster vareudleveringssystemet ved hjælp af de 6 justerbare fødder og en gaffel-
nøgle i str. 17.
» Vareudleveringssystemet er justeret.
6. Idrifttagning
6.1. TILSLUTNING AF VAREUDLEVERINGSSYSTEMET
G
Faglært elektriker
ü Vareudleveringssystemet er pakket ud.
ü Afmonter bundpladerne til installation.
1. Tilslut koldtvandsapparatets kabel til koldtvandsapparatets stik på undersiden af
vareudleveringssystemet.
2. Tilslut netværkskablet til RJ-45-stikket på undersiden af vareudleveringssystemet.
3. Tilslut netværkskablet til netværksforbindelsen.
4. Monter bunddækslerne.
5. Tilslut strømkablet til stikkontakten.
» Vareudleveringssystemet er tilsluttet.
6.2. OPSTART AF VAREUDLEVERINGSSYSTEMET
ü Nødadgangen er lukket og låst.
ü Vareudleveringssystemet er tilsluttet elnettet.
ü Hovedsystemet (master) er forbundet med netværket.
1. Tænd for skærmen.
2. Computeren i vareudleveringssystemet starter automatisk op, når der trykkes på
tænd/sluk-knappen.
» Operativsystemet er klar til brug.
6.3. TILSLUTNING AF SMARTLINE SOM EN MASTER MED
PICKONE-UDVIDELSE
E
Faglært elektriker
ü PickOne-udvidelse placeret ved siden af Smartline-Master.
ü Vareudleveringssystemerne er koblet fra strømforsyningen.
ü Dækslet er fjernet.
ü Fjern bunddækslet.
1. Fjern frontdækslet fra selve dækslet.
2. Blotlæg åbningen til kabelføring på frontdækslet.
3. Før datakablet gennem kabelgennemføringen.
4. Tilslut strømkablet fra stikkontakten til indgangen til udvidelsen.
5. Tilslut datakabel RJ45-stik på PickOne-udvidelsen med patchkabel til RS232 /
RJ45-adapter direkte gennem kabeludgangen til COM-stik på PC-Master.
6. Eller tilslut datakablets RJ45-stik på PickOne-udvidelsen med patchkabel til
RS232/RJ45-adapter + USB RS232-konverter gennem kabeludgangen til USB-stik-
ket på PC-Masteren.
7. Monter endedækslet med kabelgennemføring på dækslet.
8. Monter dækslet.
9. Genetabler strømforsyningen.
10. Tænd for vareudleveringssystemet, og forbind systemerne i softwaren.
» Smartline-master er forbundet til PickOne-udvidelsen.
6.4. TILSLUTNING AF PICKONE SOM EN MASTER MED PICKONE-
UDVIDELSE
D
Faglært elektriker
ü PickOne-udvidelsen er placeret ved siden af PickOne-Master.
ü Vareudleveringssystemerne er koblet fra strømforsyningen.
ü Fjern bunddækslet.
1. Tilslut strømkablet fra stikkontakten til indgangen til udvidelsen.
2. Tilslut datakabel RJ45-stik på PickOne-udvidelsen med patchkabel til RS232 /
RJ45-adapter direkte gennem kabeludgangen til COM-stik på PC-Master.
3. Eller tilslut datakablets RJ45-stik på PickOne-udvidelsen med patchkabel til
RS232/RJ45-adapter + USB RS232-konverter gennem kabeludgangen til USB-stik-
ket på PC-Masteren.
4. Genetabler strømforsyningen.
5. Tænd for vareudleveringssystemet, og forbind systemerne i softwaren.
» PickOne-master er forbundet til PickOne-udvidelsen.
6.5. TILSLUTNING AF LOCKER SOM EN MASTER MED PICKONE-
UDVIDELSE
F
Faglært elektriker
ü PickOne-udvidelse placeret ved siden af Locker-Master.
ü Vareudleveringssystemerne er koblet fra strømforsyningen.
ü Fjern bunddækslet.
ü Fjern bunddækslet på Locker.
1. Tilslut strømkablet fra stikkontakten til indgangen til udvidelsen.
2. Tilslut datakabel RJ45-stik på PickOne-udvidelsen med patchkabel til RS232 /
RJ45-adapter direkte gennem kabeludgangen til COM-stik på PC-Master.
3. Eller tilslut datakablets RJ45-stik på PickOne-udvidelsen med patchkabel til
RS232/RJ45-adapter + USB RS232-konverter gennem kabeludgangen til USB-stik-
ket på PC-Masteren.
4. Genetabler strømforsyningen.
5. Tænd for vareudleveringssystemet, og forbind systemerne i softwaren.
» Locker-master er forbundet til PickOne-udvidelsen.
6.6. FRAKOBLING AF VAREUDLEVERINGSSYSTEMET
1. Luk softwaren korrekt.
2. Luk operativsystemet ned.
3. Afbryd vareudleveringssystemet fra elnettet.
