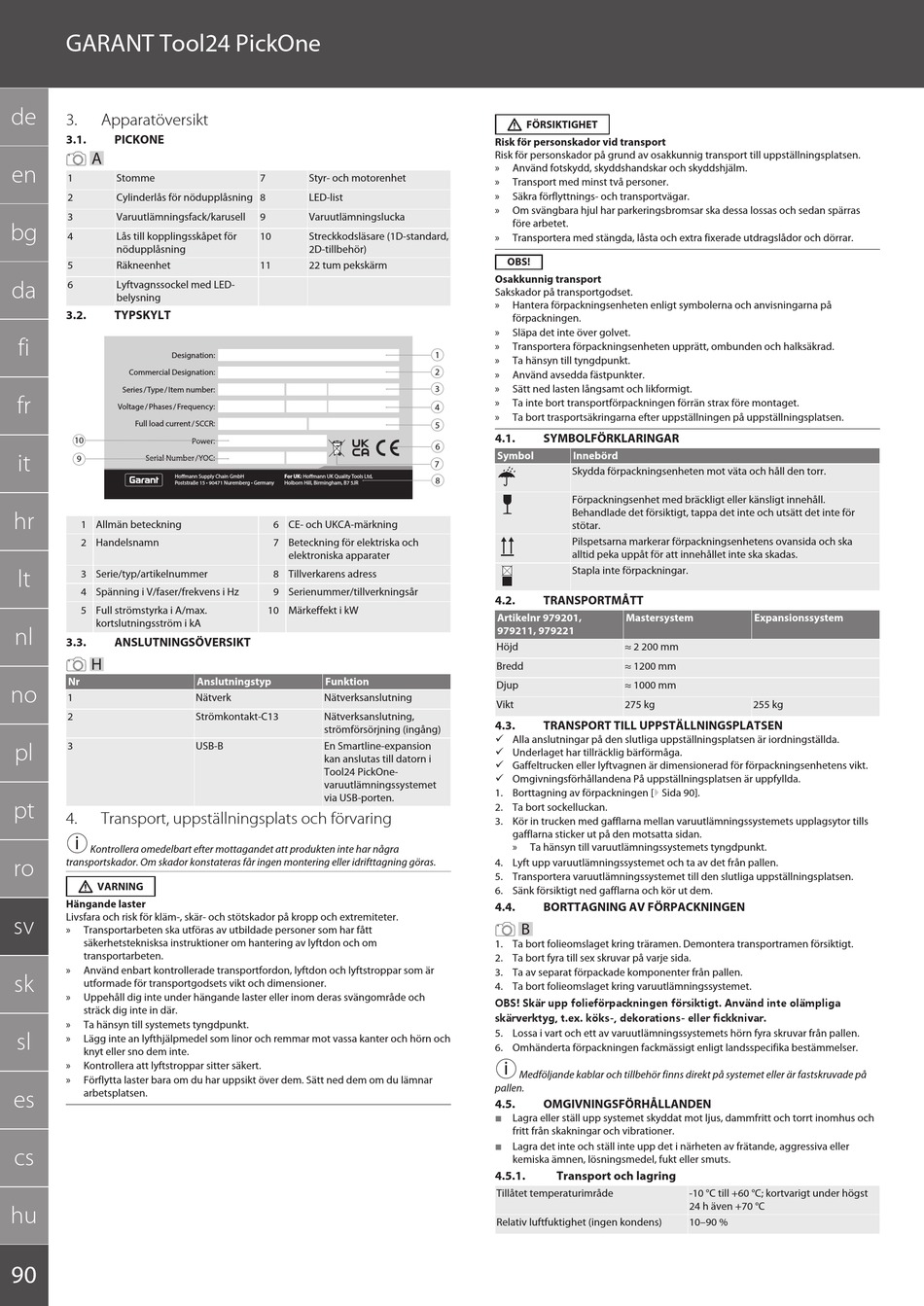

Garant TOOL24 PICKONE Betriebsanleitung Seite 90

GARANT Tool24 PickOne
de
3. Apparatöversikt
3.1. PICKONE
A
en
1 Stomme
2 Cylinderlås för nödupplåsning 8
3 Varuutlämningsfack/karusell
bg
4 Lås till kopplingsskåpet för
nödupplåsning
5 Räkneenhet
da
6 Lyftvagnssockel med LED-
belysning
3.2. TYPSKYLT
fi
Designation:
Commercial Designation:
Series / Type / Item number:
fr
Voltage / Phases / Frequency:
Full load current / SCCR:
10
it Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
hr
1 Allmän beteckning
2 Handelsnamn
lt 3 Serie/typ/artikelnummer
4 Spänning i V/faser/frekvens i Hz
5 Full strömstyrka i A/max.
kortslutningsström i kA
nl
3.3. ANSLUTNINGSÖVERSIKT
H
Nr
no
1
2
3
pl
pt
4. Transport, uppställningsplats och förvaring
i
Kontrollera omedelbart efter mottagandet att produkten inte har några
ro transportskador. Om skador konstateras får ingen montering eller idrifttagning göras.
VARNING
Hängande laster
Livsfara och risk för kläm-, skär- och stötskador på kropp och extremiteter.
sv
» Transportarbeten ska utföras av utbildade personer som har fått
säkerhetsteknisksa instruktioner om hantering av lyftdon och om
transportarbeten.
» Använd enbart kontrollerade transportfordon, lyftdon och lyftstroppar som är
sk
utformade för transportgodsets vikt och dimensioner.
» Uppehåll dig inte under hängande laster eller inom deras svängområde och
sträck dig inte in där.
» Ta hänsyn till systemets tyngdpunkt.
sl
» Lägg inte an lyfthjälpmedel som linor och remmar mot vassa kanter och hörn och
knyt eller sno dem inte.
» Kontrollera att lyftstroppar sitter säkert.
» Förflytta laster bara om du har uppsikt över dem. Sätt ned dem om du lämnar
arbetsplatsen.
es
cs
hu
90
7 Styr- och motorenhet
LED-list
9 Varuutlämningslucka
10 Streckkodsläsare (1D-standard,
2D-tillbehör)
11 22 tum pekskärm
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE- och UKCA-märkning
7 Beteckning för elektriska och
elektroniska apparater
8 Tillverkarens adress
9 Serienummer/tillverkningsår
10 Märkeffekt i kW
Anslutningstyp Funktion
Nätverk Nätverksanslutning
Strömkontakt-C13 Nätverksanslutning,
strömförsörjning (ingång)
USB-B En Smartline-expansion
kan anslutas till datorn i
Tool24 PickOne-
varuutlämningssystemet
via USB-porten.
FÖRSIKTIGHET
Risk för personskador vid transport
Risk för personskador på grund av osakkunnig transport till uppställningsplatsen.
» Använd fotskydd, skyddshandskar och skyddshjälm.
» Transport med minst två personer.
» Säkra förflyttnings- och transportvägar.
» Om svängbara hjul har parkeringsbromsar ska dessa lossas och sedan spärras
före arbetet.
» Transportera med stängda, låsta och extra fixerade utdragslådor och dörrar.
OBS!
Osakkunnig transport
Sakskador på transportgodset.
» Hantera förpackningsenheten enligt symbolerna och anvisningarna på
förpackningen.
» Släpa det inte över golvet.
» Transportera förpackningsenheten upprätt, ombunden och halksäkrad.
1
» Ta hänsyn till tyngdpunkt.
2
» Använd avsedda fästpunkter.
» Sätt ned lasten långsamt och likformigt.
3
» Ta inte bort transportförpackningen förrän strax före montaget.
4
» Ta bort trasportsäkringarna efter uppställningen på uppställningsplatsen.
5
4.1. SYMBOLFÖRKLARINGAR
6
Symbol Innebörd
7
Skydda förpackningsenheten mot väta och håll den torr.
8
Förpackningsenhet med bräckligt eller känsligt innehåll.
Behandlade det försiktigt, tappa det inte och utsätt det inte för
stötar.
Pilspetsarna markerar förpackningsenhetens ovansida och ska
alltid peka uppåt för att innehållet inte ska skadas.
Stapla inte förpackningar.
4.2. TRANSPORTMÅTT
Artikelnr 979201,
979211, 979221
Höjd
Bredd
Djup
Vikt
4.3. TRANSPORT TILL UPPSTÄLLNINGSPLATSEN
ü Alla anslutningar på den slutliga uppställningsplatsen är iordningställda.
ü Underlaget har tillräcklig bärförmåga.
ü Gaffeltrucken eller lyftvagnen är dimensionerad för förpackningsenhetens vikt.
ü Omgivningsförhållandena På uppställningsplatsen är uppfyllda.
1. Borttagning av förpackningen [} Sida 90].
2. Ta bort sockelluckan.
3. Kör in trucken med gafflarna mellan varuutlämningssystemets upplagsytor tills
gafflarna sticker ut på den motsatta sidan.
» Ta hänsyn till varuutlämningssystemets tyngdpunkt.
4. Lyft upp varuutlämningssystemet och ta av det från pallen.
5. Transportera varuutlämningssystemet till den slutliga uppställningsplatsen.
6. Sänk försiktigt ned gafflarna och kör ut dem.
4.4. BORTTAGNING AV FÖRPACKNINGEN
B
1. Ta bort folieomslaget kring träramen. Demontera transportramen försiktigt.
2. Ta bort fyra till sex skruvar på varje sida.
3. Ta av separat förpackade komponenter från pallen.
4. Ta bort folieomslaget kring varuutlämningssystemet.
OBS! Skär upp folieförpackningen försiktigt. Använd inte olämpliga
skärverktyg, t.ex. köks-, dekorations- eller fickknivar.
5. Lossa i vart och ett av varuutlämningssystemets hörn fyra skruvar från pallen.
6. Omhänderta förpackningen fackmässigt enligt landsspecifika bestämmelser.
i
Medföljande kablar och tillbehör finns direkt på systemet eller är fastskruvade på
pallen.
4.5. OMGIVNINGSFÖRHÅLLANDEN
 Lagra eller ställ upp systemet skyddat mot ljus, dammfritt och torrt inomhus och
fritt från skakningar och vibrationer.
 Lagra det inte och ställ inte upp det i närheten av frätande, aggressiva eller
kemiska ämnen, lösningsmedel, fukt eller smuts.
4.5.1. Transport och lagring
Tillåtet temperaturimråde
Relativ luftfuktighet (ingen kondens)
Mastersystem Expansionssystem
≈ 2 200 mm
≈ 1200 mm
≈ 1000 mm
275 kg 255 kg
-10 °C till +60 °C; kortvarigt under högst
24 h även +70 °C
10–90 %
