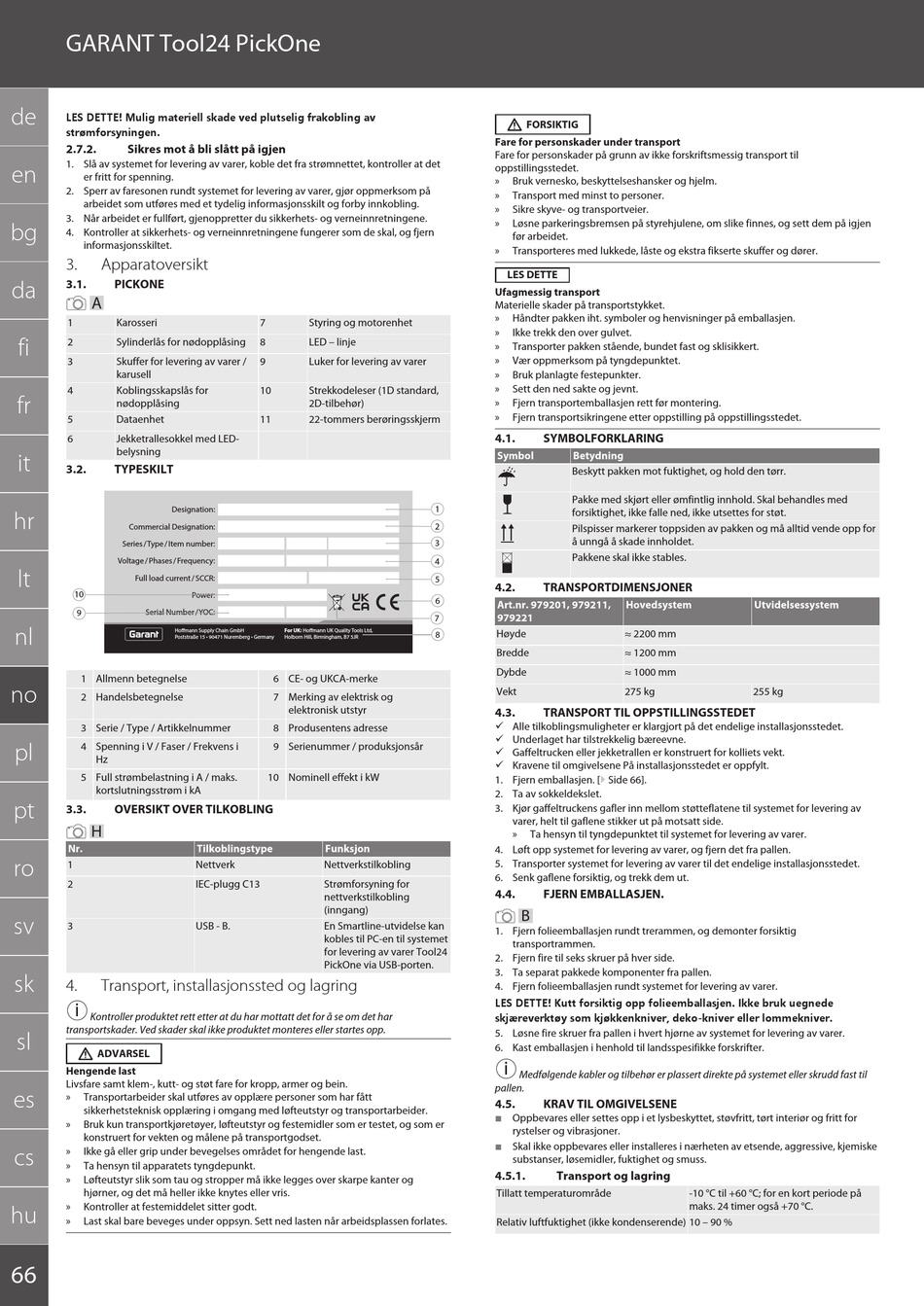

Garant TOOL24 PICKONE Betriebsanleitung Seite 66

GARANT Tool24 PickOne
de
LES DETTE! Mulig materiell skade ved plutselig frakobling av
strømforsyningen.
2.7.2. Sikres mot å bli slått på igjen
1. Slå av systemet for levering av varer, koble det fra strømnettet, kontroller at det
en
er fritt for spenning.
2. Sperr av faresonen rundt systemet for levering av varer, gjør oppmerksom på
arbeidet som utføres med et tydelig informasjonsskilt og forby innkobling.
3. Når arbeidet er fullført, gjenoppretter du sikkerhets- og verneinnretningene.
bg
4. Kontroller at sikkerhets- og verneinnretningene fungerer som de skal, og fjern
informasjonsskiltet.
3. Apparatoversikt
da 3.1. PICKONE
A
1 Karosseri
fi 2 Sylinderlås for nødopplåsing
3 Skuffer for levering av varer /
karusell
4 Koblingsskapslås for
fr
nødopplåsing
5 Dataenhet
6 Jekketrallesokkel med LED-
belysning
it
3.2. TYPESKILT
Designation:
hr
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
lt
Full load current / SCCR:
10
Serial Number / YOC:
9
nl
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
1 Allmenn betegnelse
no
2 Handelsbetegnelse
3 Serie / Type / Artikkelnummer
pl 4 Spenning i V / Faser / Frekvens i
Hz
5 Full strømbelastning i A / maks.
kortslutningsstrøm i kA
pt
3.3. OVERSIKT OVER TILKOBLING
H
Nr.
ro
1
2
sv
3
sk
4. Transport, installasjonssted og lagring
i
Kontroller produktet rett etter at du har mottatt det for å se om det har
transportskader. Ved skader skal ikke produktet monteres eller startes opp.
sl
ADVARSEL
Hengende last
Livsfare samt klem-, kutt- og støt fare for kropp, armer og bein.
es
» Transportarbeider skal utføres av opplære personer som har fått
sikkerhetsteknisk opplæring i omgang med løfteutstyr og transportarbeider.
» Bruk kun transportkjøretøyer, løfteutstyr og festemidler som er testet, og som er
konstruert for vekten og målene på transportgodset.
cs
» Ikke gå eller grip under bevegelses området for hengende last.
» Ta hensyn til apparatets tyngdepunkt.
» Løfteutstyr slik som tau og stropper må ikke legges over skarpe kanter og
hjørner, og det må heller ikke knytes eller vris.
» Kontroller at festemiddelet sitter godt.
hu
» Last skal bare beveges under oppsyn. Sett ned lasten når arbeidsplassen forlates.
66
7 Styring og motorenhet
8 LED – linje
9 Luker for levering av varer
10 Strekkodeleser (1D standard,
2D-tilbehør)
11 22-tommers berøringsskjerm
Power:
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 CE- og UKCA-merke
7 Merking av elektrisk og
elektronisk utstyr
8 Produsentens adresse
9 Serienummer / produksjonsår
10 Nominell effekt i kW
Tilkoblingstype Funksjon
Nettverk Nettverkstilkobling
IEC-plugg C13 Strømforsyning for
nettverkstilkobling
(inngang)
USB - B. En Smartline-utvidelse kan
kobles til PC-en til systemet
for levering av varer Tool24
PickOne via USB-porten.
FORSIKTIG
Fare for personskader under transport
Fare for personskader på grunn av ikke forskriftsmessig transport til
oppstillingsstedet.
» Bruk vernesko, beskyttelseshansker og hjelm.
» Transport med minst to personer.
» Sikre skyve- og transportveier.
» Løsne parkeringsbremsen på styrehjulene, om slike finnes, og sett dem på igjen
før arbeidet.
» Transporteres med lukkede, låste og ekstra fikserte skuffer og dører.
LES DETTE
Ufagmessig transport
Materielle skader på transportstykket.
» Håndter pakken iht. symboler og henvisninger på emballasjen.
» Ikke trekk den over gulvet.
» Transporter pakken stående, bundet fast og sklisikkert.
» Vær oppmerksom på tyngdepunktet.
» Bruk planlagte festepunkter.
» Sett den ned sakte og jevnt.
» Fjern transportemballasjen rett før montering.
» Fjern transportsikringene etter oppstilling på oppstillingsstedet.
4.1. SYMBOLFORKLARING
Symbol Betydning
Beskytt pakken mot fuktighet, og hold den tørr.
Pakke med skjørt eller ømfintlig innhold. Skal behandles med
1
forsiktighet, ikke falle ned, ikke utsettes for støt.
2
Pilspisser markerer toppsiden av pakken og må alltid vende opp for
å unngå å skade innholdet.
3
Pakkene skal ikke stables.
4
5
4.2. TRANSPORTDIMENSJONER
6
Art.nr. 979201, 979211,
979221
7
Høyde
8
Bredde
Dybde
Vekt
4.3. TRANSPORT TIL OPPSTILLINGSSTEDET
ü Alle tilkoblingsmuligheter er klargjort på det endelige installasjonsstedet.
ü Underlaget har tilstrekkelig bæreevne.
ü Gaffeltrucken eller jekketrallen er konstruert for kolliets vekt.
ü Kravene til omgivelsene På installasjonsstedet er oppfylt.
1. Fjern emballasjen. [} Side 66].
2. Ta av sokkeldekslet.
3. Kjør gaffeltruckens gafler inn mellom støtteflatene til systemet for levering av
varer, helt til gaflene stikker ut på motsatt side.
» Ta hensyn til tyngdepunktet til systemet for levering av varer.
4. Løft opp systemet for levering av varer, og fjern det fra pallen.
5. Transporter systemet for levering av varer til det endelige installasjonsstedet.
6. Senk gaflene forsiktig, og trekk dem ut.
4.4. FJERN EMBALLASJEN.
B
1. Fjern folieemballasjen rundt trerammen, og demonter forsiktig
transportrammen.
2. Fjern fire til seks skruer på hver side.
3. Ta separat pakkede komponenter fra pallen.
4. Fjern folieemballasjen rundt systemet for levering av varer.
LES DETTE! Kutt forsiktig opp folieemballasjen. Ikke bruk uegnede
skjæreverktøy som kjøkkenkniver, deko-kniver eller lommekniver.
5. Løsne fire skruer fra pallen i hvert hjørne av systemet for levering av varer.
6. Kast emballasjen i henhold til landsspesifikke forskrifter.
i
Medfølgende kabler og tilbehør er plassert direkte på systemet eller skrudd fast til
pallen.
4.5. KRAV TIL OMGIVELSENE
 Oppbevares eller settes opp i et lysbeskyttet, støvfritt, tørt interiør og fritt for
rystelser og vibrasjoner.
 Skal ikke oppbevares eller installeres i nærheten av etsende, aggressive, kjemiske
substanser, løsemidler, fuktighet og smuss.
4.5.1. Transport og lagring
Tillatt temperaturområde
Relativ luftfuktighet (ikke kondenserende) 10 – 90 %
Hovedsystem Utvidelsessystem
≈ 2200 mm
≈ 1200 mm
≈ 1000 mm
275 kg 255 kg
-10 °C til +60 °C; for en kort periode på
maks. 24 timer også +70 °C.
