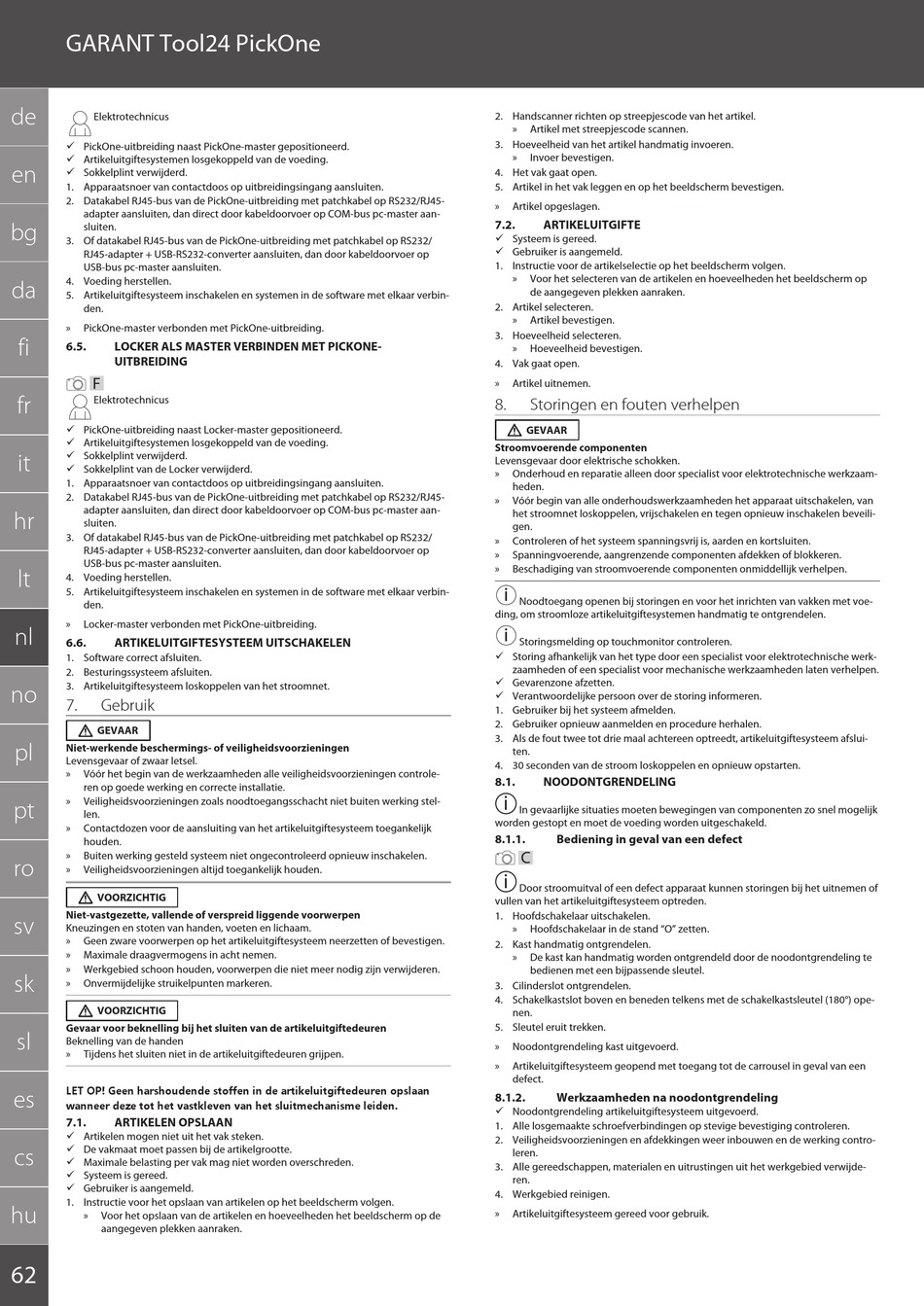

GARANT Tool24 PickOne
de
Elektrotechnicus
ü PickOne-uitbreiding naast PickOne-master gepositioneerd.
ü Artikeluitgiftesystemen losgekoppeld van de voeding.
en
ü Sokkelplint verwijderd.
1. Apparaatsnoer van contactdoos op uitbreidingsingang aansluiten.
2. Datakabel RJ45-bus van de PickOne-uitbreiding met patchkabel op RS232/RJ45-
adapter aansluiten, dan direct door kabeldoorvoer op COM-bus pc-master aan-
bg sluiten.
3. Of datakabel RJ45-bus van de PickOne-uitbreiding met patchkabel op RS232/
RJ45-adapter + USB-RS232-converter aansluiten, dan door kabeldoorvoer op
USB-bus pc-master aansluiten.
4. Voeding herstellen.
da
5. Artikeluitgiftesysteem inschakelen en systemen in de software met elkaar verbin-
den.
» PickOne-master verbonden met PickOne-uitbreiding.
fi
6.5. LOCKER ALS MASTER VERBINDEN MET PICKONE-
UITBREIDING
F
fr Elektrotechnicus
ü PickOne-uitbreiding naast Locker-master gepositioneerd.
ü Artikeluitgiftesystemen losgekoppeld van de voeding.
ü Sokkelplint verwijderd.
it
ü Sokkelplint van de Locker verwijderd.
1. Apparaatsnoer van contactdoos op uitbreidingsingang aansluiten.
2. Datakabel RJ45-bus van de PickOne-uitbreiding met patchkabel op RS232/RJ45-
adapter aansluiten, dan direct door kabeldoorvoer op COM-bus pc-master aan-
hr
sluiten.
3. Of datakabel RJ45-bus van de PickOne-uitbreiding met patchkabel op RS232/
RJ45-adapter + USB-RS232-converter aansluiten, dan door kabeldoorvoer op
USB-bus pc-master aansluiten.
lt
4. Voeding herstellen.
5. Artikeluitgiftesysteem inschakelen en systemen in de software met elkaar verbin-
den.
» Locker-master verbonden met PickOne-uitbreiding.
nl
6.6. ARTIKELUITGIFTESYSTEEM UITSCHAKELEN
1. Software correct afsluiten.
2. Besturingssysteem afsluiten.
3. Artikeluitgiftesysteem loskoppelen van het stroomnet.
no
7. Gebruik
GEVAAR
pl
Niet-werkende beschermings- of veiligheidsvoorzieningen
Levensgevaar of zwaar letsel.
» Vóór het begin van de werkzaamheden alle veiligheidsvoorzieningen controle-
ren op goede werking en correcte installatie.
» Veiligheidsvoorzieningen zoals noodtoegangsschacht niet buiten werking stel-
pt
len.
» Contactdozen voor de aansluiting van het artikeluitgiftesysteem toegankelijk
houden.
» Buiten werking gesteld systeem niet ongecontroleerd opnieuw inschakelen.
ro
» Veiligheidsvoorzieningen altijd toegankelijk houden.
VOORZICHTIG
Niet-vastgezette, vallende of verspreid liggende voorwerpen
sv
Kneuzingen en stoten van handen, voeten en lichaam.
» Geen zware voorwerpen op het artikeluitgiftesysteem neerzetten of bevestigen.
» Maximale draagvermogens in acht nemen.
» Werkgebied schoon houden, voorwerpen die niet meer nodig zijn verwijderen.
sk
» Onvermijdelijke struikelpunten markeren.
VOORZICHTIG
Gevaar voor beknelling bij het sluiten van de artikeluitgiftedeuren
sl
Beknelling van de handen
» Tijdens het sluiten niet in de artikeluitgiftedeuren grijpen.
LET OP! Geen harshoudende stoffen in de artikeluitgiftedeuren opslaan
es
wanneer deze tot het vastkleven van het sluitmechanisme leiden.
7.1. ARTIKELEN OPSLAAN
ü Artikelen mogen niet uit het vak steken.
ü De vakmaat moet passen bij de artikelgrootte.
cs
ü Maximale belasting per vak mag niet worden overschreden.
ü Systeem is gereed.
ü Gebruiker is aangemeld.
1. Instructie voor het opslaan van artikelen op het beeldscherm volgen.
hu
» Voor het opslaan van de artikelen en hoeveelheden het beeldscherm op de
aangegeven plekken aanraken.
62
2. Handscanner richten op streepjescode van het artikel.
» Artikel met streepjescode scannen.
3. Hoeveelheid van het artikel handmatig invoeren.
» Invoer bevestigen.
4. Het vak gaat open.
5. Artikel in het vak leggen en op het beeldscherm bevestigen.
» Artikel opgeslagen.
7.2. ARTIKELUITGIFTE
ü Systeem is gereed.
ü Gebruiker is aangemeld.
1. Instructie voor de artikelselectie op het beeldscherm volgen.
» Voor het selecteren van de artikelen en hoeveelheden het beeldscherm op
de aangegeven plekken aanraken.
2. Artikel selecteren.
» Artikel bevestigen.
3. Hoeveelheid selecteren.
» Hoeveelheid bevestigen.
4. Vak gaat open.
» Artikel uitnemen.
8. Storingen en fouten verhelpen
GEVAAR
Stroomvoerende componenten
Levensgevaar door elektrische schokken.
» Onderhoud en reparatie alleen door specialist voor elektrotechnische werkzaam-
heden.
» Vóór begin van alle onderhoudswerkzaamheden het apparaat uitschakelen, van
het stroomnet loskoppelen, vrijschakelen en tegen opnieuw inschakelen beveili-
gen.
» Controleren of het systeem spanningsvrij is, aarden en kortsluiten.
» Spanningvoerende, aangrenzende componenten afdekken of blokkeren.
» Beschadiging van stroomvoerende componenten onmiddellijk verhelpen.
i
Noodtoegang openen bij storingen en voor het inrichten van vakken met voe-
ding, om stroomloze artikeluitgiftesystemen handmatig te ontgrendelen.
i
Storingsmelding op touchmonitor controleren.
ü Storing afhankelijk van het type door een specialist voor elektrotechnische werk-
zaamheden of een specialist voor mechanische werkzaamheden laten verhelpen.
ü Gevarenzone afzetten.
ü Verantwoordelijke persoon over de storing informeren.
1. Gebruiker bij het systeem afmelden.
2. Gebruiker opnieuw aanmelden en procedure herhalen.
3. Als de fout twee tot drie maal achtereen optreedt, artikeluitgiftesysteem afslui-
ten.
4. 30 seconden van de stroom loskoppelen en opnieuw opstarten.
8.1. NOODONTGRENDELING
i
In gevaarlijke situaties moeten bewegingen van componenten zo snel mogelijk
worden gestopt en moet de voeding worden uitgeschakeld.
8.1.1. Bediening in geval van een defect
C
i
Door stroomuitval of een defect apparaat kunnen storingen bij het uitnemen of
vullen van het artikeluitgiftesysteem optreden.
1. Hoofdschakelaar uitschakelen.
» Hoofdschakelaar in de stand "O" zetten.
2. Kast handmatig ontgrendelen.
» De kast kan handmatig worden ontgrendeld door de noodontgrendeling te
bedienen met een bijpassende sleutel.
3. Cilinderslot ontgrendelen.
4. Schakelkastslot boven en beneden telkens met de schakelkastsleutel (180°) ope-
nen.
5. Sleutel eruit trekken.
» Noodontgrendeling kast uitgevoerd.
» Artikeluitgiftesysteem geopend met toegang tot de carrousel in geval van een
defect.
8.1.2. Werkzaamheden na noodontgrendeling
ü Noodontgrendeling artikeluitgiftesysteem uitgevoerd.
1. Alle losgemaakte schroefverbindingen op stevige bevestiging controleren.
2. Veiligheidsvoorzieningen en afdekkingen weer inbouwen en de werking contro-
leren.
3. Alle gereedschappen, materialen en uitrustingen uit het werkgebied verwijde-
ren.
4. Werkgebied reinigen.
» Artikeluitgiftesysteem gereed voor gebruik.
