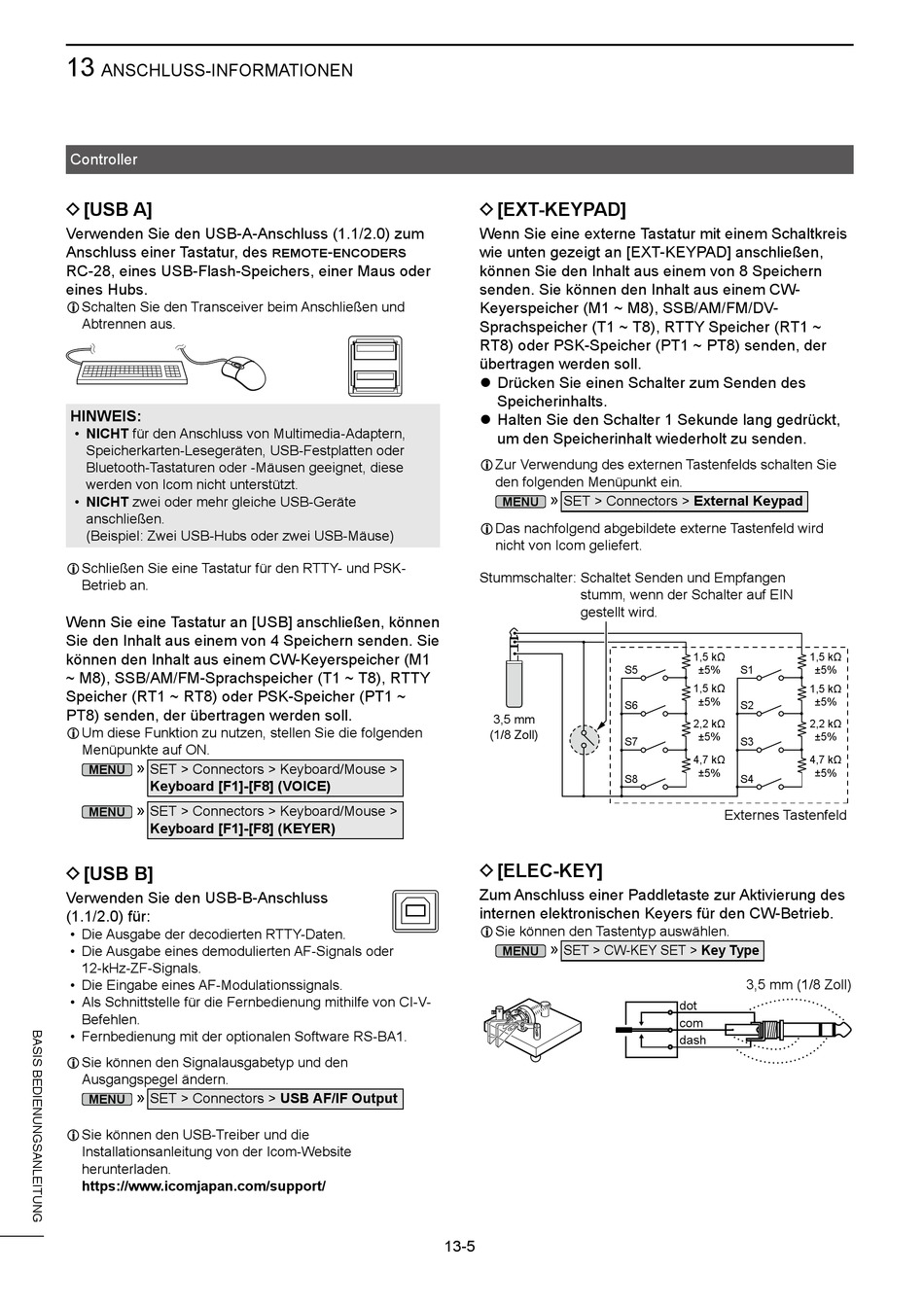

ANSCHLUSS-INFORMATIONEN
Controller
D [USB A]
Verwenden Sie den USB-A-Anschluss (1.1/2.0) zum
Anschluss einer Tastatur, des remote-encoders
RC-28, eines USB-Flash-Speichers, einer Maus oder
eines Hubs.
L Schalten Sie den Transceiver beim Anschließen und
Abtrennen aus.
HINWEIS:
• NICHT für den Anschluss von Multimedia-Adaptern,
Speicherkarten-Lesegeräten, USB-Festplatten oder
Bluetooth-Tastaturen oder -Mäusen geeignet, diese
werden von Icom nicht unterstützt.
• NICHT zwei oder mehr gleiche USB-Geräte
anschließen.
(Beispiel: Zwei USB-Hubs oder zwei USB-Mäuse)
L Schließen Sie eine Tastatur für den RTTY- und PSK-
Betrieb an.
Wenn Sie eine Tastatur an [USB] anschließen, können
Sie den Inhalt aus einem von 4 Speichern senden. Sie
können den Inhalt aus einem CW-Keyerspeicher (M1
~ M8), SSB/AM/FM-Sprachspeicher (T1 ~ T8), RTTY
Speicher (RT1 ~ RT8) oder PSK-Speicher (PT1 ~
PT8) senden, der übertragen werden soll.
L Um diese Funktion zu nutzen, stellen Sie die folgenden
Menüpunkte auf ON.
»
SET > Connectors > Keyboard/Mouse >
MENU
Keyboard [F1]-[F8] (VOICE)
»
SET > Connectors > Keyboard/Mouse >
MENU
Keyboard [F1]-[F8] (KEYER)
D [USB B]
Verwenden Sie den USB-B-Anschluss
(1.1/2.0) für:
• Die Ausgabe der decodierten RTTY-Daten.
• Die Ausgabe eines demodulierten AF-Signals oder
12-kHz-ZF-Signals.
• Die Eingabe eines AF-Modulationssignals.
• Als Schnittstelle für die Fernbedienung mithilfe von CI-V-
Befehlen.
• Fernbedienung mit der optionalen Software RS-BA1.
L Sie können den Signalausgabetyp und den
Ausgangspegel ändern.
»
SET > Connectors > USB AF/IF Output
MENU
L Sie können den USB-Treiber und die
Installationsanleitung von der Icom-Website
herunterladen.
https://www.icomjapan.com/support/
D [EXT-KEYPAD]
Wenn Sie eine externe Tastatur mit einem Schaltkreis
wie unten gezeigt an [EXT-KEYPAD] anschließen,
können Sie den Inhalt aus einem von 8 Speichern
senden. Sie können den Inhalt aus einem CW-
Keyerspeicher (M1 ~ M8), SSB/AM/FM/DV-
Sprachspeicher (T1 ~ T8), RTTY Speicher (RT1 ~
RT8) oder PSK-Speicher (PT1 ~ PT8) senden, der
übertragen werden soll.
z Drücken Sie einen Schalter zum Senden des
Speicherinhalts.
z Halten Sie den Schalter 1 Sekunde lang gedrückt,
um den Speicherinhalt wiederholt zu senden.
L Zur Verwendung des externen Tastenfelds schalten Sie
den folgenden Menüpunkt ein.
»
SET > Connectors > External Keypad
MENU
L Das nachfolgend abgebildete externe Tastenfeld wird
nicht von Icom geliefert.
Stummschalter: Schaltet Senden und Empfangen
stumm, wenn der Schalter auf EIN
gestellt wird.
3,5 mm
(1/8 Zoll)
D [ELEC-KEY]
Zum Anschluss einer Paddletaste zur Aktivierung des
internen elektronischen Keyers für den CW-Betrieb.
L Sie können den Tastentyp auswählen.
»
SET > CW-KEY SET > Key Type
MENU
13-5
1,5 kΩ
S5 ±5% S1
1,5 kΩ
±5%
S6 S2
2,2 kΩ
±5%
S7 S3
4,7 kΩ
± 5%
S8 S4
Externes Tastenfeld
3,5 mm (1/8 Zoll)
dot
com
dash
1,5 kΩ
±5%
1,5 kΩ
±5%
2,2 kΩ
±5%
4,7 kΩ
± 5%
