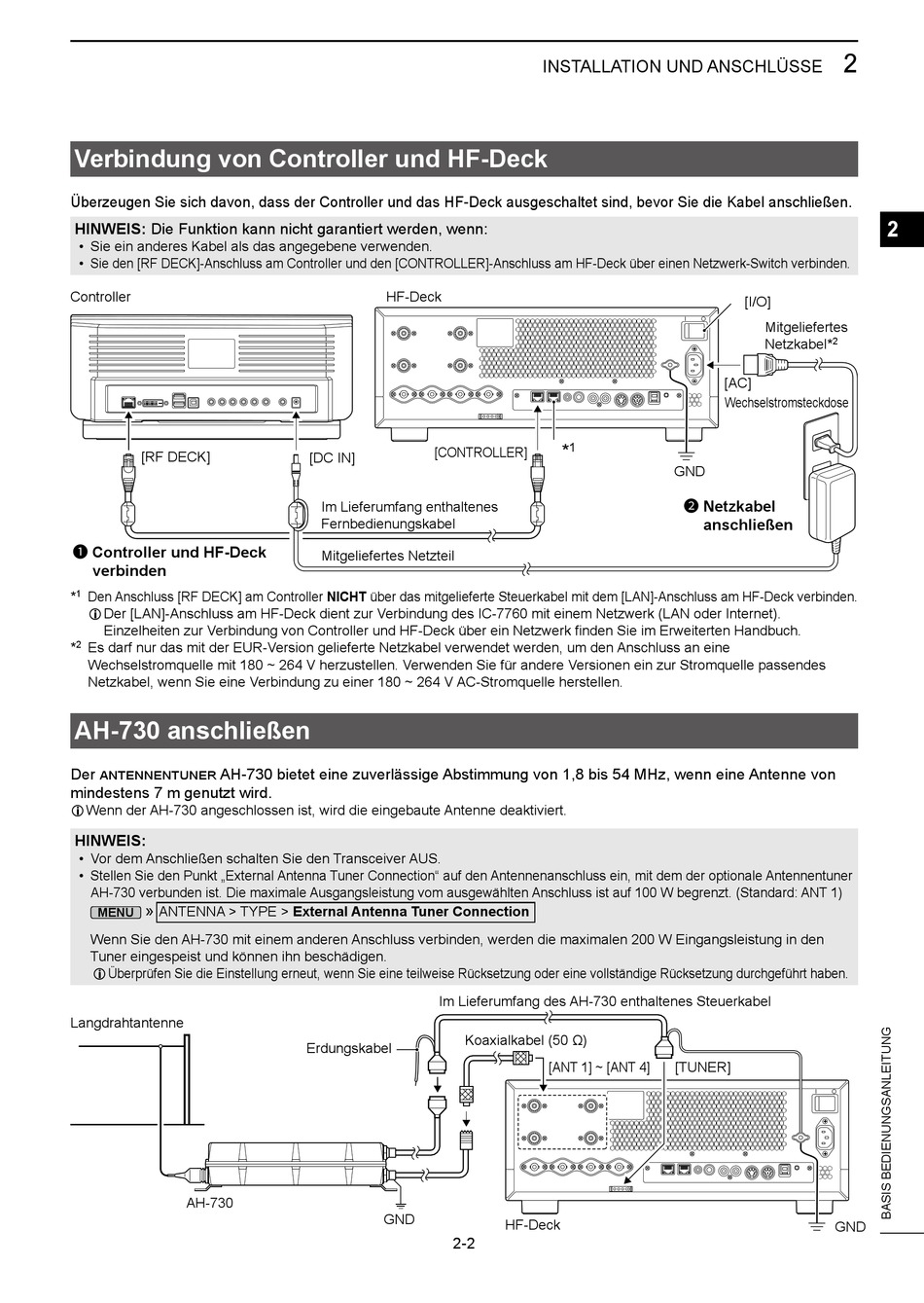

Verbindung von Controller und HF-Deck
Überzeugen Sie sich davon, dass der Controller und das HF-Deck ausgeschaltet sind, bevor Sie die Kabel anschließen.
HINWEIS: Die Funktion kann nicht garantiert werden, wenn:
• Sie ein anderes Kabel als das angegebene verwenden.
• Sie den [RF DECK]-Anschluss am Controller und den [CONTROLLER]-Anschluss am HF-Deck über einen Netzwerk-Switch verbinden.
Controller
[RF DECK]
1 Controller und HF-Deck
verbinden
* 1 Den Anschluss [RF DECK] am Controller NICHT über das mitgelieferte Steuerkabel mit dem [LAN]-Anschluss am HF-Deck verbinden.
L Der [LAN]-Anschluss am HF-Deck dient zur Verbindung des IC-7760 mit einem Netzwerk (LAN oder Internet).
Einzelheiten zur Verbindung von Controller und HF-Deck über ein Netzwerk finden Sie im Erweiterten Handbuch.
* 2 Es darf nur das mit der EUR-Version gelieferte Netzkabel verwendet werden, um den Anschluss an eine
Wechselstromquelle mit 180 ~ 264 V herzustellen. Verwenden Sie für andere Versionen ein zur Stromquelle passendes
Netzkabel, wenn Sie eine Verbindung zu einer 180 ~ 264 V AC-Stromquelle herstellen.
AH-730 anschließen
Der antennentuner AH-730 bietet eine zuverlässige Abstimmung von 1,8 bis 54 MHz, wenn eine Antenne von
mindestens 7 m genutzt wird.
L Wenn der AH-730 angeschlossen ist, wird die eingebaute Antenne deaktiviert.
HINWEIS:
• Vor dem Anschließen schalten Sie den Transceiver AUS.
• Stellen Sie den Punkt „External Antenna Tuner Connection" auf den Antennenanschluss ein, mit dem der optionale Antennentuner
AH-730 verbunden ist. Die maximale Ausgangsleistung vom ausgewählten Anschluss ist auf 100 W begrenzt. (Standard: ANT 1)
»
ANTENNA > TYPE > External Antenna Tuner Connection
MENU
Wenn Sie den AH-730 mit einem anderen Anschluss verbinden, werden die maximalen 200 W Eingangsleistung in den
Tuner eingespeist und können ihn beschädigen.
L Überprüfen Sie die Einstellung erneut, wenn Sie eine teilweise Rücksetzung oder eine vollständige Rücksetzung durchgeführt haben.
Langdrahtantenne
AH-730
HF-Deck
[CONTROLLER]
[DC IN]
Im Lieferumfang enthaltenes
Fernbedienungskabel
Mitgeliefertes Netzteil
Im Lieferumfang des AH-730 enthaltenes Steuerkabel
Koaxialkabel (50 Ω)
Erdungskabel
GND
2-2
INSTALLATION UND ANSCHLÜSSE
*
1
GND
[ANT 1] ~ [ANT 4] [TUNER]
HF-Deck
2
[I/O]
Mitgeliefertes
Netzkabel* 2
[AC]
Wechselstromsteckdose
2 Netzkabel
anschließen
GND
2
