Einen Linearverstärker anschließen
D Anschließen eines nicht von Icom stammenden Linearverstärkers

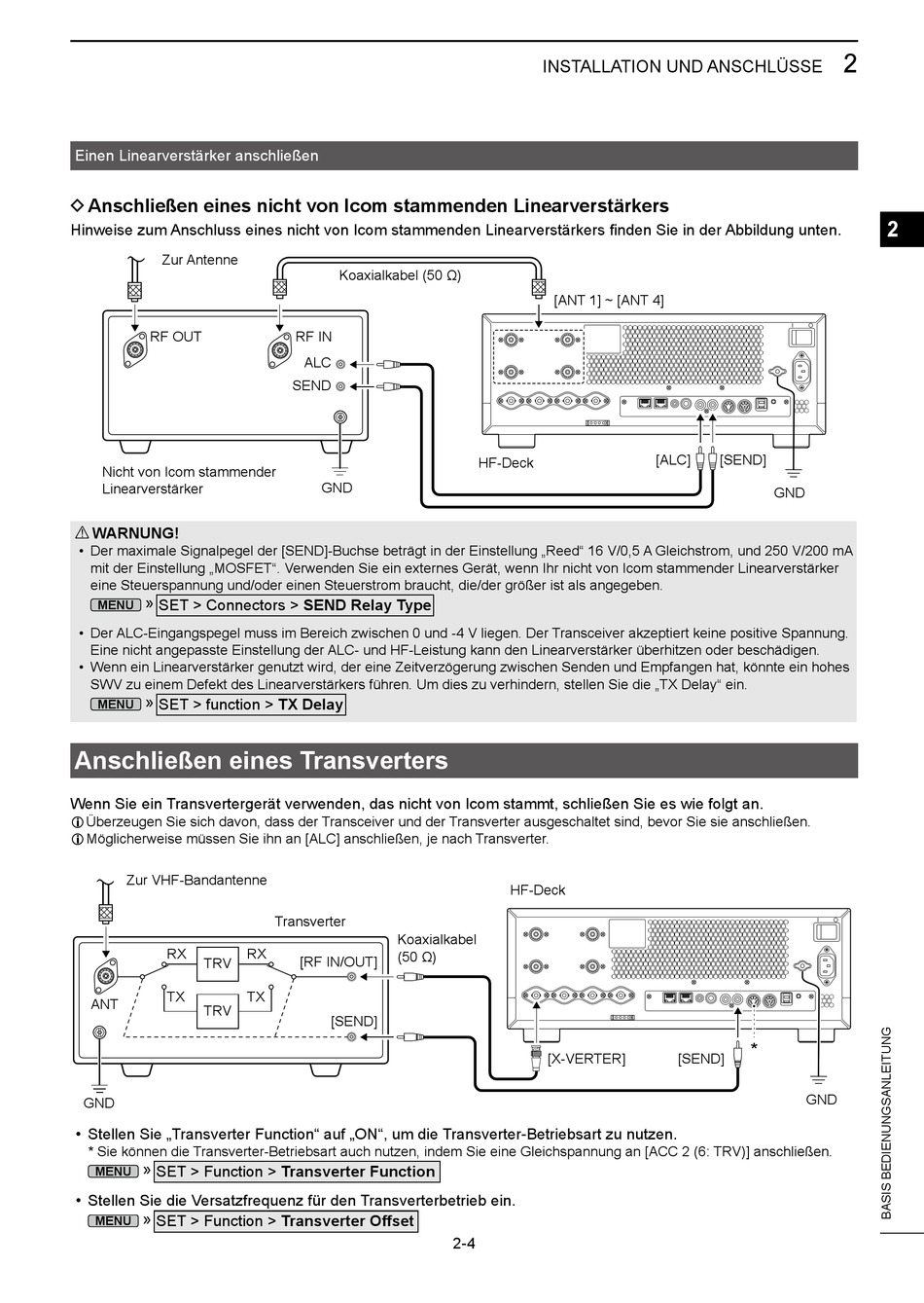

Hinweise zum Anschluss eines nicht von Icom stammenden Linearverstärkers finden Sie in der Abbildung unten.
Zur Antenne
RF OUT
Nicht von Icom stammender
Linearverstärker
R WARNUNG!
• Der maximale Signalpegel der [SEND]-Buchse beträgt in der Einstellung „Reed" 16 V/0,5 A Gleichstrom, und 250 V/200 mA
mit der Einstellung „MOSFET". Verwenden Sie ein externes Gerät, wenn Ihr nicht von Icom stammender Linearverstärker
eine Steuerspannung und/oder einen Steuerstrom braucht, die/der größer ist als angegeben.
» SET > Connectors > SEND Relay Type
MENU
• Der ALC-Eingangspegel muss im Bereich zwischen 0 und -4 V liegen. Der Transceiver akzeptiert keine positive Spannung.
Eine nicht angepasste Einstellung der ALC- und HF-Leistung kann den Linearverstärker überhitzen oder beschädigen.
• Wenn ein Linearverstärker genutzt wird, der eine Zeitverzögerung zwischen Senden und Empfangen hat, könnte ein hohes
SWV zu einem Defekt des Linearverstärkers führen. Um dies zu verhindern, stellen Sie die „TX Delay" ein.
» SET > function > TX Delay
MENU
Anschließen eines Transverters
Wenn Sie ein Transvertergerät verwenden, das nicht von Icom stammt, schließen Sie es wie folgt an.
L Überzeugen Sie sich davon, dass der Transceiver und der Transverter ausgeschaltet sind, bevor Sie sie anschließen.
L Möglicherweise müssen Sie ihn an [ALC] anschließen, je nach Transverter.
Zur VHF-Bandantenne
RX
TRV
TX
ANT
TRV
GND
• Stellen Sie „Transverter Function" auf „ON", um die Transverter-Betriebsart zu nutzen.
* Sie können die Transverter-Betriebsart auch nutzen, indem Sie eine Gleichspannung an [ACC 2 (6: TRV)] anschließen.
» SET > Function > Transverter Function
MENU
• Stellen Sie die Versatzfrequenz für den Transverterbetrieb ein.
» SET > Function > Transverter Offset
MENU
Koaxialkabel (50 Ω)
RF IN
ALC
SEND
GND
Transverter
Koaxialkabel
RX
(50 Ω)
[RF IN/OUT]
TX
[SEND]
