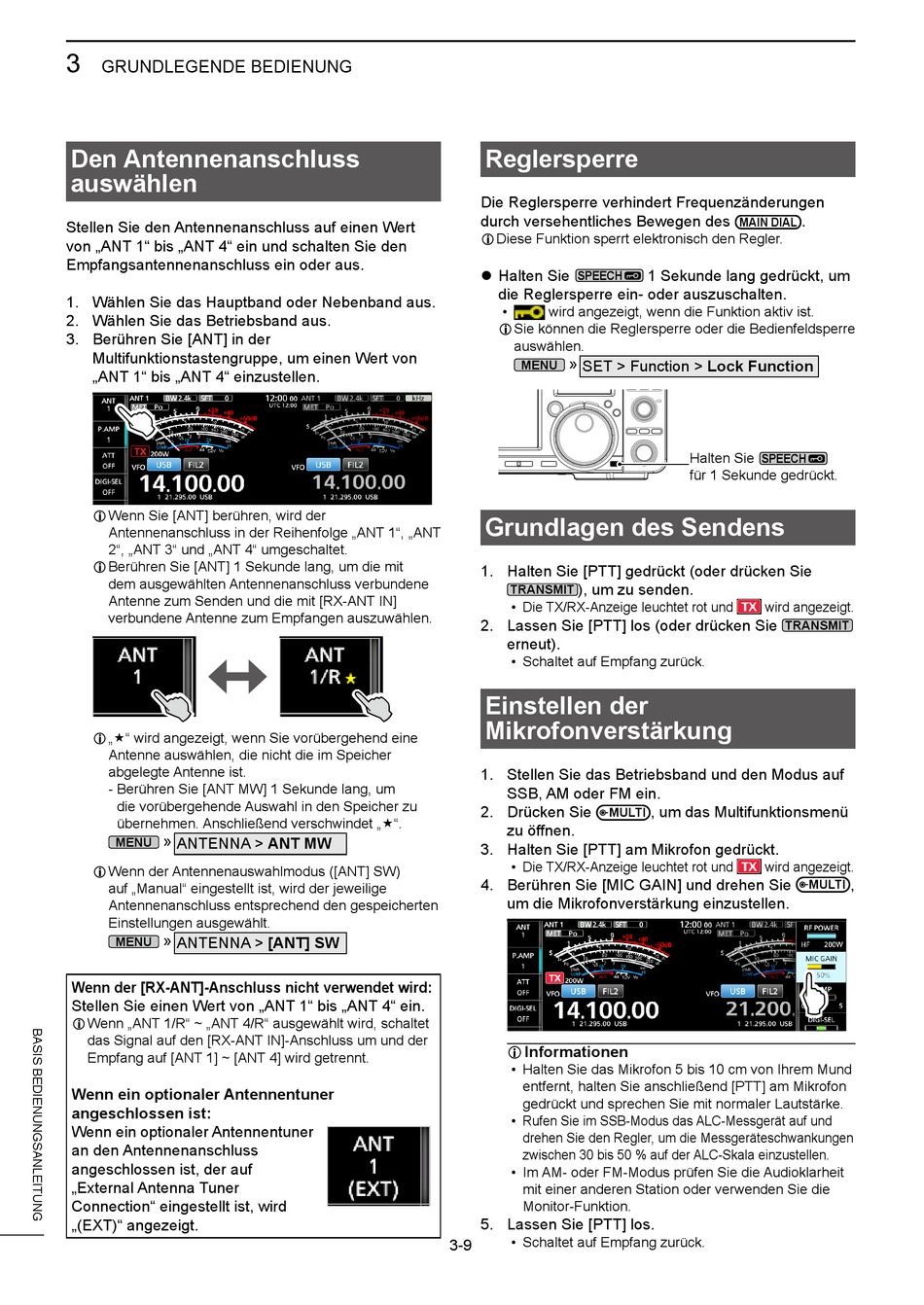

Icom IC-7760 Basis Bedienungsanleitung Seite 34

3
GRUNDLEGENDE BEDIENUNG
Den Antennenanschluss
auswählen
Stellen Sie den Antennenanschluss auf einen Wert
von „ANT 1" bis „ANT 4" ein und schalten Sie den
Empfangsantennenanschluss ein oder aus.
1. Wählen Sie das Hauptband oder Nebenband aus.
2. Wählen Sie das Betriebsband aus.
3. Berühren Sie [ANT] in der
Multifunktionstastengruppe, um einen Wert von
„ANT 1" bis „ANT 4" einzustellen.
L Wenn Sie [ANT] berühren, wird der
Antennenanschluss in der Reihenfolge „ANT 1", „ANT
2", „ANT 3" und „ANT 4" umgeschaltet.
L Berühren Sie [ANT] 1 Sekunde lang, um die mit
dem ausgewählten Antennenanschluss verbundene
Antenne zum Senden und die mit [RX-ANT IN]
verbundene Antenne zum Empfangen auszuwählen.
L „" wird angezeigt, wenn Sie vorübergehend eine
Antenne auswählen, die nicht die im Speicher
abgelegte Antenne ist.
- Berühren Sie [ANT MW] 1 Sekunde lang, um
die vorübergehende Auswahl in den Speicher zu
übernehmen. Anschließend verschwindet „".
» ANTENNA > ANT MW
MENU
L Wenn der Antennenauswahlmodus ([ANT] SW)
auf „Manual" eingestellt ist, wird der jeweilige
Antennenanschluss entsprechend den gespeicherten
Einstellungen ausgewählt.
» ANTENNA > [ANT] SW
MENU
Wenn der [RX-ANT]-Anschluss nicht verwendet wird:
Stellen Sie einen Wert von „ANT 1" bis „ANT 4" ein.
L Wenn „ANT 1/R" ~ „ANT 4/R" ausgewählt wird, schaltet
das Signal auf den [RX-ANT IN]-Anschluss um und der
Empfang auf [ANT 1] ~ [ANT 4] wird getrennt.
Wenn ein optionaler Antennentuner
angeschlossen ist:
Wenn ein optionaler Antennentuner
an den Antennenanschluss
angeschlossen ist, der auf
„External Antenna Tuner
Connection" eingestellt ist, wird
„(EXT)" angezeigt.
Reglersperre
Die Reglersperre verhindert Frequenzänderungen
durch versehentliches Bewegen des
L Diese Funktion sperrt elektronisch den Regler.
z Halten Sie
SPEECH
die Reglersperre ein- oder auszuschalten.
• wird angezeigt, wenn die Funktion aktiv ist.
L Sie können die Reglersperre oder die Bedienfeldsperre
auswählen.
» SET > Function > Lock Function
MENU
Grundlagen des Sendens
1. Halten Sie [PTT] gedrückt (oder drücken Sie
), um zu senden.
TRANSMIT
• Die TX/RX-Anzeige leuchtet rot und
2. Lassen Sie [PTT] los (oder drücken Sie
erneut).
• Schaltet auf Empfang zurück.
Einstellen der
Mikrofonverstärkung
1. Stellen Sie das Betriebsband und den Modus auf
SSB, AM oder FM ein.
2. Drücken Sie
MULTI
zu öffnen.
3. Halten Sie [PTT] am Mikrofon gedrückt.
• Die TX/RX-Anzeige leuchtet rot und
4. Berühren Sie [MIC GAIN] und drehen Sie
um die Mikrofonverstärkung einzustellen.
L Informationen
• Halten Sie das Mikrofon 5 bis 10 cm von Ihrem Mund
entfernt, halten Sie anschließend [PTT] am Mikrofon
gedrückt und sprechen Sie mit normaler Lautstärke.
• Rufen Sie im SSB-Modus das ALC-Messgerät auf und
drehen Sie den Regler, um die Messgeräteschwankungen
zwischen 30 bis 50 % auf der ALC-Skala einzustellen.
• Im AM- oder FM-Modus prüfen Sie die Audioklarheit
mit einer anderen Station oder verwenden Sie die
Monitor-Funktion.
5. Lassen Sie [PTT] los.
• Schaltet auf Empfang zurück.
3-9
.
MAIN DIAL
1 Sekunde lang gedrückt, um
Halten Sie
SPEECH
für 1 Sekunde gedrückt.
wird angezeigt.
TRANSMIT
, um das Multifunktionsmenü
wird angezeigt.
MULTI
,
