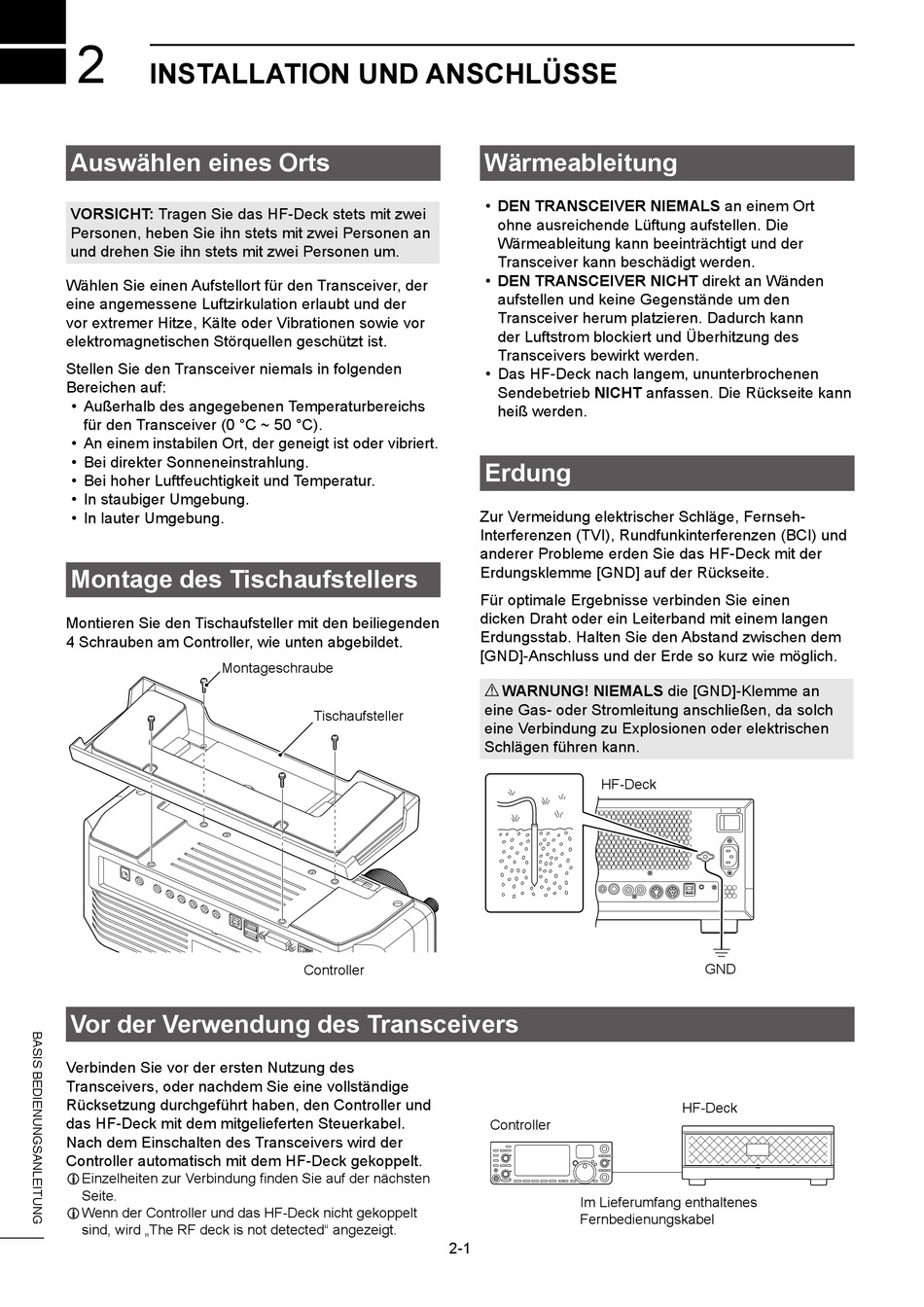

INSTALLATION UND ANSCHLÜSSE
Auswählen eines Orts
VORSICHT: Tragen Sie das HF-Deck stets mit zwei
Personen, heben Sie ihn stets mit zwei Personen an
und drehen Sie ihn stets mit zwei Personen um.
Wählen Sie einen Aufstellort für den Transceiver, der
eine angemessene Luftzirkulation erlaubt und der
vor extremer Hitze, Kälte oder Vibrationen sowie vor
elektromagnetischen Störquellen geschützt ist.
Stellen Sie den Transceiver niemals in folgenden
Bereichen auf:
• Außerhalb des angegebenen Temperaturbereichs
für den Transceiver (0 °C ~ 50 °C).
• An einem instabilen Ort, der geneigt ist oder vibriert.
• Bei direkter Sonneneinstrahlung.
• Bei hoher Luftfeuchtigkeit und Temperatur.
• In staubiger Umgebung.
• In lauter Umgebung.
Montage des Tischaufstellers
Montieren Sie den Tischaufsteller mit den beiliegenden
4 Schrauben am Controller, wie unten abgebildet.
Montageschraube
Vor der Verwendung des Transceivers
Verbinden Sie vor der ersten Nutzung des
Transceivers, oder nachdem Sie eine vollständige
Rücksetzung durchgeführt haben, den Controller und
das HF-Deck mit dem mitgelieferten Steuerkabel.
Nach dem Einschalten des Transceivers wird der
Controller automatisch mit dem HF-Deck gekoppelt.
L Einzelheiten zur Verbindung finden Sie auf der nächsten
Seite.
L Wenn der Controller und das HF-Deck nicht gekoppelt
sind, wird „The RF deck is not detected" angezeigt.
Tischaufsteller
Controller
2-1
Wärmeableitung
• DEN TRANSCEIVER NIEMALS an einem Ort
ohne ausreichende Lüftung aufstellen. Die
Wärmeableitung kann beeinträchtigt und der
Transceiver kann beschädigt werden.
• DEN TRANSCEIVER NICHT direkt an Wänden
aufstellen und keine Gegenstände um den
Transceiver herum platzieren. Dadurch kann
der Luftstrom blockiert und Überhitzung des
Transceivers bewirkt werden.
• Das HF-Deck nach langem, ununterbrochenen
Sendebetrieb NICHT anfassen. Die Rückseite kann
heiß werden.
Erdung
Zur Vermeidung elektrischer Schläge, Fernseh-
Interferenzen (TVI), Rundfunkinterferenzen (BCI) und
anderer Probleme erden Sie das HF-Deck mit der
Erdungsklemme [GND] auf der Rückseite.
Für optimale Ergebnisse verbinden Sie einen
dicken Draht oder ein Leiterband mit einem langen
Erdungsstab. Halten Sie den Abstand zwischen dem
[GND]-Anschluss und der Erde so kurz wie möglich.
R WARNUNG! NIEMALS die [GND]-Klemme an
eine Gas- oder Stromleitung anschließen, da solch
eine Verbindung zu Explosionen oder elektrischen
Schlägen führen kann.
HF-Deck
Controller
Im Lieferumfang enthaltenes
Fernbedienungskabel
GND
HF-Deck
