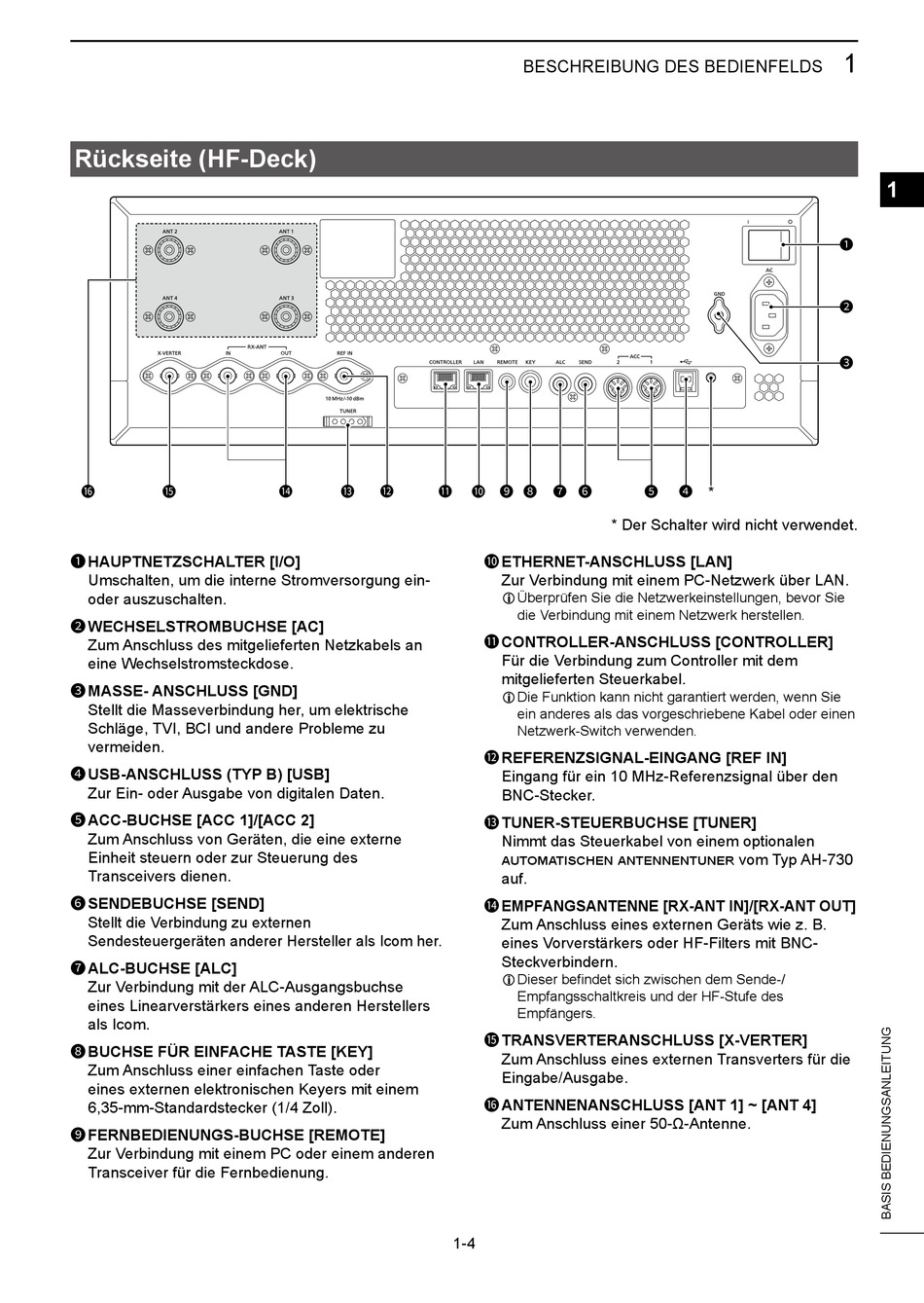

Rückseite (HF-Deck)
16 15
1 HAUPTNETZSCHALTER [I/O]
Umschalten, um die interne Stromversorgung ein-
oder auszuschalten.
2 WECHSELSTROMBUCHSE [AC]
Zum Anschluss des mitgelieferten Netzkabels an
eine Wechselstromsteckdose.
3 MASSE- ANSCHLUSS [GND]
Stellt die Masseverbindung her, um elektrische
Schläge, TVI, BCI und andere Probleme zu
vermeiden.
4 USB-ANSCHLUSS (TYP B) [USB]
Zur Ein- oder Ausgabe von digitalen Daten.
5 ACC-BUCHSE [ACC 1]/[ACC 2]
Zum Anschluss von Geräten, die eine externe
Einheit steuern oder zur Steuerung des
Transceivers dienen.
6 SENDEBUCHSE [SEND]
Stellt die Verbindung zu externen
Sendesteuergeräten anderer Hersteller als Icom her.
7 ALC-BUCHSE [ALC]
Zur Verbindung mit der ALC-Ausgangsbuchse
eines Linearverstärkers eines anderen Herstellers
als Icom.
8 BUCHSE FÜR EINFACHE TASTE [KEY]
Zum Anschluss einer einfachen Taste oder
eines externen elektronischen Keyers mit einem
6,35-mm-Standardstecker (1/4 Zoll).
9 FERNBEDIENUNGS-BUCHSE [REMOTE]
Zur Verbindung mit einem PC oder einem anderen
Transceiver für die Fernbedienung.
14 13 12 11
1-4
BESCHREIBUNG DES BEDIENFELDS
10 9 8 7 6 5
* Der Schalter wird nicht verwendet.
10 ETHERNET-ANSCHLUSS [LAN]
Zur Verbindung mit einem PC-Netzwerk über LAN.
L Überprüfen Sie die Netzwerkeinstellungen, bevor Sie
die Verbindung mit einem Netzwerk herstellen.
11 CONTROLLER-ANSCHLUSS [CONTROLLER]
Für die Verbindung zum Controller mit dem
mitgelieferten Steuerkabel.
L Die Funktion kann nicht garantiert werden, wenn Sie
ein anderes als das vorgeschriebene Kabel oder einen
Netzwerk-Switch verwenden.
12 REFERENZSIGNAL-EINGANG [REF IN]
Eingang für ein 10 MHz-Referenzsignal über den
BNC-Stecker.
13 TUNER-STEUERBUCHSE [TUNER]
Nimmt das Steuerkabel von einem optionalen
automatischen antennentuner vom Typ AH-730
auf.
14 EMPFANGSANTENNE [RX-ANT IN]/[RX-ANT OUT]
Zum Anschluss eines externen Geräts wie z. B.
eines Vorverstärkers oder HF-Filters mit BNC-
Steckverbindern.
L Dieser befindet sich zwischen dem Sende-/
Empfangsschaltkreis und der HF-Stufe des
Empfängers.
15 TRANSVERTERANSCHLUSS [X-VERTER]
Zum Anschluss eines externen Transverters für die
Eingabe/Ausgabe.
16 ANTENNENANSCHLUSS [ANT 1] ~ [ANT 4]
Zum Anschluss einer 50-Ω-Antenne.
