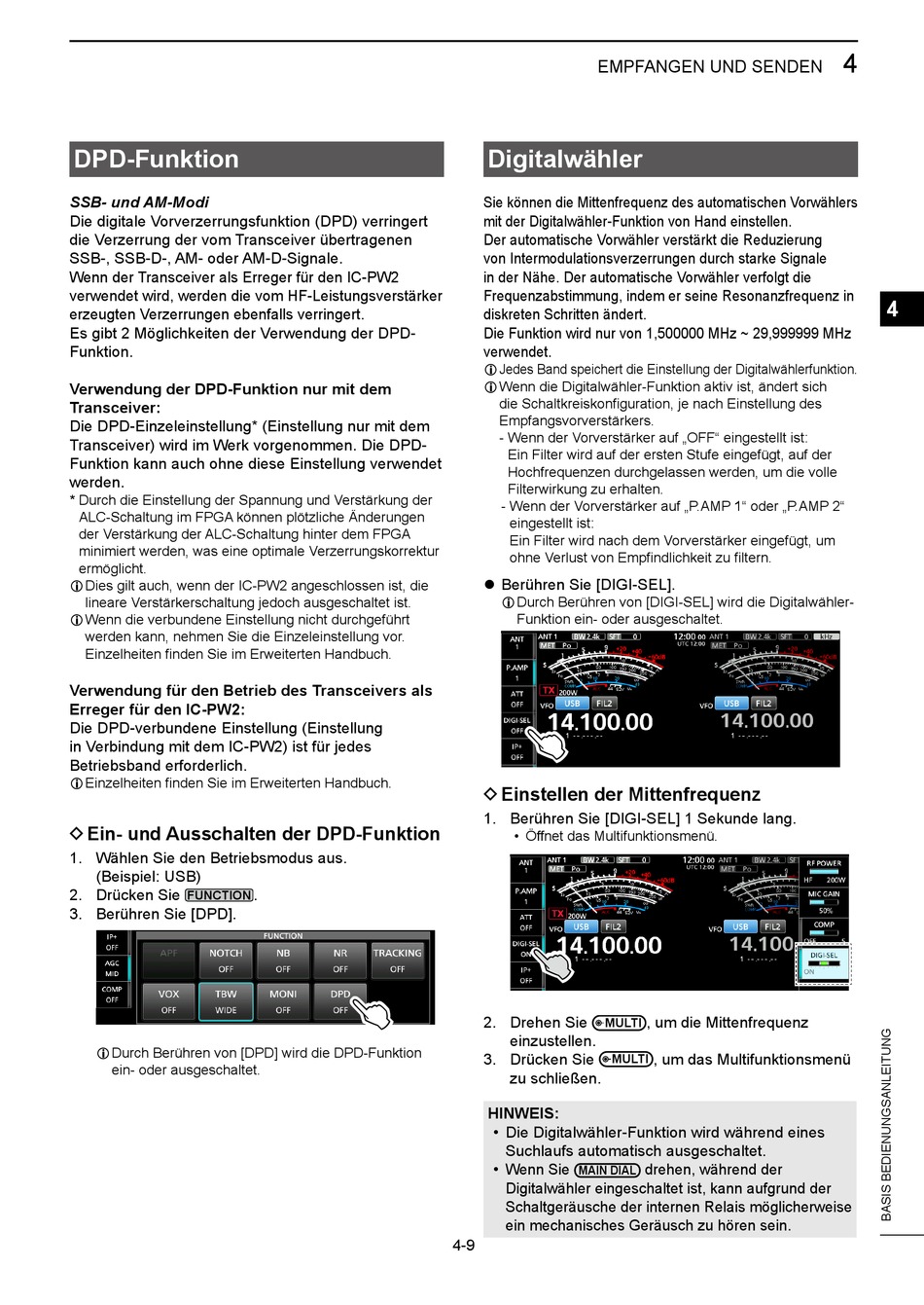

Icom IC-7760 Basis Bedienungsanleitung Seite 45

DPD-Funktion
SSB- und AM-Modi
Die digitale Vorverzerrungsfunktion (DPD) verringert
die Verzerrung der vom Transceiver übertragenen
SSB-, SSB-D-, AM- oder AM-D-Signale.
Wenn der Transceiver als Erreger für den IC-PW2
verwendet wird, werden die vom HF-Leistungsverstärker
erzeugten Verzerrungen ebenfalls verringert.
Es gibt 2 Möglichkeiten der Verwendung der DPD-
Funktion.
Verwendung der DPD-Funktion nur mit dem
Transceiver:
Die DPD-Einzeleinstellung* (Einstellung nur mit dem
Transceiver) wird im Werk vorgenommen. Die DPD-
Funktion kann auch ohne diese Einstellung verwendet
werden.
* Durch die Einstellung der Spannung und Verstärkung der
ALC-Schaltung im FPGA können plötzliche Änderungen
der Verstärkung der ALC-Schaltung hinter dem FPGA
minimiert werden, was eine optimale Verzerrungskorrektur
ermöglicht.
L Dies gilt auch, wenn der IC-PW2 angeschlossen ist, die
lineare Verstärkerschaltung jedoch ausgeschaltet ist.
L Wenn die verbundene Einstellung nicht durchgeführt
werden kann, nehmen Sie die Einzeleinstellung vor.
Einzelheiten finden Sie im Erweiterten Handbuch.
Verwendung für den Betrieb des Transceivers als
Erreger für den IC-PW2:
Die DPD-verbundene Einstellung (Einstellung
in Verbindung mit dem IC-PW2) ist für jedes
Betriebsband erforderlich.
L Einzelheiten finden Sie im Erweiterten Handbuch.
D Ein- und Ausschalten der DPD-Funktion
1. Wählen Sie den Betriebsmodus aus.
(Beispiel: USB)
2. Drücken Sie
FUNCTION
3. Berühren Sie [DPD].
L Durch Berühren von [DPD] wird die DPD-Funktion
ein- oder ausgeschaltet.
.
EMPFANGEN UND SENDEN
Digitalwähler
Sie können die Mittenfrequenz des automatischen Vorwählers
mit der Digitalwähler-Funktion von Hand einstellen.
Der automatische Vorwähler verstärkt die Reduzierung
von Intermodulationsverzerrungen durch starke Signale
in der Nähe. Der automatische Vorwähler verfolgt die
Frequenzabstimmung, indem er seine Resonanzfrequenz in
diskreten Schritten ändert.
Die Funktion wird nur von 1,500000 MHz ~ 29,999999 MHz
verwendet.
L Jedes Band speichert die Einstellung der Digitalwählerfunktion.
L Wenn die Digitalwähler-Funktion aktiv ist, ändert sich
die Schaltkreiskonfiguration, je nach Einstellung des
Empfangsvorverstärkers.
- Wenn der Vorverstärker auf „OFF" eingestellt ist:
Ein Filter wird auf der ersten Stufe eingefügt, auf der
Hochfrequenzen durchgelassen werden, um die volle
Filterwirkung zu erhalten.
- Wenn der Vorverstärker auf „P.AMP 1" oder „P.AMP 2"
eingestellt ist:
Ein Filter wird nach dem Vorverstärker eingefügt, um
ohne Verlust von Empfindlichkeit zu filtern.
z Berühren Sie [DIGI-SEL].
L Durch Berühren von [DIGI-SEL] wird die Digitalwähler-
Funktion ein- oder ausgeschaltet.
D Einstellen der Mittenfrequenz
1. Berühren Sie [DIGI-SEL] 1 Sekunde lang.
• Öffnet das Multifunktionsmenü.
2. Drehen Sie
MULTI
einzustellen.
3. Drücken Sie
MULTI
zu schließen.
HINWEIS:
• Die Digitalwähler-Funktion wird während eines
Suchlaufs automatisch ausgeschaltet.
• Wenn Sie
MAIN DIAL
Digitalwähler eingeschaltet ist, kann aufgrund der
Schaltgeräusche der internen Relais möglicherweise
ein mechanisches Geräusch zu hören sein.
4-9
, um die Mittenfrequenz
, um das Multifunktionsmenü
drehen, während der
