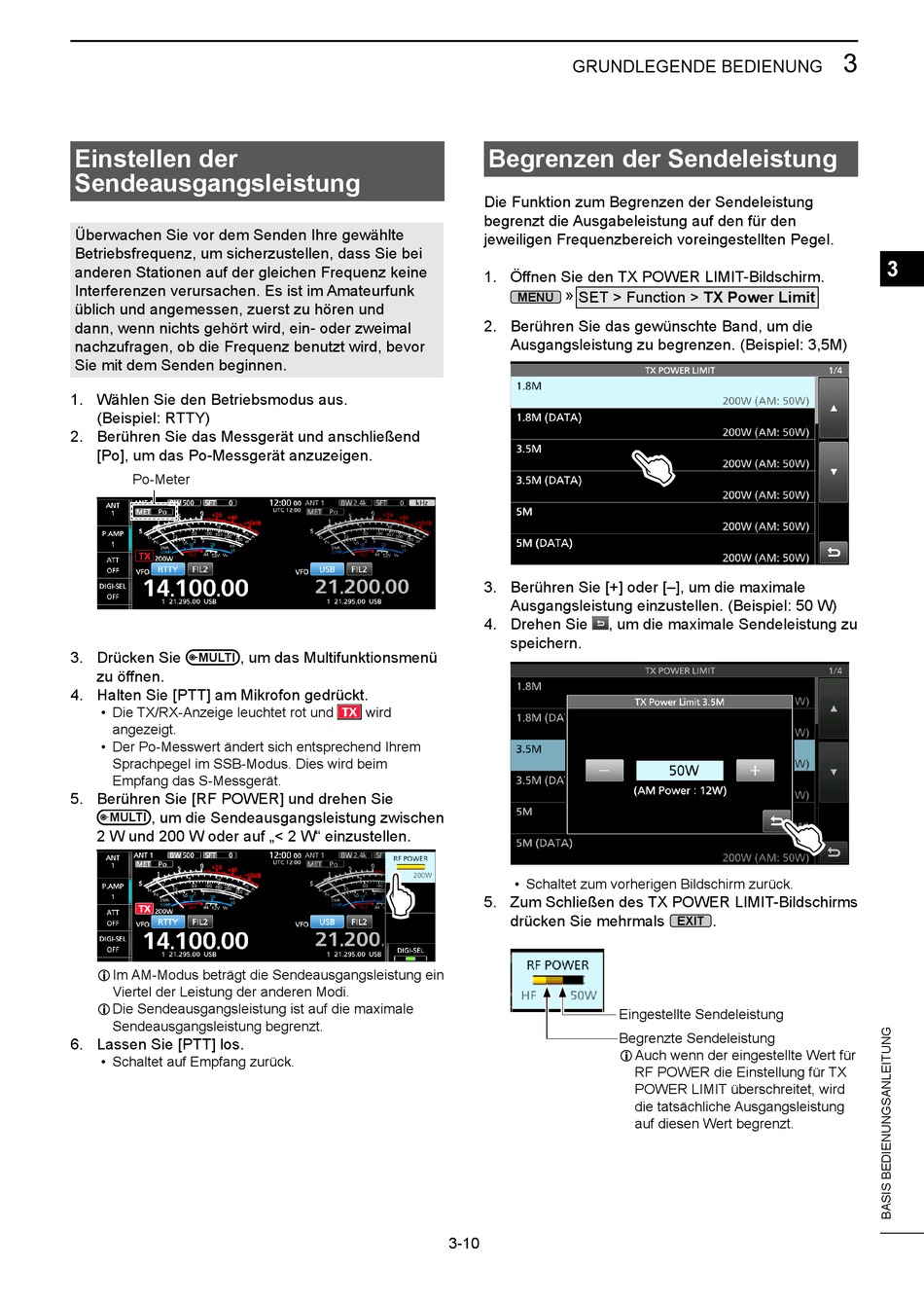

Icom IC-7760 Basis Bedienungsanleitung Seite 35

Einstellen der
Sendeausgangsleistung
Überwachen Sie vor dem Senden Ihre gewählte
Betriebsfrequenz, um sicherzustellen, dass Sie bei
anderen Stationen auf der gleichen Frequenz keine
Interferenzen verursachen. Es ist im Amateurfunk
üblich und angemessen, zuerst zu hören und
dann, wenn nichts gehört wird, ein- oder zweimal
nachzufragen, ob die Frequenz benutzt wird, bevor
Sie mit dem Senden beginnen.
1. Wählen Sie den Betriebsmodus aus.
(Beispiel: RTTY)
2. Berühren Sie das Messgerät und anschließend
[Po], um das Po-Messgerät anzuzeigen.
Po-Meter
3. Drücken Sie , um das Multifunktionsmenü
MULTI
zu öffnen.
4. Halten Sie [PTT] am Mikrofon gedrückt.
• Die TX/RX-Anzeige leuchtet rot und
angezeigt.
• Der Po-Messwert ändert sich entsprechend Ihrem
Sprachpegel im SSB-Modus. Dies wird beim
Empfang das S-Messgerät.
5. Berühren Sie [RF POWER] und drehen Sie
, um die Sendeausgangsleistung zwischen
MULTI
2 W und 200 W oder auf „< 2 W" einzustellen.
L Im AM-Modus beträgt die Sendeausgangsleistung ein
Viertel der Leistung der anderen Modi.
L Die Sendeausgangsleistung ist auf die maximale
Sendeausgangsleistung begrenzt.
6. Lassen Sie [PTT] los.
• Schaltet auf Empfang zurück.
Begrenzen der Sendeleistung
Die Funktion zum Begrenzen der Sendeleistung
begrenzt die Ausgabeleistung auf den für den
jeweiligen Frequenzbereich voreingestellten Pegel.
1. Öffnen Sie den TX POWER LIMIT-Bildschirm.
MENU
2. Berühren Sie das gewünschte Band, um die
Ausgangsleistung zu begrenzen. (Beispiel: 3,5M)
3. Berühren Sie [+] oder [–], um die maximale
Ausgangsleistung einzustellen. (Beispiel: 50 W)
4. Drehen Sie
speichern.
wird
• Schaltet zum vorherigen Bildschirm zurück.
5. Zum Schließen des TX POWER LIMIT-Bildschirms
drücken Sie mehrmals
3-10
GRUNDLEGENDE BEDIENUNG
» SET > Function > TX Power Limit
, um die maximale Sendeleistung zu
.
EXIT
Eingestellte Sendeleistung
Begrenzte Sendeleistung
L Auch wenn der eingestellte Wert für
RF POWER die Einstellung für TX
POWER LIMIT überschreitet, wird
die tatsächliche Ausgangsleistung
auf diesen Wert begrenzt.
3
3
