4

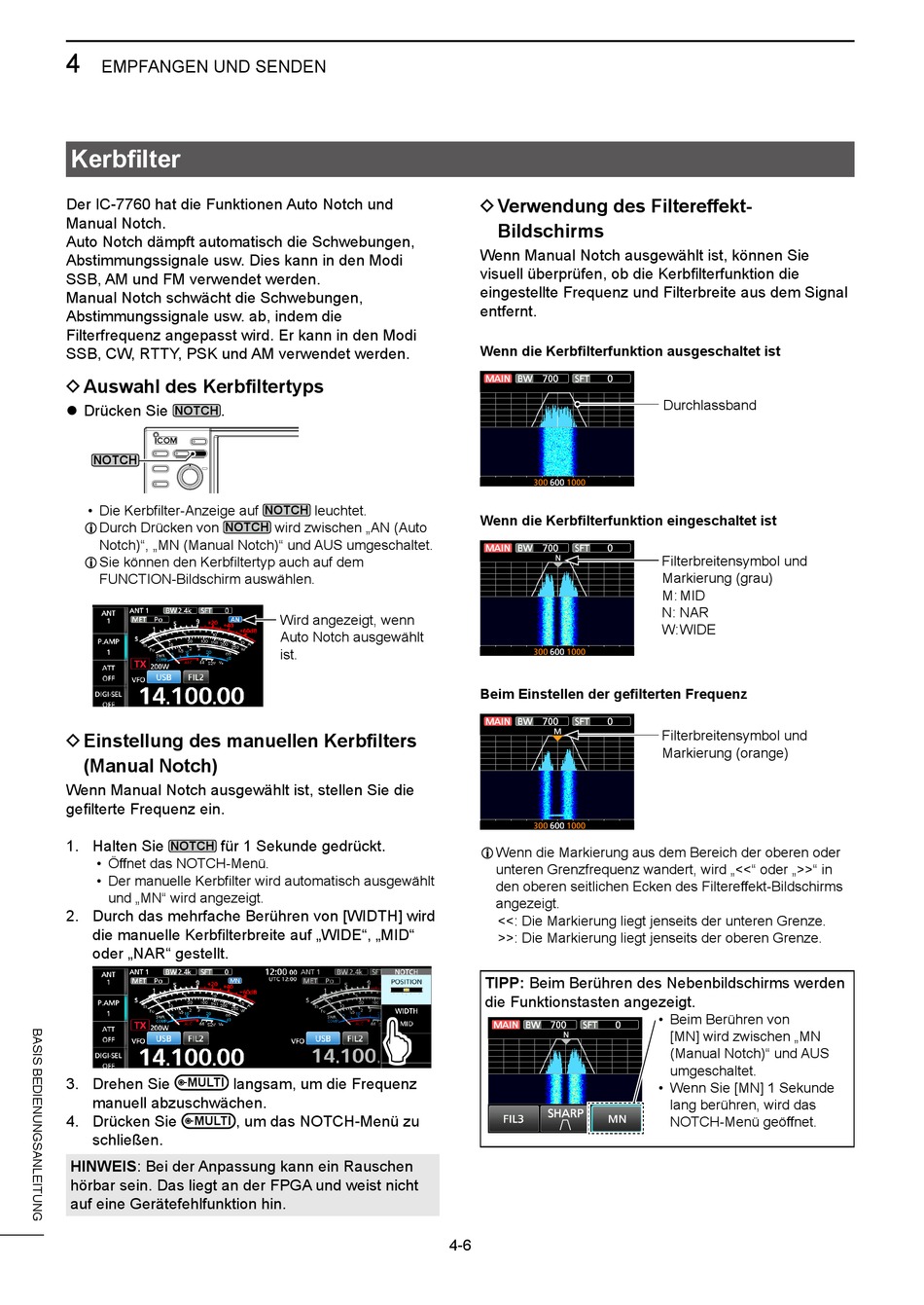

EMPFANGEN UND SENDEN
Kerbfilter
Der IC-7760 hat die Funktionen Auto Notch und
Manual Notch.
Auto Notch dämpft automatisch die Schwebungen,
Abstimmungssignale usw. Dies kann in den Modi
SSB, AM und FM verwendet werden.
Manual Notch schwächt die Schwebungen,
Abstimmungssignale usw. ab, indem die
Filterfrequenz angepasst wird. Er kann in den Modi
SSB, CW, RTTY, PSK und AM verwendet werden.
D Auswahl des Kerbfiltertyps
z Drücken Sie .
NOTCH
NOTCH
• Die Kerbfilter-Anzeige auf
L Durch Drücken von
NOTCH
Notch)", „MN (Manual Notch)" und AUS umgeschaltet.
L Sie können den Kerbfiltertyp auch auf dem
FUNCTION-Bildschirm auswählen.
D Einstellung des manuellen Kerbfilters
(Manual Notch)
Wenn Manual Notch ausgewählt ist, stellen Sie die
gefilterte Frequenz ein.
1. Halten Sie für 1 Sekunde gedrückt.
NOTCH
• Öffnet das NOTCH-Menü.
• Der manuelle Kerbfilter wird automatisch ausgewählt
und „MN" wird angezeigt.
2. Durch das mehrfache Berühren von [WIDTH] wird
die manuelle Kerbfilterbreite auf „WIDE", „MID"
oder „NAR" gestellt.
3. Drehen Sie langsam, um die Frequenz
MULTI
manuell abzuschwächen.
4. Drücken Sie , um das NOTCH-Menü zu
MULTI
schließen.
HINWEIS: Bei der Anpassung kann ein Rauschen
hörbar sein. Das liegt an der FPGA und weist nicht
auf eine Gerätefehlfunktion hin.
NOTCH leuchtet.
wird zwischen „AN (Auto
Wird angezeigt, wenn
Auto Notch ausgewählt
ist.
D Verwendung des Filtereffekt-
Bildschirms
Wenn Manual Notch ausgewählt ist, können Sie
visuell überprüfen, ob die Kerbfilterfunktion die
eingestellte Frequenz und Filterbreite aus dem Signal
entfernt.
Wenn die Kerbfilterfunktion ausgeschaltet ist
Wenn die Kerbfilterfunktion eingeschaltet ist
Beim Einstellen der gefilterten Frequenz
L Wenn die Markierung aus dem Bereich der oberen oder
unteren Grenzfrequenz wandert, wird „<<" oder „>>" in
den oberen seitlichen Ecken des Filtereffekt-Bildschirms
angezeigt.
<<: Die Markierung liegt jenseits der unteren Grenze.
>>: Die Markierung liegt jenseits der oberen Grenze.
TIPP: Beim Berühren des Nebenbildschirms werden
die Funktionstasten angezeigt.
4-6
Durchlassband
Filterbreitensymbol und
Markierung (grau)
M: MID
N: NAR
W: WIDE
Filterbreitensymbol und
Markierung (orange)
• Beim Berühren von
[MN] wird zwischen „MN
(Manual Notch)" und AUS
umgeschaltet.
• Wenn Sie [MN] 1 Sekunde
lang berühren, wird das
NOTCH-Menü geöffnet.
