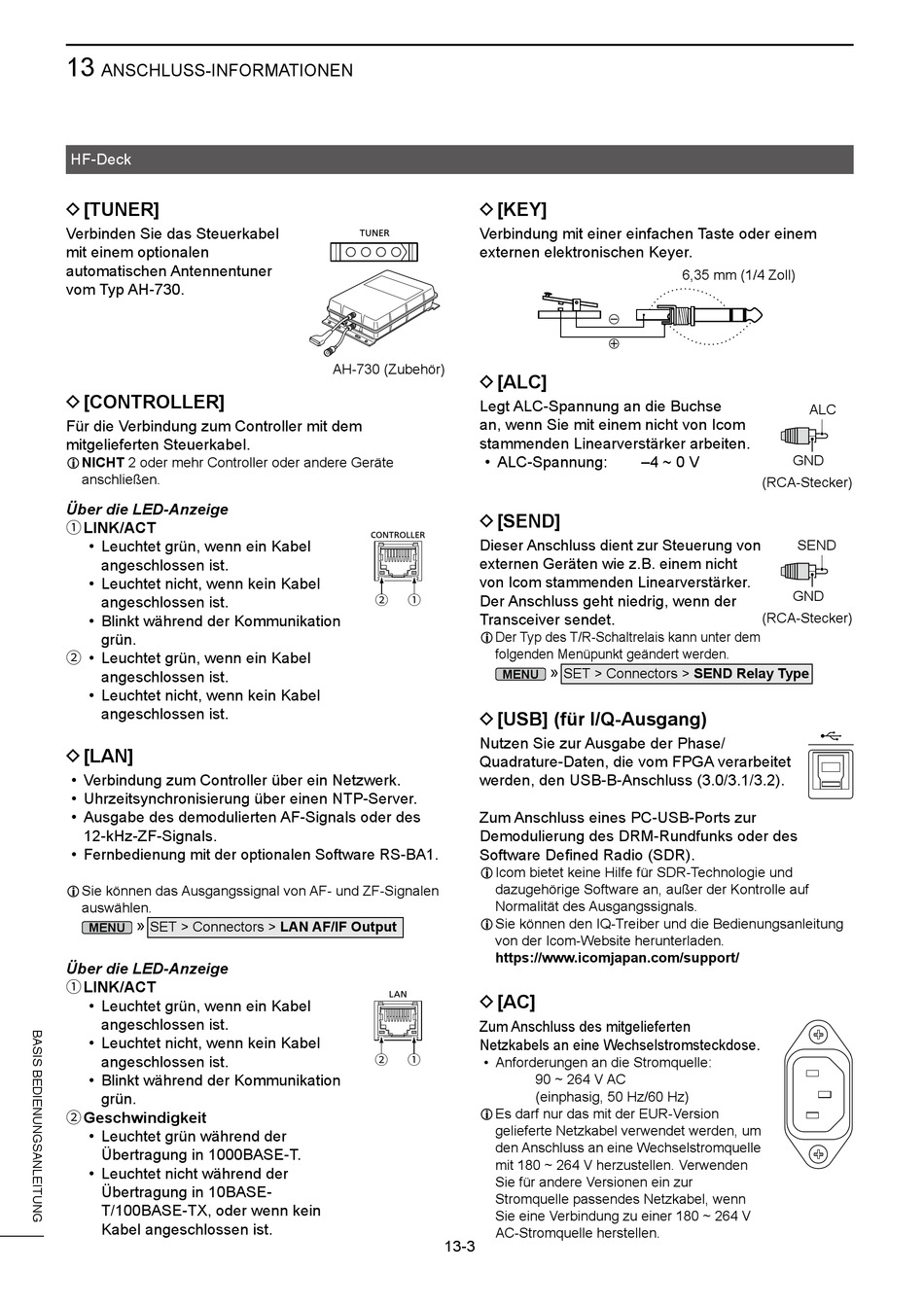

ANSCHLUSS-INFORMATIONEN
HF-Deck
D [TUNER]
Verbinden Sie das Steuerkabel
mit einem optionalen
automatischen Antennentuner
vom Typ AH-730.
D [CONTROLLER]
Für die Verbindung zum Controller mit dem
mitgelieferten Steuerkabel.
L NICHT 2 oder mehr Controller oder andere Geräte
anschließen.
Über die LED-Anzeige
1 LINK/ACT
• Leuchtet grün, wenn ein Kabel
angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
• Blinkt während der Kommunikation
grün.
2 • Leuchtet grün, wenn ein Kabel
angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
D [LAN]
• Verbindung zum Controller über ein Netzwerk.
• Uhrzeitsynchronisierung über einen NTP-Server.
• Ausgabe des demodulierten AF-Signals oder des
12-kHz-ZF-Signals.
• Fernbedienung mit der optionalen Software RS-BA1.
L Sie können das Ausgangssignal von AF- und ZF-Signalen
auswählen.
»
SET > Connectors > LAN AF/IF Output
MENU
Über die LED-Anzeige
1 LINK/ACT
• Leuchtet grün, wenn ein Kabel
angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
• Blinkt während der Kommunikation
grün.
2 Geschwindigkeit
• Leuchtet grün während der
Übertragung in 1000BASE-T.
• Leuchtet nicht während der
Übertragung in 10BASE-
T/100BASE-TX, oder wenn kein
Kabel angeschlossen ist.
D [KEY]
Verbindung mit einer einfachen Taste oder einem
externen elektronischen Keyer.
AH-730 (Zubehör)
D [ALC]
Legt ALC-Spannung an die Buchse
an, wenn Sie mit einem nicht von Icom
stammenden Linearverstärker arbeiten.
• ALC-Spannung:
D [SEND]
Dieser Anschluss dient zur Steuerung von
externen Geräten wie z.B. einem nicht
von Icom stammenden Linearverstärker.
Der Anschluss geht niedrig, wenn der
2 1
Transceiver sendet.
L Der Typ des T/R-Schaltrelais kann unter dem
folgenden Menüpunkt geändert werden.
MENU
D [USB] (für I/Q-Ausgang)
Nutzen Sie zur Ausgabe der Phase/
Quadrature-Daten, die vom FPGA verarbeitet
werden, den USB-B-Anschluss (3.0/3.1/3.2).
Zum Anschluss eines PC-USB-Ports zur
Demodulierung des DRM-Rundfunks oder des
Software Defined Radio (SDR).
L Icom bietet keine Hilfe für SDR-Technologie und
dazugehörige Software an, außer der Kontrolle auf
Normalität des Ausgangssignals.
L Sie können den IQ-Treiber und die Bedienungsanleitung
von der Icom-Website herunterladen.
https://www.icomjapan.com/support/
D [AC]
Zum Anschluss des mitgelieferten
Netzkabels an eine Wechselstromsteckdose.
2 1 • Anforderungen an die Stromquelle:
L Es darf nur das mit der EUR-Version
gelieferte Netzkabel verwendet werden, um
den Anschluss an eine Wechselstromquelle
mit 180 ~ 264 V herzustellen. Verwenden
Sie für andere Versionen ein zur
Stromquelle passendes Netzkabel, wenn
Sie eine Verbindung zu einer 180 ~ 264 V
AC-Stromquelle herstellen.
13-3
6,35 mm (1/4 Zoll)
_
+
–4 ~ 0 V
»
SET > Connectors > SEND Relay Type
90 ~ 264 V AC
(einphasig, 50 Hz/60 Hz)
ALC
GND
(RCA-Stecker)
SEND
GND
(RCA-Stecker)
