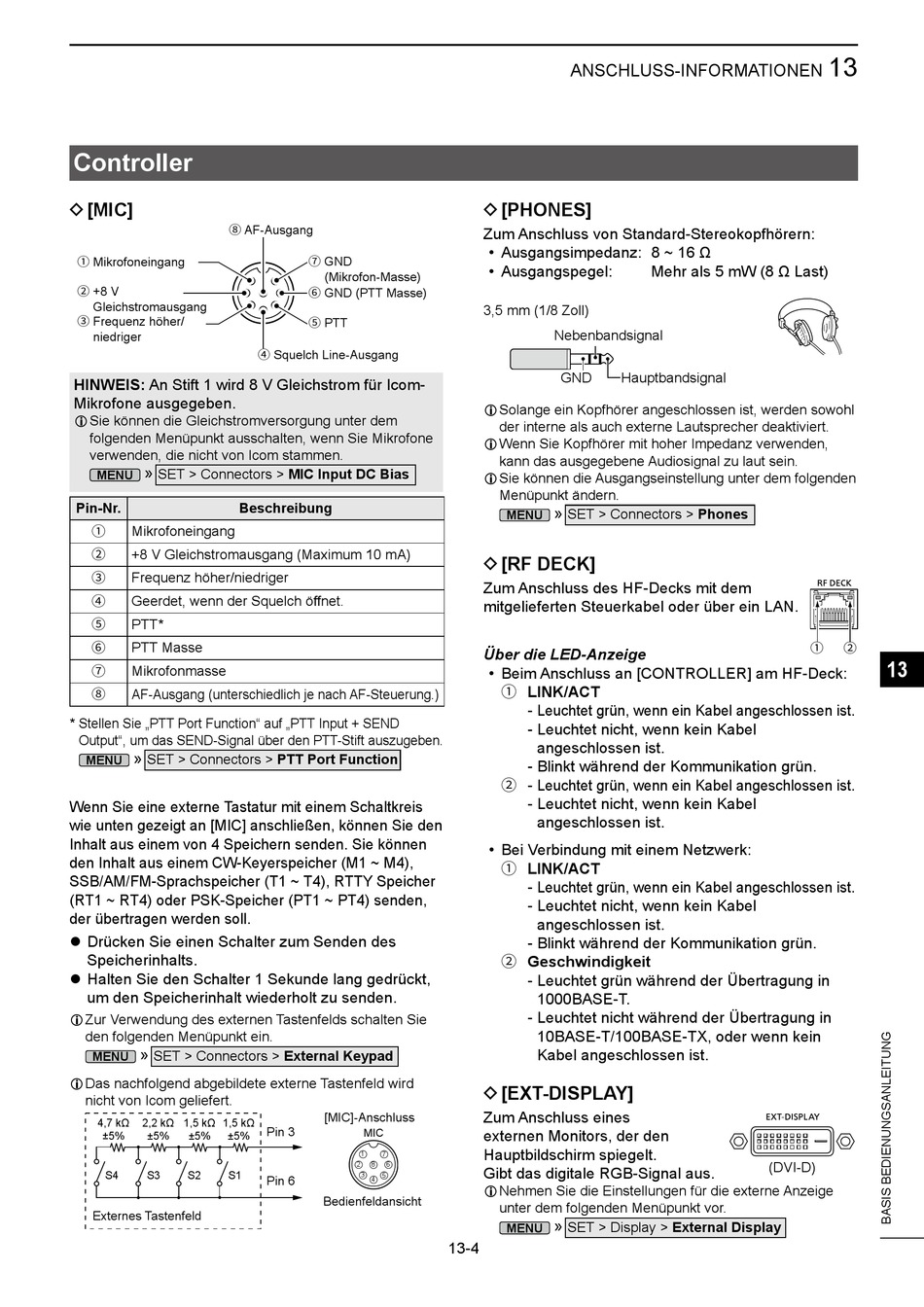

Icom IC-7760 Basis Bedienungsanleitung Seite 79

Controller
D [MIC]
8 AF-Ausgang
1 Mikrofoneingang
2 +8 V
Gleichstromausgang
3 Frequenz höher/
niedriger
HINWEIS: An Stift 1 wird 8 V Gleichstrom für Icom-
Mikrofone ausgegeben.
L Sie können die Gleichstromversorgung unter dem
folgenden Menüpunkt ausschalten, wenn Sie Mikrofone
verwenden, die nicht von Icom stammen.
»
SET > Connectors > MIC Input DC Bias
MENU
Pin-Nr. Beschreibung
Mikrofoneingang
1
+8 V Gleichstromausgang (Maximum 10 mA)
2
Frequenz höher/niedriger
3
Geerdet, wenn der Squelch öffnet.
4
PTT*
5
PTT Masse
6
Mikrofonmasse
7
AF-Ausgang (unterschiedlich je nach AF-Steuerung.)
8
* Stellen Sie „PTT Port Function" auf „PTT Input + SEND
Output", um das SEND-Signal über den PTT-Stift auszugeben.
»
SET > Connectors > PTT Port Function
MENU
Wenn Sie eine externe Tastatur mit einem Schaltkreis
wie unten gezeigt an [MIC] anschließen, können Sie den
Inhalt aus einem von 4 Speichern senden. Sie können
den Inhalt aus einem CW-Keyerspeicher (M1 ~ M4),
SSB/AM/FM-Sprachspeicher (T1 ~ T4), RTTY Speicher
(RT1 ~ RT4) oder PSK-Speicher (PT1 ~ PT4) senden,
der übertragen werden soll.
z Drücken Sie einen Schalter zum Senden des
Speicherinhalts.
z Halten Sie den Schalter 1 Sekunde lang gedrückt,
um den Speicherinhalt wiederholt zu senden.
L Zur Verwendung des externen Tastenfelds schalten Sie
den folgenden Menüpunkt ein.
»
SET > Connectors > External Keypad
MENU
L Das nachfolgend abgebildete externe Tastenfeld wird
nicht von Icom geliefert.
4,7 kΩ 2,2 kΩ 1,5 kΩ 1,5 kΩ
± 5%
±5% ±5% ±5%
S4 S3 S2 S1
Externes Tastenfeld
7 GND
(Mikrofon-Masse)
6 GND (PTT Masse)
5 PTT
4 Squelch Line-Ausgang
[MIC]-Anschluss
Pin 3
MIC
1
7
2 8 6
3 5
Pin 6
4
Bedienfeldansicht
ANSCHLUSS-INFORMATIONEN
D [PHONES]
Zum Anschluss von Standard-Stereokopfhörern:
• Ausgangsimpedanz: 8 ~ 16 Ω
• Ausgangspegel:
3,5 mm (1/8 Zoll)
Nebenbandsignal
GND Hauptbandsignal
L Solange ein Kopfhörer angeschlossen ist, werden sowohl
der interne als auch externe Lautsprecher deaktiviert.
L Wenn Sie Kopfhörer mit hoher Impedanz verwenden,
kann das ausgegebene Audiosignal zu laut sein.
L Sie können die Ausgangseinstellung unter dem folgenden
Menüpunkt ändern.
»
SET > Connectors > Phones
MENU
D [RF DECK]
Zum Anschluss des HF-Decks mit dem
mitgelieferten Steuerkabel oder über ein LAN.
Über die LED-Anzeige
• Beim Anschluss an [CONTROLLER] am HF-Deck:
1 LINK/ACT
- Leuchtet grün, wenn ein Kabel angeschlossen ist.
- Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
- Blinkt während der Kommunikation grün.
2 - Leuchtet grün, wenn ein Kabel angeschlossen ist.
- Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
• Bei Verbindung mit einem Netzwerk:
1 LINK/ACT
- Leuchtet grün, wenn ein Kabel angeschlossen ist.
- Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
- Blinkt während der Kommunikation grün.
2 Geschwindigkeit
- Leuchtet grün während der Übertragung in
1000BASE-T.
- Leuchtet nicht während der Übertragung in
10BASE-T/100BASE-TX, oder wenn kein
Kabel angeschlossen ist.
D [EXT-DISPLAY]
Zum Anschluss eines
externen Monitors, der den
Hauptbildschirm spiegelt.
Gibt das digitale RGB-Signal aus.
L Nehmen Sie die Einstellungen für die externe Anzeige
unter dem folgenden Menüpunkt vor.
»
SET > Display > External Display
MENU
13-4
M ehr als 5 mW (8 Ω Last)
1
(DVI-D)
13
