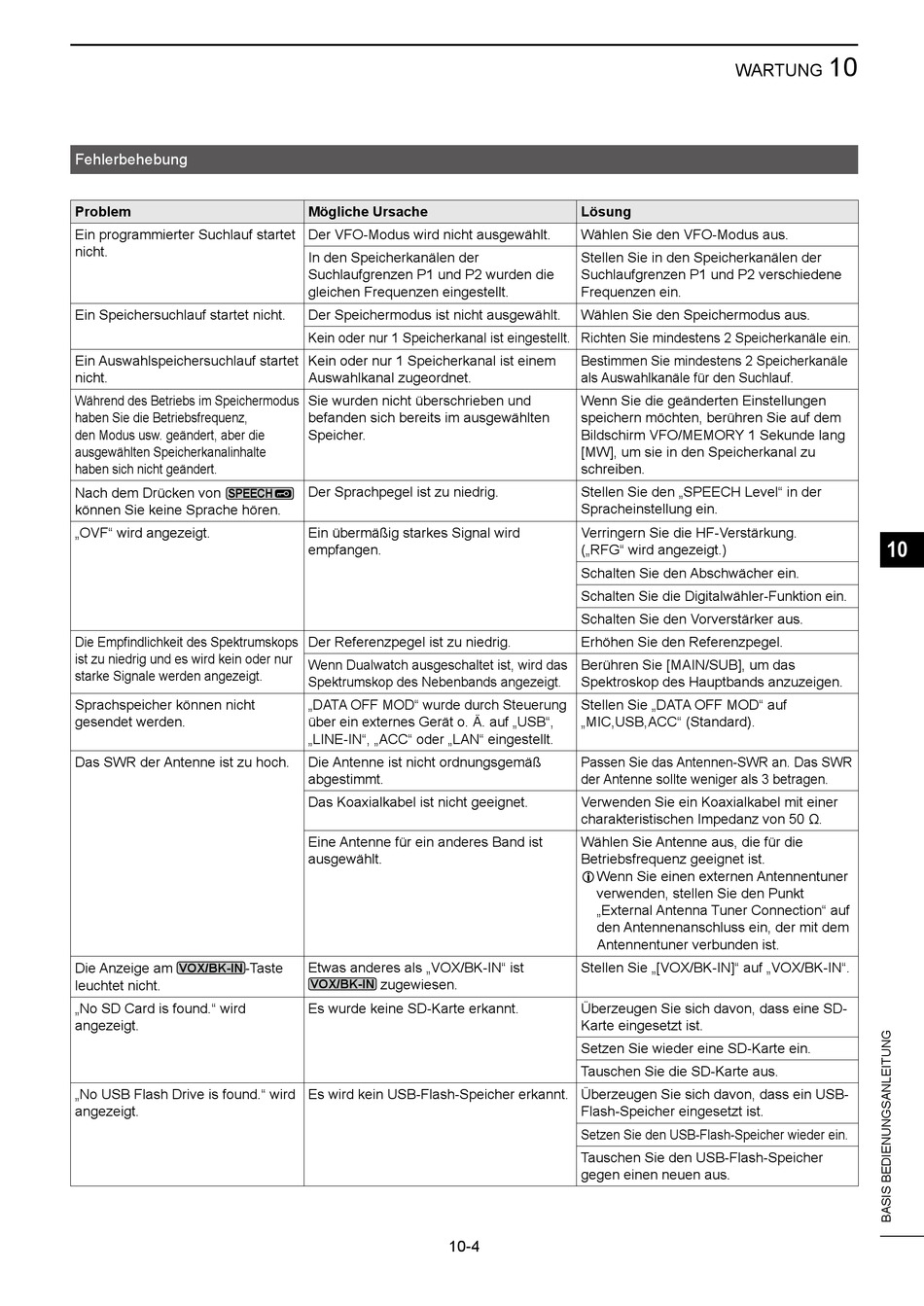

Icom IC-7760 Basis Bedienungsanleitung Seite 71

Fehlerbehebung
Problem
Ein programmierter Suchlauf startet
nicht.
Ein Speichersuchlauf startet nicht.
Ein Auswahlspeichersuchlauf startet
nicht.
Während des Betriebs im Speichermodus
haben Sie die Betriebsfrequenz,
den Modus usw. geändert, aber die
ausgewählten Speicherkanalinhalte
haben sich nicht geändert.
Nach dem Drücken von
SPEECH
können Sie keine Sprache hören.
„OVF" wird angezeigt.
Die Empfindlichkeit des Spektrumskops
ist zu niedrig und es wird kein oder nur
starke Signale werden angezeigt.
Sprachspeicher können nicht
gesendet werden.
Das SWR der Antenne ist zu hoch.
Die Anzeige am VOX/BK-IN -Taste
leuchtet nicht.
„No SD Card is found." wird
angezeigt.
„No USB Flash Drive is found." wird
angezeigt.
Mögliche Ursache
Der VFO-Modus wird nicht ausgewählt.
In den Speicherkanälen der
Suchlaufgrenzen P1 und P2 wurden die
gleichen Frequenzen eingestellt.
Der Speichermodus ist nicht ausgewählt.
Kein oder nur 1 Speicherkanal ist eingestellt. Richten Sie mindestens 2 Speicherkanäle ein.
Kein oder nur 1 Speicherkanal ist einem
Auswahlkanal zugeordnet.
Sie wurden nicht überschrieben und
befanden sich bereits im ausgewählten
Speicher.
Der Sprachpegel ist zu niedrig.
Ein übermäßig starkes Signal wird
empfangen.
Der Referenzpegel ist zu niedrig.
Wenn Dualwatch ausgeschaltet ist, wird das
Spektrumskop des Nebenbands angezeigt.
„DATA OFF MOD" wurde durch Steuerung
über ein externes Gerät o. Ä. auf „USB",
„LINE-IN", „ACC" oder „LAN" eingestellt.
Die Antenne ist nicht ordnungsgemäß
abgestimmt.
Das Koaxialkabel ist nicht geeignet.
Eine Antenne für ein anderes Band ist
ausgewählt.
Etwas anderes als „VOX/BK-IN" ist
zugewiesen.
VOX/BK-IN
Es wurde keine SD-Karte erkannt.
Es wird kein USB-Flash-Speicher erkannt. Überzeugen Sie sich davon, dass ein USB-
10-4
WARTUNG
Lösung
Wählen Sie den VFO-Modus aus.
Stellen Sie in den Speicherkanälen der
Suchlaufgrenzen P1 und P2 verschiedene
Frequenzen ein.
Wählen Sie den Speichermodus aus.
Bestimmen Sie mindestens 2 Speicherkanäle
als Auswahlkanäle für den Suchlauf.
Wenn Sie die geänderten Einstellungen
speichern möchten, berühren Sie auf dem
Bildschirm VFO/MEMORY 1 Sekunde lang
[MW], um sie in den Speicherkanal zu
schreiben.
Stellen Sie den „SPEECH Level" in der
Spracheinstellung ein.
Verringern Sie die HF-Verstärkung.
(„RFG" wird angezeigt.)
Schalten Sie den Abschwächer ein.
Schalten Sie die Digitalwähler-Funktion ein.
Schalten Sie den Vorverstärker aus.
Erhöhen Sie den Referenzpegel.
Berühren Sie [MAIN/SUB], um das
Spektroskop des Hauptbands anzuzeigen.
Stellen Sie „DATA OFF MOD" auf
„MIC,USB,ACC" (Standard).
Passen Sie das Antennen-SWR an. Das SWR
der Antenne sollte weniger als 3 betragen.
Verwenden Sie ein Koaxialkabel mit einer
charakteristischen Impedanz von 50 Ω.
Wählen Sie Antenne aus, die für die
Betriebsfrequenz geeignet ist.
L Wenn Sie einen externen Antennentuner
verwenden, stellen Sie den Punkt
„External Antenna Tuner Connection" auf
den Antennenanschluss ein, der mit dem
Antennentuner verbunden ist.
Stellen Sie „[VOX/BK-IN]" auf „VOX/BK-IN".
Überzeugen Sie sich davon, dass eine SD-
Karte eingesetzt ist.
Setzen Sie wieder eine SD-Karte ein.
Tauschen Sie die SD-Karte aus.
Flash-Speicher eingesetzt ist.
Setzen Sie den USB-Flash-Speicher wieder ein.
Tauschen Sie den USB-Flash-Speicher
gegen einen neuen aus.
