5

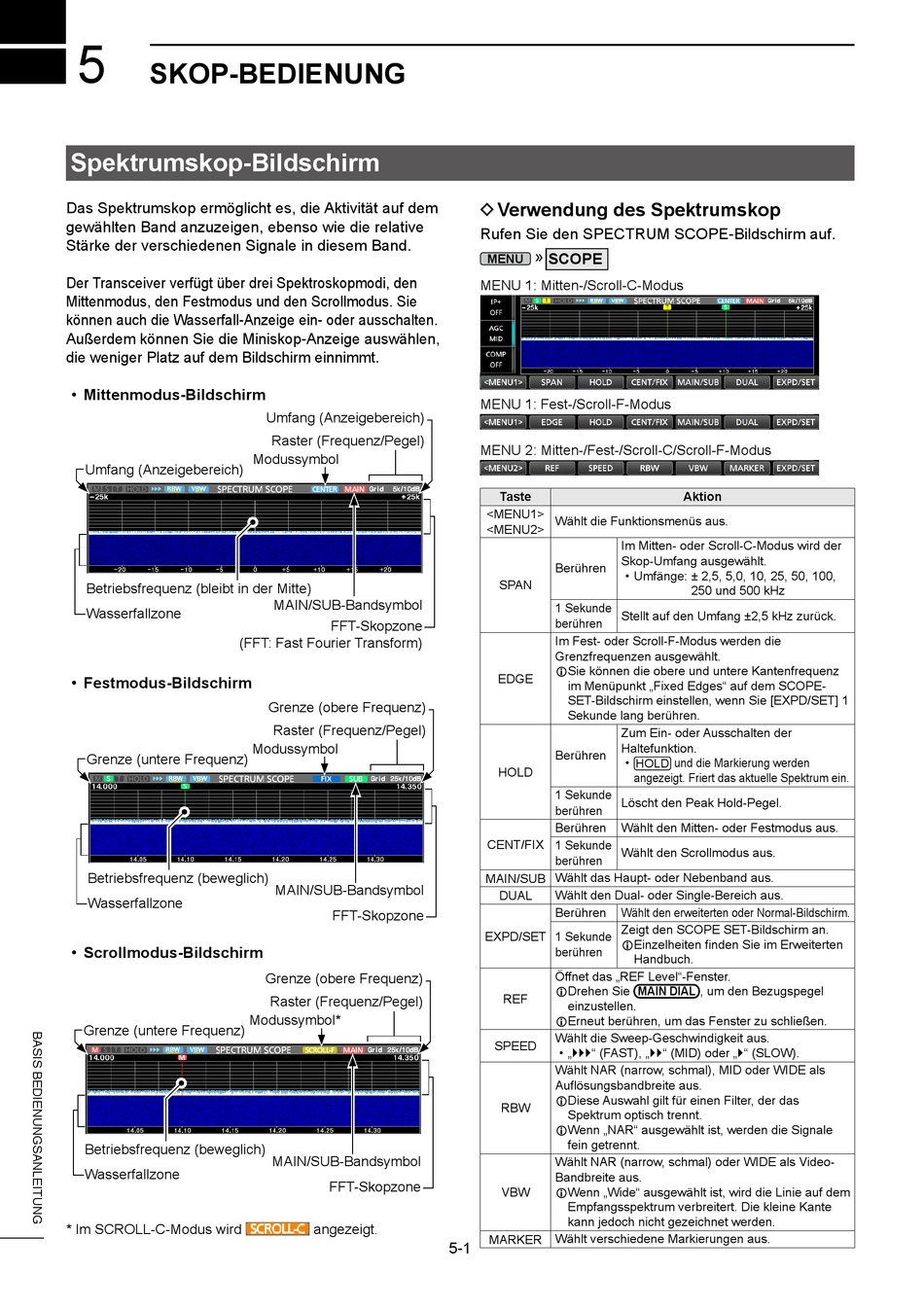

SKOP-BEDIENUNG
Spektrumskop-Bildschirm
Das Spektrumskop ermöglicht es, die Aktivität auf dem
gewählten Band anzuzeigen, ebenso wie die relative
Stärke der verschiedenen Signale in diesem Band.
Der Transceiver verfügt über drei Spektroskopmodi, den
Mittenmodus, den Festmodus und den Scrollmodus. Sie
können auch die Wasserfall-Anzeige ein- oder ausschalten.
Außerdem können Sie die Miniskop-Anzeige auswählen,
die weniger Platz auf dem Bildschirm einnimmt.
• Mittenmodus-Bildschirm
Umfang (Anzeigebereich)
Betriebsfrequenz (bleibt in der Mitte)
Wasserfallzone
(FFT: Fast Fourier Transform)
• Festmodus-Bildschirm
Grenze (untere Frequenz)
Betriebsfrequenz (beweglich)
Wasserfallzone
• Scrollmodus-Bildschirm
Grenze (untere Frequenz)
Betriebsfrequenz (beweglich)
Wasserfallzone
* Im SCROLL-C-Modus wird
Umfang (Anzeigebereich)
Raster (Frequenz/Pegel)
Modussymbol
MAIN/SUB-Bandsymbol
FFT-Skopzone
Grenze (obere Frequenz)
Raster (Frequenz/Pegel)
Modussymbol
MAIN/SUB-Bandsymbol
FFT-Skopzone
Grenze (obere Frequenz)
Raster (Frequenz/Pegel)
Modussymbol*
MAIN/SUB-Bandsymbol
FFT-Skopzone
angezeigt.
D Verwendung des Spektrumskop
Rufen Sie den SPECTRUM SCOPE-Bildschirm auf.
» SCOPE
MENU
MENU 1: Mitten-/Scroll-C-Modus
MENU 1: Fest-/Scroll-F-Modus
MENU 2: Mitten-/Fest-/Scroll-C/Scroll-F-Modus
Taste
<MENU1>
Wählt die Funktionsmenüs aus.
<MENU2>
Im Mitten- oder Scroll-C-Modus wird der
Skop-Umfang ausgewählt.
Berühren
SPAN
1 Sekunde
Stellt auf den Umfang ±2,5 kHz zurück.
berühren
Im Fest- oder Scroll-F-Modus werden die
Grenzfrequenzen ausgewählt.
LSie können die obere und untere Kantenfrequenz
EDGE
im Menüpunkt „Fixed Edges" auf dem SCOPE-
SET-Bildschirm einstellen, wenn Sie [EXPD/SET] 1
Sekunde lang berühren.
Zum Ein- oder Ausschalten der
Haltefunktion.
Berühren
HOLD
1 Sekunde
Löscht den Peak Hold-Pegel.
berühren
Berühren Wählt den Mitten- oder Festmodus aus.
CENT/FIX 1 Sekunde
Wählt den Scrollmodus aus.
berühren
MAIN/SUB Wählt das Haupt- oder Nebenband aus.
Wählt den Dual- oder Single-Bereich aus.
DUAL
Berühren Wählt den erweiterten oder Normal-Bildschirm.
Zeigt den SCOPE SET-Bildschirm an.
EXPD/SET 1 Sekunde
LEinzelheiten finden Sie im Erweiterten
berühren
Öffnet das „REF Level"-Fenster.
LDrehen Sie MAIN DIAL , um den Bezugspegel
REF
einzustellen.
LErneut berühren, um das Fenster zu schließen.
Wählt die Sweep-Geschwindigkeit aus.
SPEED
• „" (FAST), „" (MID) oder „" (SLOW).
Wählt NAR (narrow, schmal), MID oder WIDE als
Auflösungsbandbreite aus.
LDiese Auswahl gilt für einen Filter, der das
RBW
Spektrum optisch trennt.
LWenn „NAR" ausgewählt ist, werden die Signale
fein getrennt.
Wählt NAR (narrow, schmal) oder WIDE als Video-
Bandbreite aus.
LWenn „Wide" ausgewählt ist, wird die Linie auf dem
VBW
Empfangsspektrum verbreitert. Die kleine Kante
kann jedoch nicht gezeichnet werden.
MARKER Wählt verschiedene Markierungen aus.
5-1
Aktion
• Umfänge: ± 2,5, 5,0, 10, 25, 50, 100,
250 und 500 kHz
• HOLD und die Markierung werden
angezeigt. Friert das aktuelle Spektrum ein.
Handbuch.
