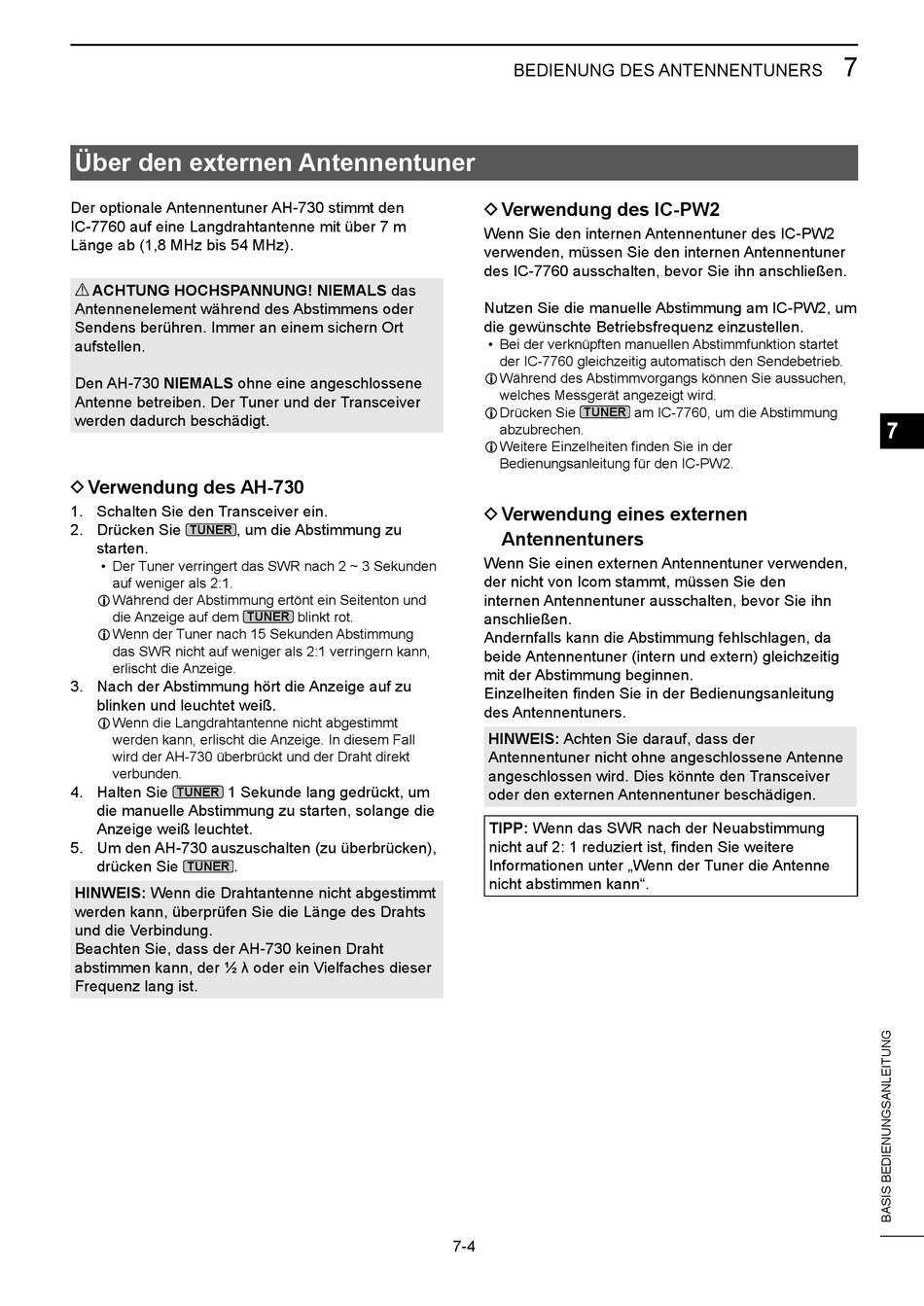

Icom IC-7760 Basis Bedienungsanleitung Seite 57

Über den externen Antennentuner
Der optionale Antennentuner AH-730 stimmt den
IC-7760 auf eine Langdrahtantenne mit über 7 m
Länge ab (1,8 MHz bis 54 MHz).
R ACHTUNG HOCHSPANNUNG! NIEMALS das
Antennenelement während des Abstimmens oder
Sendens berühren. Immer an einem sichern Ort
aufstellen.
Den AH-730 NIEMALS ohne eine angeschlossene
Antenne betreiben. Der Tuner und der Transceiver
werden dadurch beschädigt.
D Verwendung des AH-730
1. Schalten Sie den Transceiver ein.
2. Drücken Sie , um die Abstimmung zu
TUNER
starten.
• Der Tuner verringert das SWR nach 2 ~ 3 Sekunden
auf weniger als 2:1.
L Während der Abstimmung ertönt ein Seitenton und
die Anzeige auf dem
L Wenn der Tuner nach 15 Sekunden Abstimmung
das SWR nicht auf weniger als 2:1 verringern kann,
erlischt die Anzeige.
3. Nach der Abstimmung hört die Anzeige auf zu
blinken und leuchtet weiß.
L Wenn die Langdrahtantenne nicht abgestimmt
werden kann, erlischt die Anzeige. In diesem Fall
wird der AH-730 überbrückt und der Draht direkt
verbunden.
4. Halten Sie 1 Sekunde lang gedrückt, um
TUNER
die manuelle Abstimmung zu starten, solange die
Anzeige weiß leuchtet.
5. Um den AH-730 auszuschalten (zu überbrücken),
drücken Sie .
TUNER
HINWEIS: Wenn die Drahtantenne nicht abgestimmt
werden kann, überprüfen Sie die Länge des Drahts
und die Verbindung.
Beachten Sie, dass der AH-730 keinen Draht
abstimmen kann, der ½ λ oder ein Vielfaches dieser
Frequenz lang ist.
blinkt rot.
TUNER
BEDIENUNG DES ANTENNENTUNERS
D Verwendung des IC-PW2
Wenn Sie den internen Antennentuner des IC-PW2
verwenden, müssen Sie den internen Antennentuner
des IC-7760 ausschalten, bevor Sie ihn anschließen.
Nutzen Sie die manuelle Abstimmung am IC-PW2, um
die gewünschte Betriebsfrequenz einzustellen.
• Bei der verknüpften manuellen Abstimmfunktion startet
der IC-7760 gleichzeitig automatisch den Sendebetrieb.
L Während des Abstimmvorgangs können Sie aussuchen,
welches Messgerät angezeigt wird.
L Drücken Sie
TUNER
abzubrechen.
L Weitere Einzelheiten finden Sie in der
Bedienungsanleitung für den IC-PW2.
D Verwendung eines externen
Antennentuners
Wenn Sie einen externen Antennentuner verwenden,
der nicht von Icom stammt, müssen Sie den
internen Antennentuner ausschalten, bevor Sie ihn
anschließen.
Andernfalls kann die Abstimmung fehlschlagen, da
beide Antennentuner (intern und extern) gleichzeitig
mit der Abstimmung beginnen.
Einzelheiten finden Sie in der Bedienungsanleitung
des Antennentuners.
HINWEIS: Achten Sie darauf, dass der
Antennentuner nicht ohne angeschlossene Antenne
angeschlossen wird. Dies könnte den Transceiver
oder den externen Antennentuner beschädigen.
TIPP: Wenn das SWR nach der Neuabstimmung
nicht auf 2: 1 reduziert ist, finden Sie weitere
Informationen unter „Wenn der Tuner die Antenne
nicht abstimmen kann".
7-4
am IC-7760, um die Abstimmung
