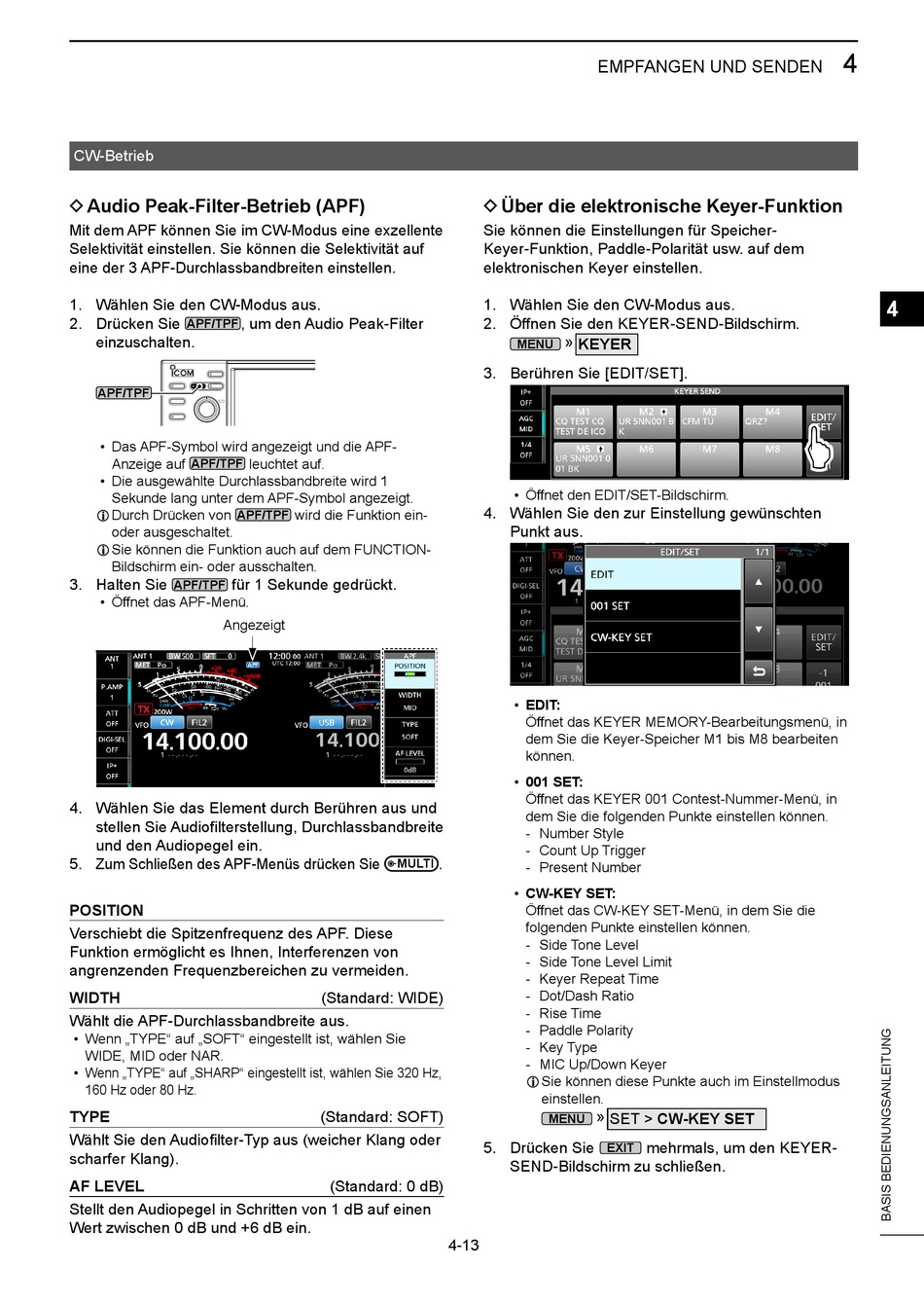

Icom IC-7760 Basis Bedienungsanleitung Seite 49

CW-Betrieb
D Audio Peak-Filter-Betrieb (APF)
Mit dem APF können Sie im CW-Modus eine exzellente
Selektivität einstellen. Sie können die Selektivität auf
eine der 3 APF-Durchlassbandbreiten einstellen.
1. Wählen Sie den CW-Modus aus.
2. Drücken Sie , um den Audio Peak-Filter
APF/TPF
einzuschalten.
APF/TPF
• Das APF-Symbol wird angezeigt und die APF-
Anzeige auf
APF/TPF
• Die ausgewählte Durchlassbandbreite wird 1
Sekunde lang unter dem APF-Symbol angezeigt.
L Durch Drücken von
APF/TPF
oder ausgeschaltet.
L Sie können die Funktion auch auf dem FUNCTION-
Bildschirm ein- oder ausschalten.
3. Halten Sie für 1 Sekunde gedrückt.
APF/TPF
• Öffnet das APF-Menü.
Angezeigt
4. Wählen Sie das Element durch Berühren aus und
stellen Sie Audiofilterstellung, Durchlassbandbreite
und den Audiopegel ein.
5. Zum Schließen des APF-Menüs drücken Sie
POSITION
Verschiebt die Spitzenfrequenz des APF. Diese
Funktion ermöglicht es Ihnen, Interferenzen von
angrenzenden Frequenzbereichen zu vermeiden.
WIDTH
Wählt die APF-Durchlassbandbreite aus.
• Wenn „TYPE" auf „SOFT" eingestellt ist, wählen Sie
WIDE, MID oder NAR.
• Wenn „TYPE" auf „SHARP" eingestellt ist, wählen Sie 320 Hz,
160 Hz oder 80 Hz.
TYPE
Wählt Sie den Audiofilter-Typ aus (weicher Klang oder
scharfer Klang).
AF LEVEL
Stellt den Audiopegel in Schritten von 1 dB auf einen
Wert zwischen 0 dB und +6 dB ein.
leuchtet auf.
wird die Funktion ein-
MULTI
(Standard: WIDE)
(Standard: SOFT)
(Standard: 0 dB)
EMPFANGEN UND SENDEN
D Über die elektronische Keyer-Funktion
Sie können die Einstellungen für Speicher-
Keyer-Funktion, Paddle-Polarität usw. auf dem
elektronischen Keyer einstellen.
1. Wählen Sie den CW-Modus aus.
2. Öffnen Sie den KEYER-SEND-Bildschirm.
» KEYER
MENU
3. Berühren Sie [EDIT/SET].
• Öffnet den EDIT/SET-Bildschirm.
4. Wählen Sie den zur Einstellung gewünschten
Punkt aus.
• EDIT:
Öffnet das KEYER MEMORY-Bearbeitungsmenü, in
dem Sie die Keyer-Speicher M1 bis M8 bearbeiten
können.
• 001 SET:
Öffnet das KEYER 001 Contest-Nummer-Menü, in
dem Sie die folgenden Punkte einstellen können.
- Number Style
- Count Up Trigger
.
- Present Number
• CW-KEY SET:
Öffnet das CW-KEY SET-Menü, in dem Sie die
folgenden Punkte einstellen können.
- Side Tone Level
- Side Tone Level Limit
- Keyer Repeat Time
- Dot/Dash Ratio
- Rise Time
- Paddle Polarity
- Key Type
- MIC Up/Down Keyer
L Sie können diese Punkte auch im Einstellmodus
einstellen.
» SET > CW-KEY SET
MENU
5. Drücken Sie
EXIT
SEND-Bildschirm zu schließen.
4-13
mehrmals, um den KEYER-
4
4
