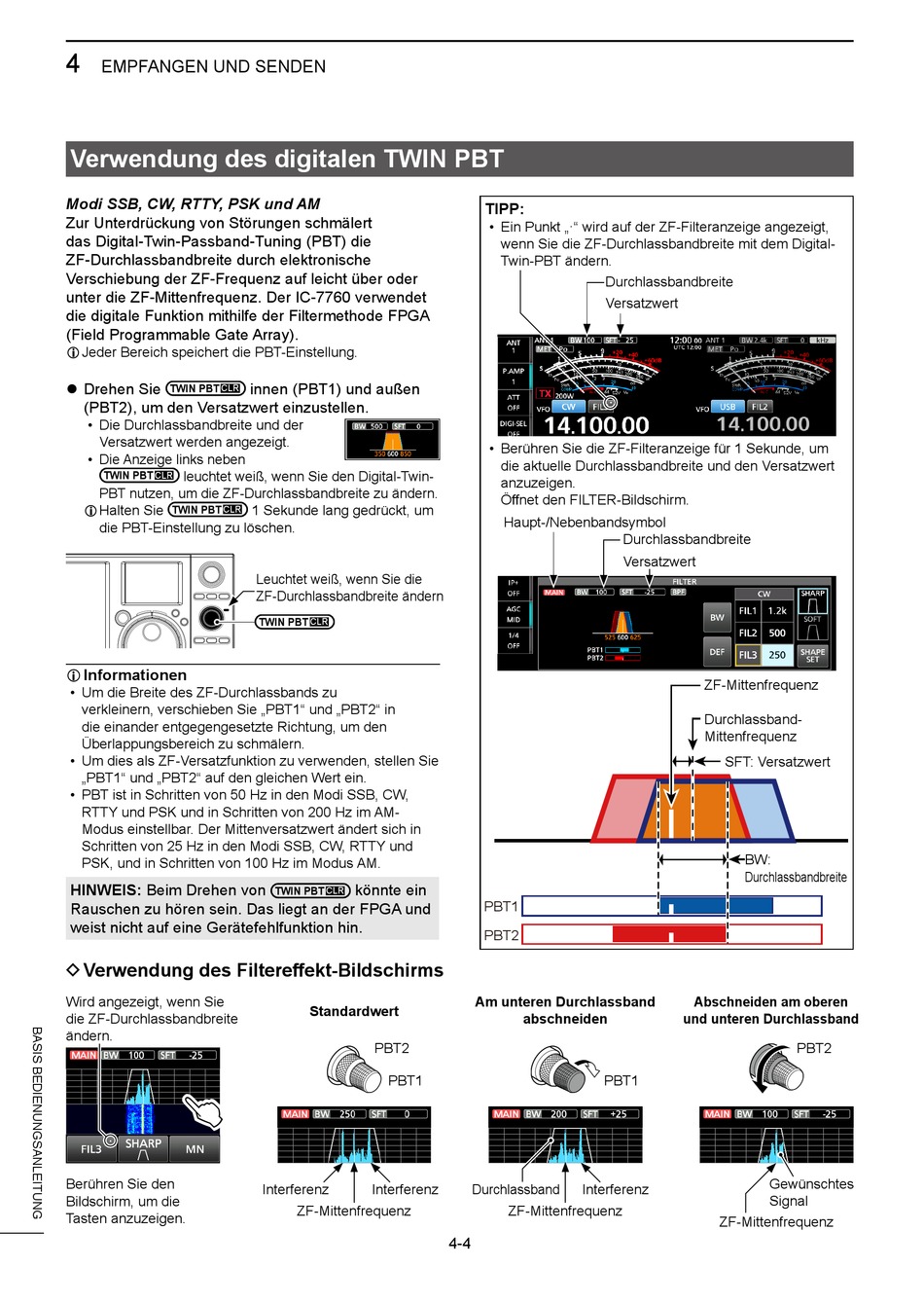

EMPFANGEN UND SENDEN
Verwendung des digitalen TWIN PBT
Modi SSB, CW, RTTY, PSK und AM
Zur Unterdrückung von Störungen schmälert
das Digital-Twin-Passband-Tuning (PBT) die
ZF-Durchlassbandbreite durch elektronische
Verschiebung der ZF-Frequenz auf leicht über oder
unter die ZF-Mittenfrequenz. Der IC-7760 verwendet
die digitale Funktion mithilfe der Filtermethode FPGA
(Field Programmable Gate Array).
L Jeder Bereich speichert die PBT-Einstellung.
z Drehen Sie
TWIN PBT
CLR
(PBT2), um den Versatzwert einzustellen.
• Die Durchlassbandbreite und der
Versatzwert werden angezeigt.
• Die Anzeige links neben
leuchtet weiß, wenn Sie den Digital-Twin-
TWIN PBT
CLR
PBT nutzen, um die ZF-Durchlassbandbreite zu ändern.
L Halten Sie
TWIN PBT
CLR
die PBT-Einstellung zu löschen.
L Informationen
• Um die Breite des ZF-Durchlassbands zu
verkleinern, verschieben Sie „PBT1" und „PBT2" in
die einander entgegengesetzte Richtung, um den
Überlappungsbereich zu schmälern.
• Um dies als ZF-Versatzfunktion zu verwenden, stellen Sie
„PBT1" und „PBT2" auf den gleichen Wert ein.
• PBT ist in Schritten von 50 Hz in den Modi SSB, CW,
RTTY und PSK und in Schritten von 200 Hz im AM-
Modus einstellbar. Der Mittenversatzwert ändert sich in
Schritten von 25 Hz in den Modi SSB, CW, RTTY und
PSK, und in Schritten von 100 Hz im Modus AM.
HINWEIS: Beim Drehen von
Rauschen zu hören sein. Das liegt an der FPGA und
weist nicht auf eine Gerätefehlfunktion hin.
D Verwendung des Filtereffekt-Bildschirms
Wird angezeigt, wenn Sie
die ZF-Durchlassbandbreite
ändern.
Berühren Sie den
Bildschirm, um die
Tasten anzuzeigen.
innen (PBT1) und außen
1 Sekunde lang gedrückt, um
Leuchtet weiß, wenn Sie die
ZF-Durchlassbandbreite ändern
TWIN PBT
CLR
könnte ein
TWIN PBT
CLR
Standardwert
PBT2
PBT1
Interferenz Interferenz
ZF-Mittenfrequenz
TIPP:
• Ein Punkt „·" wird auf der ZF-Filteranzeige angezeigt,
wenn Sie die ZF-Durchlassbandbreite mit dem Digital-
Twin-PBT ändern.
Durchlassbandbreite
Versatzwert
• Berühren Sie die ZF-Filteranzeige für 1 Sekunde, um
die aktuelle Durchlassbandbreite und den Versatzwert
anzuzeigen.
Öffnet den FILTER-Bildschirm.
Haupt-/Nebenbandsymbol
Durchlassbandbreite
Versatzwert
PBT1
PBT2
Am unteren Durchlassband
abschneiden
PBT1
Durchlassband Interferenz
ZF-Mittenfrequenz
