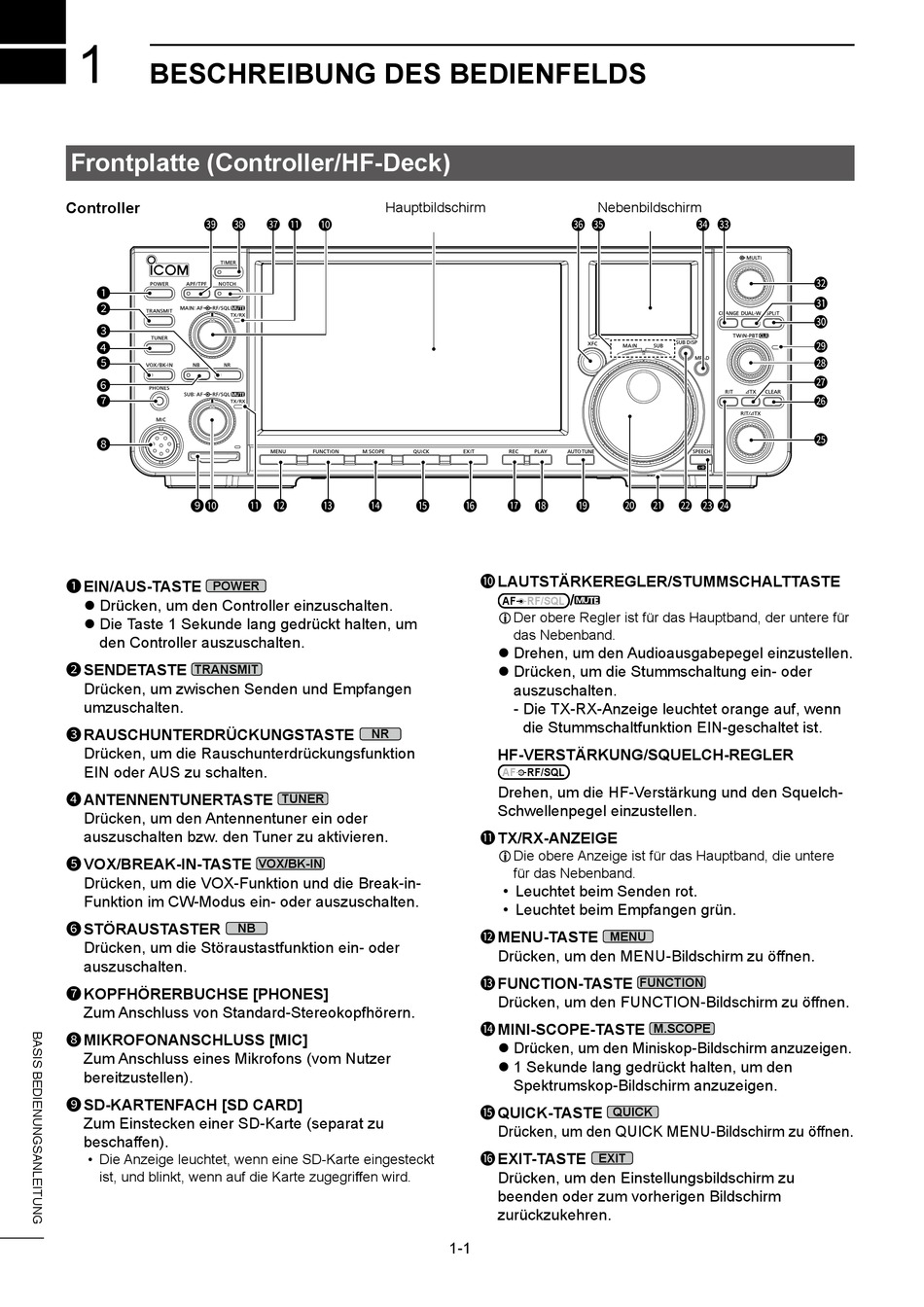

BESCHREIBUNG DES BEDIENFELDS
Frontplatte (Controller/HF-Deck)
Controller
39 38
1
2
3
4
5
6
7
8
910
1 EIN/AUS-TASTE
POWER
z Drücken, um den Controller einzuschalten.
z Die Taste 1 Sekunde lang gedrückt halten, um
den Controller auszuschalten.
2 SENDETASTE
TRANSMIT
Drücken, um zwischen Senden und Empfangen
umzuschalten.
3 RAUSCHUNTERDRÜCKUNGSTASTE
Drücken, um die Rauschunterdrückungsfunktion
EIN oder AUS zu schalten.
4 ANTENNENTUNERTASTE
Drücken, um den Antennentuner ein oder
auszuschalten bzw. den Tuner zu aktivieren.
5 VOX/BREAK-IN-TASTE
Drücken, um die VOX-Funktion und die Break-in-
Funktion im CW-Modus ein- oder auszuschalten.
6 STÖRAUSTASTER
NB
Drücken, um die Störaustastfunktion ein- oder
auszuschalten.
7 KOPFHÖRERBUCHSE [PHONES]
Zum Anschluss von Standard-Stereokopfhörern.
8 MIKROFONANSCHLUSS [MIC]
Zum Anschluss eines Mikrofons (vom Nutzer
bereitzustellen).
9 SD-KARTENFACH [SD CARD]
Zum Einstecken einer SD-Karte (separat zu
beschaffen).
• Die Anzeige leuchtet, wenn eine SD-Karte eingesteckt
ist, und blinkt, wenn auf die Karte zugegriffen wird.
Hauptbildschirm
37 11 10
11 12 13 14 15
NR
TUNER
VOX/BK-IN
Nebenbildschirm
36 35
16 17 18 19 20 21 22 23 24
10 LAUTSTÄRKEREGLER/STUMMSCHALTTASTE
/
AF RF/SQL
L Der obere Regler ist für das Hauptband, der untere für
das Nebenband.
z Drehen, um den Audioausgabepegel einzustellen.
z Drücken, um die Stummschaltung ein- oder
auszuschalten.
- Die TX-RX-Anzeige leuchtet orange auf, wenn
die Stummschaltfunktion EIN-geschaltet ist.
HF-VERSTÄRKUNG/SQUELCH-REGLER
AF RF/SQL
Drehen, um die HF-Verstärkung und den Squelch-
Schwellenpegel einzustellen.
11 TX/RX-ANZEIGE
L Die obere Anzeige ist für das Hauptband, die untere
für das Nebenband.
• Leuchtet beim Senden rot.
• Leuchtet beim Empfangen grün.
12 MENU-TASTE
MENU
Drücken, um den MENU-Bildschirm zu öffnen.
13 FUNCTION-TASTE
Drücken, um den FUNCTION-Bildschirm zu öffnen.
14 MINI-SCOPE-TASTE
z Drücken, um den Miniskop-Bildschirm anzuzeigen.
z 1 Sekunde lang gedrückt halten, um den
Spektrumskop-Bildschirm anzuzeigen.
15 QUICK-TASTE
QUICK
Drücken, um den QUICK MENU-Bildschirm zu öffnen.
16 EXIT-TASTE
EXIT
Drücken, um den Einstellungsbildschirm zu
beenden oder zum vorherigen Bildschirm
zurückzukehren.
1-1
34 33
32
31
30
29
28
27
26
25
FUNCTION
M.SCOPE
