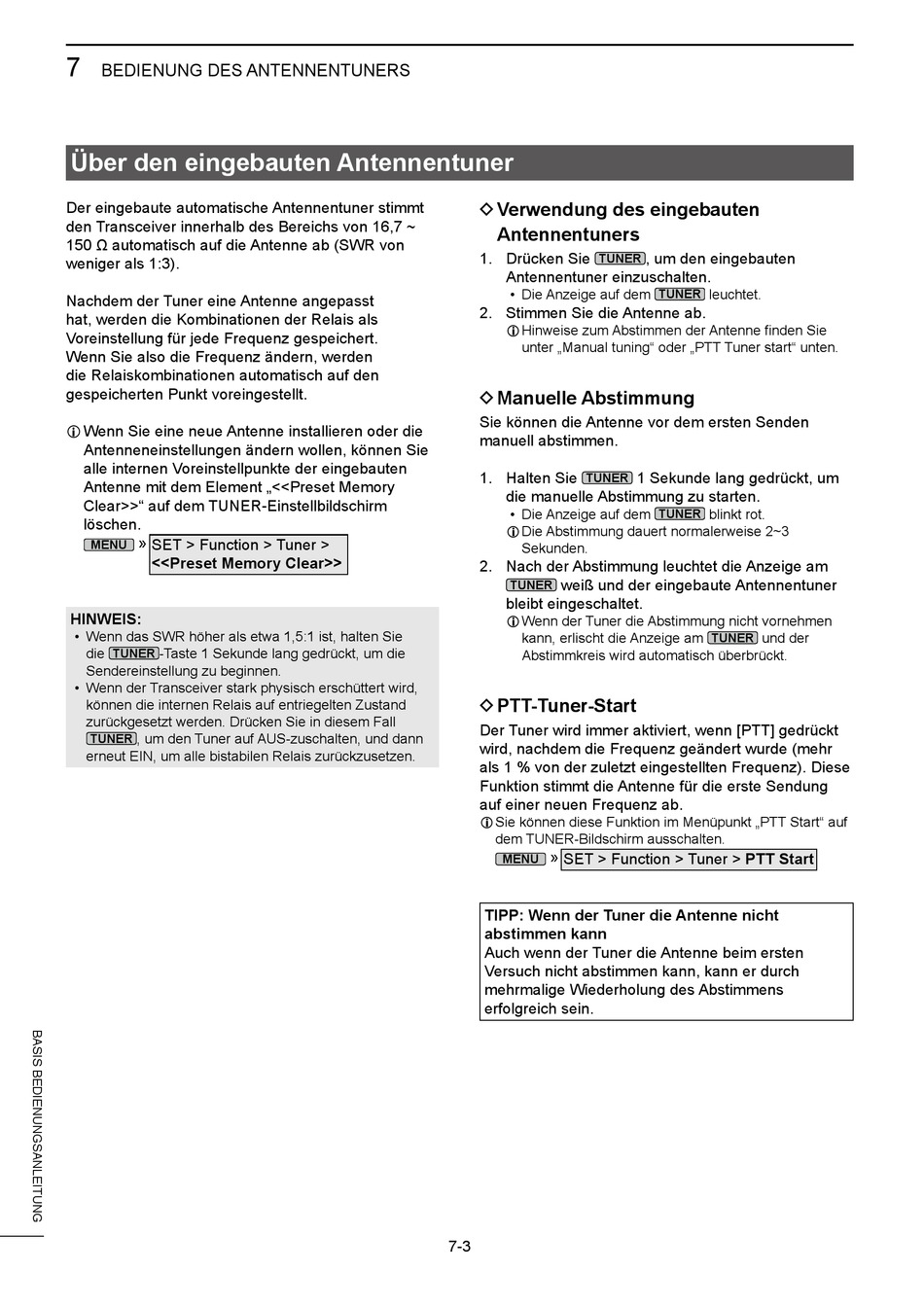

BEDIENUNG DES ANTENNENTUNERS
Über den eingebauten Antennentuner
Der eingebaute automatische Antennentuner stimmt
den Transceiver innerhalb des Bereichs von 16,7 ~
150 Ω automatisch auf die Antenne ab (SWR von
weniger als 1:3).
Nachdem der Tuner eine Antenne angepasst
hat, werden die Kombinationen der Relais als
Voreinstellung für jede Frequenz gespeichert.
Wenn Sie also die Frequenz ändern, werden
die Relaiskombinationen automatisch auf den
gespeicherten Punkt voreingestellt.
L Wenn Sie eine neue Antenne installieren oder die
Antenneneinstellungen ändern wollen, können Sie
alle internen Voreinstellpunkte der eingebauten
Antenne mit dem Element „<<Preset Memory
Clear>>" auf dem TUNER-Einstellbildschirm
löschen.
» SET > Function > Tuner >
MENU
<<Preset Memory Clear>>
HINWEIS:
• Wenn das SWR höher als etwa 1,5:1 ist, halten Sie
die -Taste 1 Sekunde lang gedrückt, um die
TUNER
Sendereinstellung zu beginnen.
• Wenn der Transceiver stark physisch erschüttert wird,
können die internen Relais auf entriegelten Zustand
zurückgesetzt werden. Drücken Sie in diesem Fall
, um den Tuner auf AUS-zuschalten, und dann
TUNER
erneut EIN, um alle bistabilen Relais zurückzusetzen.
D Verwendung des eingebauten
Antennentuners
1. Drücken Sie
TUNER
Antennentuner einzuschalten.
• Die Anzeige auf dem
2. Stimmen Sie die Antenne ab.
L Hinweise zum Abstimmen der Antenne finden Sie
unter „Manual tuning" oder „PTT Tuner start" unten.
D Manuelle Abstimmung
Sie können die Antenne vor dem ersten Senden
manuell abstimmen.
1. Halten Sie
TUNER
die manuelle Abstimmung zu starten.
• Die Anzeige auf dem
L Die Abstimmung dauert normalerweise 2~3
Sekunden.
2. Nach der Abstimmung leuchtet die Anzeige am
weiß und der eingebaute Antennentuner
TUNER
bleibt eingeschaltet.
L Wenn der Tuner die Abstimmung nicht vornehmen
kann, erlischt die Anzeige am
Abstimmkreis wird automatisch überbrückt.
D PTT-Tuner-Start
Der Tuner wird immer aktiviert, wenn [PTT] gedrückt
wird, nachdem die Frequenz geändert wurde (mehr
als 1 % von der zuletzt eingestellten Frequenz). Diese
Funktion stimmt die Antenne für die erste Sendung
auf einer neuen Frequenz ab.
L Sie können diese Funktion im Menüpunkt „PTT Start" auf
dem TUNER-Bildschirm ausschalten.
» SET > Function > Tuner > PTT Start
MENU
TIPP: Wenn der Tuner die Antenne nicht
abstimmen kann
Auch wenn der Tuner die Antenne beim ersten
Versuch nicht abstimmen kann, kann er durch
mehrmalige Wiederholung des Abstimmens
erfolgreich sein.
7-3
, um den eingebauten
leuchtet.
TUNER
1 Sekunde lang gedrückt, um
blinkt rot.
TUNER
und der
TUNER
