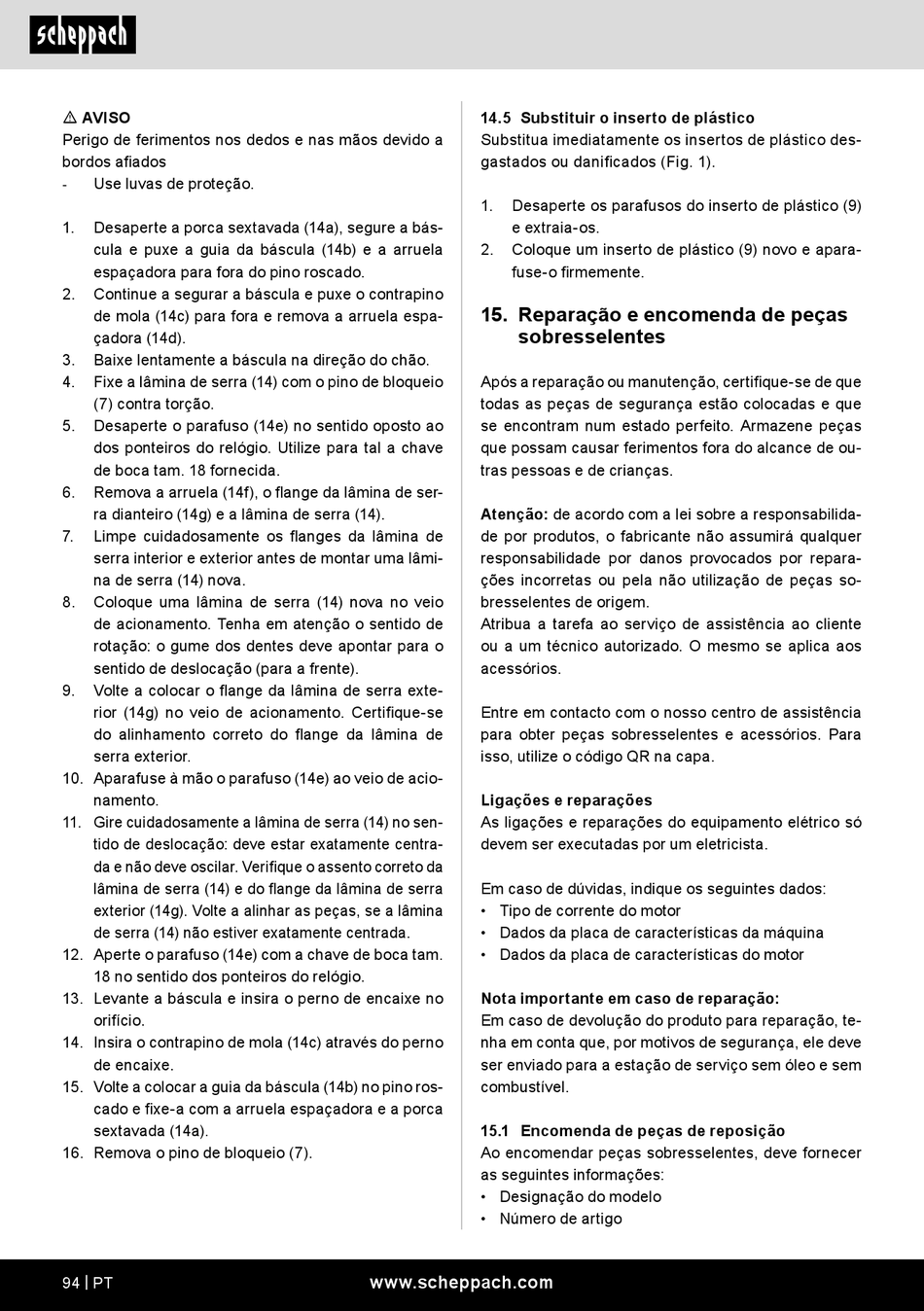

Scheppach HS730 Originalbetriebsanleitung Seite 94

m AVISO
Perigo de ferimentos nos dedos e nas mãos devido a
bordos afiados
Use luvas de proteção.
-
1. Desaperte a porca sextavada (14a), segure a bás-
cula e puxe a guia da báscula (14b) e a arruela
espaçadora para fora do pino roscado.
2. Continue a segurar a báscula e puxe o contrapino
de mola (14c) para fora e remova a arruela espa-
çadora (14d).
3. Baixe lentamente a báscula na direção do chão.
4. Fixe a lâmina de serra (14) com o pino de bloqueio
(7) contra torção.
5. Desaperte o parafuso (14e) no sentido oposto ao
dos ponteiros do relógio. Utilize para tal a chave
de boca tam. 18 fornecida.
6. Remova a arruela (14f), o flange da lâmina de ser-
ra dianteiro (14g) e a lâmina de serra (14).
7. Limpe cuidadosamente os flanges da lâmina de
serra interior e exterior antes de montar uma lâmi-
na de serra (14) nova.
8. Coloque uma lâmina de serra (14) nova no veio
de acionamento. Tenha em atenção o sentido de
rotação: o gume dos dentes deve apontar para o
sentido de deslocação (para a frente).
9. Volte a colocar o flange da lâmina de serra exte-
rior (14g) no veio de acionamento. Certifique-se
do alinhamento correto do flange da lâmina de
serra exterior.
10. Aparafuse à mão o parafuso (14e) ao veio de acio-
namento.
11. Gire cuidadosamente a lâmina de serra (14) no sen-
tido de deslocação: deve estar exatamente centra-
da e não deve oscilar. Verifique o assento correto da
lâmina de serra (14) e do flange da lâmina de serra
exterior (14g). Volte a alinhar as peças, se a lâmina
de serra (14) não estiver exatamente centrada.
12. Aperte o parafuso (14e) com a chave de boca tam.
18 no sentido dos ponteiros do relógio.
13. Levante a báscula e insira o perno de encaixe no
orifício.
14. Insira o contrapino de mola (14c) através do perno
de encaixe.
15. Volte a colocar a guia da báscula (14b) no pino ros-
cado e fixe-a com a arruela espaçadora e a porca
sextavada (14a).
16. Remova o pino de bloqueio (7).
94 | PT
14.5 Substituir o inserto de plástico
Substitua imediatamente os insertos de plástico des-
gastados ou danificados (Fig. 1).
1. Desaperte os parafusos do inserto de plástico (9)
e extraia-os.
2. Coloque um inserto de plástico (9) novo e apara-
fuse-o firmemente.
15. Reparação e encomenda de peças
sobresselentes
Após a reparação ou manutenção, certifique-se de que
todas as peças de segurança estão colocadas e que
se encontram num estado perfeito. Armazene peças
que possam causar ferimentos fora do alcance de ou-
tras pessoas e de crianças.
Atenção: de acordo com a lei sobre a responsabilida-
de por produtos, o fabricante não assumirá qualquer
responsabilidade por danos provocados por repara-
ções incorretas ou pela não utilização de peças so-
bresselentes de origem.
Atribua a tarefa ao serviço de assistência ao cliente
ou a um técnico autorizado. O mesmo se aplica aos
acessórios.
Entre em contacto com o nosso centro de assistência
para obter peças sobresselentes e acessórios. Para
isso, utilize o código QR na capa.
Ligações e reparações
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletricista.
Em caso de dúvidas, indique os seguintes dados:
• Tipo de corrente do motor
• Dados da placa de características da máquina
• Dados da placa de características do motor
Nota importante em caso de reparação:
Em caso de devolução do produto para reparação, te-
nha em conta que, por motivos de segurança, ele deve
ser enviado para a estação de serviço sem óleo e sem
combustível.
15.1 Encomenda de peças de reposição
Ao encomendar peças sobresselentes, deve fornecer
as seguintes informações:
• Designação do modelo
• Número de artigo
