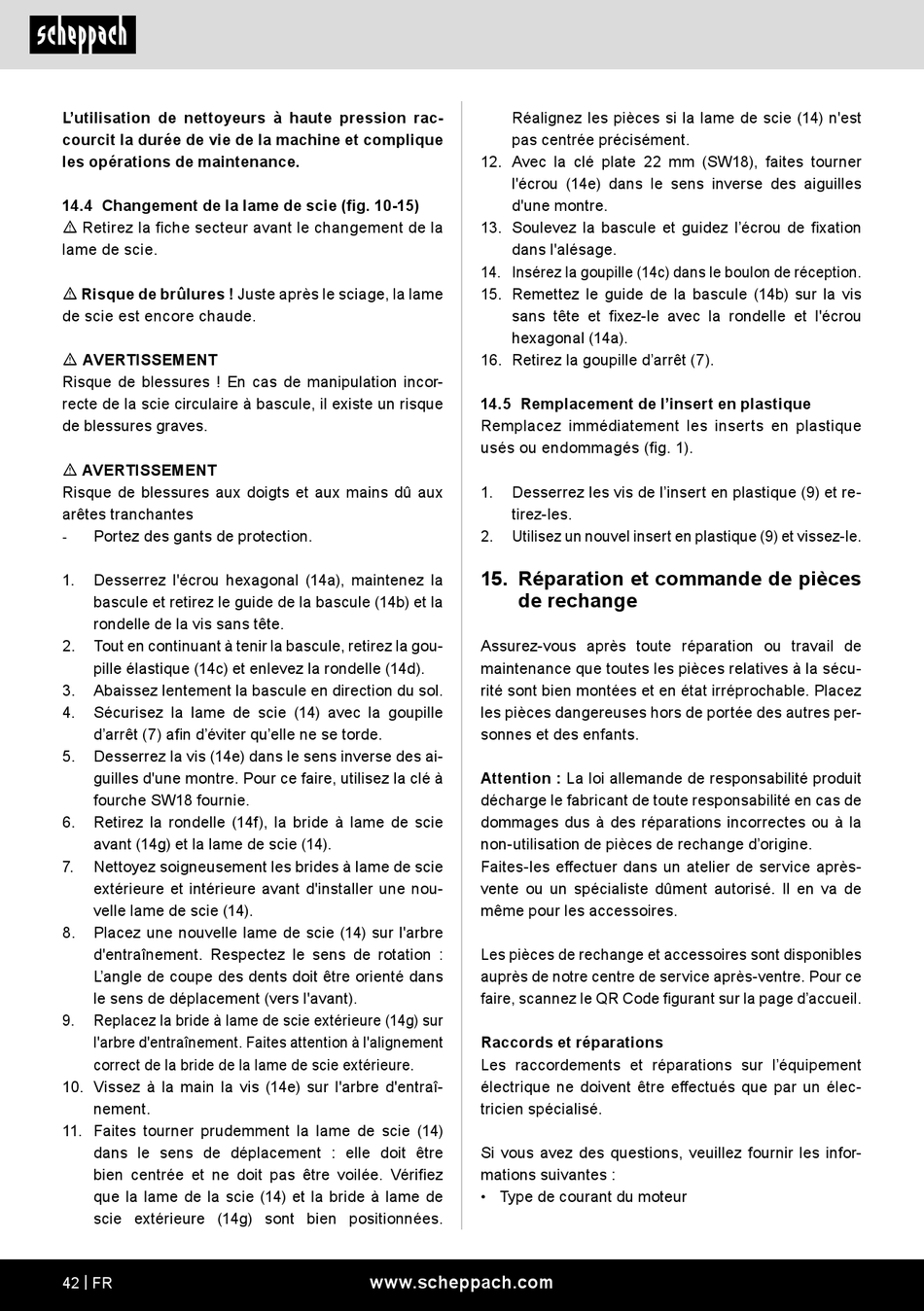

L'utilisation de nettoyeurs à haute pression rac-
courcit la durée de vie de la machine et complique
les opérations de maintenance.
14.4 Changement de la lame de scie (fig. 10-15)
m Retirez la fiche secteur avant le changement de la
lame de scie.
m Risque de brûlures ! Juste après le sciage, la lame
de scie est encore chaude.
m AVERTISSEMENT
Risque de blessures ! En cas de manipulation incor-
recte de la scie circulaire à bascule, il existe un risque
de blessures graves.
m AVERTISSEMENT
Risque de blessures aux doigts et aux mains dû aux
arêtes tranchantes
Portez des gants de protection.
-
1. Desserrez l'écrou hexagonal (14a), maintenez la
bascule et retirez le guide de la bascule (14b) et la
rondelle de la vis sans tête.
2. Tout en continuant à tenir la bascule, retirez la gou-
pille élastique (14c) et enlevez la rondelle (14d).
3. Abaissez lentement la bascule en direction du sol.
4. Sécurisez la lame de scie (14) avec la goupille
d'arrêt (7) afin d'éviter qu'elle ne se torde.
5. Desserrez la vis (14e) dans le sens inverse des ai-
guilles d'une montre. Pour ce faire, utilisez la clé à
fourche SW18 fournie.
6. Retirez la rondelle (14f), la bride à lame de scie
avant (14g) et la lame de scie (14).
7. Nettoyez soigneusement les brides à lame de scie
extérieure et intérieure avant d'installer une nou-
velle lame de scie (14).
8. Placez une nouvelle lame de scie (14) sur l'arbre
d'entraînement. Respectez le sens de rotation :
L'angle de coupe des dents doit être orienté dans
le sens de déplacement (vers l'avant).
9. Replacez la bride à lame de scie extérieure (14g) sur
l'arbre d'entraînement. Faites attention à l'alignement
correct de la bride de la lame de scie extérieure.
10. Vissez à la main la vis (14e) sur l'arbre d'entraî-
nement.
11. Faites tourner prudemment la lame de scie (14)
dans le sens de déplacement : elle doit être
bien centrée et ne doit pas être voilée. Vérifiez
que la lame de la scie (14) et la bride à lame de
scie extérieure (14g) sont bien positionnées.
42 | FR
Réalignez les pièces si la lame de scie (14) n'est
pas centrée précisément.
12. Avec la clé plate 22 mm (SW18), faites tourner
l'écrou (14e) dans le sens inverse des aiguilles
d'une montre.
13. Soulevez la bascule et guidez l'écrou de fixation
dans l'alésage.
14. Insérez la goupille (14c) dans le boulon de réception.
15. Remettez le guide de la bascule (14b) sur la vis
sans tête et fixez-le avec la rondelle et l'écrou
hexagonal (14a).
16. Retirez la goupille d'arrêt (7).
14.5 Remplacement de l'insert en plastique
Remplacez immédiatement les inserts en plastique
usés ou endommagés (fig. 1).
1. Desserrez les vis de l'insert en plastique (9) et re-
tirez-les.
2. Utilisez un nouvel insert en plastique (9) et vissez-le.
15. Réparation et commande de pièces
de rechange
Assurez-vous après toute réparation ou travail de
maintenance que toutes les pièces relatives à la sécu-
rité sont bien montées et en état irréprochable. Placez
les pièces dangereuses hors de portée des autres per-
sonnes et des enfants.
Attention : La loi allemande de responsabilité produit
décharge le fabricant de toute responsabilité en cas de
dommages dus à des réparations incorrectes ou à la
non-utilisation de pièces de rechange d'origine.
Faites-les effectuer dans un atelier de service après-
vente ou un spécialiste dûment autorisé. Il en va de
même pour les accessoires.
Les pièces de rechange et accessoires sont disponibles
auprès de notre centre de service après-ventre. Pour ce
faire, scannez le QR Code figurant sur la page d'accueil.
Raccords et réparations
Les raccordements et réparations sur l'équipement
électrique ne doivent être effectués que par un élec-
tricien spécialisé.
Si vous avez des questions, veuillez fournir les infor-
mations suivantes :
• Type de courant du moteur
