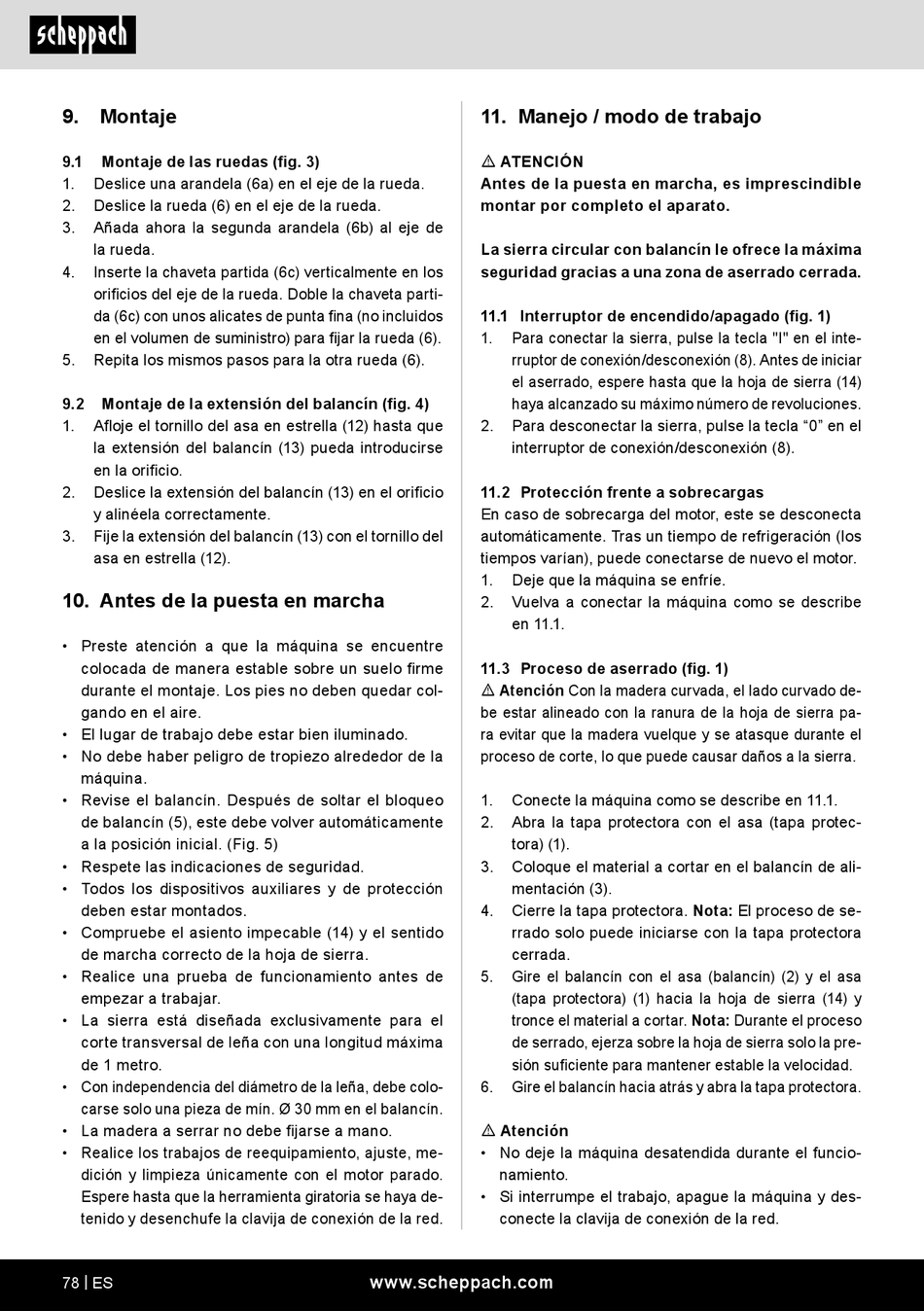

Scheppach HS730 Originalbetriebsanleitung Seite 78

9. Montaje
9.1 Montaje de las ruedas (fig. 3)
1. Deslice una arandela (6a) en el eje de la rueda.
2. Deslice la rueda (6) en el eje de la rueda.
3. Añada ahora la segunda arandela (6b) al eje de
la rueda.
4. Inserte la chaveta partida (6c) verticalmente en los
orificios del eje de la rueda. Doble la chaveta parti-
da (6c) con unos alicates de punta fina (no incluidos
en el volumen de suministro) para fijar la rueda (6).
5. Repita los mismos pasos para la otra rueda (6).
9.2 Montaje de la extensión del balancín (fig. 4)
1. Afloje el tornillo del asa en estrella (12) hasta que
la extensión del balancín (13) pueda introducirse
en la orificio.
2. Deslice la extensión del balancín (13) en el orificio
y alinéela correctamente.
3. Fije la extensión del balancín (13) con el tornillo del
asa en estrella (12).
10. Antes de la puesta en marcha
• Preste atención a que la máquina se encuentre
colocada de manera estable sobre un suelo firme
durante el montaje. Los pies no deben quedar col-
gando en el aire.
• El lugar de trabajo debe estar bien iluminado.
• No debe haber peligro de tropiezo alrededor de la
máquina.
• Revise el balancín. Después de soltar el bloqueo
de balancín (5), este debe volver automáticamente
a la posición inicial. (Fig. 5)
• Respete las indicaciones de seguridad.
• Todos los dispositivos auxiliares y de protección
deben estar montados.
• Compruebe el asiento impecable (14) y el sentido
de marcha correcto de la hoja de sierra.
• Realice una prueba de funcionamiento antes de
empezar a trabajar.
• La sierra está diseñada exclusivamente para el
corte transversal de leña con una longitud máxima
de 1 metro.
• Con independencia del diámetro de la leña, debe colo-
carse solo una pieza de mín. Ø 30 mm en el balancín.
• La madera a serrar no debe fijarse a mano.
• Realice los trabajos de reequipamiento, ajuste, me-
dición y limpieza únicamente con el motor parado.
Espere hasta que la herramienta giratoria se haya de-
tenido y desenchufe la clavija de conexión de la red.
78 | ES
11. Manejo / modo de trabajo
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
La sierra circular con balancín le ofrece la máxima
seguridad gracias a una zona de aserrado cerrada.
11.1 Interruptor de encendido/apagado (fig. 1)
1. Para conectar la sierra, pulse la tecla "I" en el inte-
rruptor de conexión/desconexión (8). Antes de iniciar
el aserrado, espere hasta que la hoja de sierra (14)
haya alcanzado su máximo número de revoluciones.
2. Para desconectar la sierra, pulse la tecla "0" en el
interruptor de conexión/desconexión (8).
11.2 Protección frente a sobrecargas
En caso de sobrecarga del motor, este se desconecta
automáticamente. Tras un tiempo de refrigeración (los
tiempos varían), puede conectarse de nuevo el motor.
1. Deje que la máquina se enfríe.
2. Vuelva a conectar la máquina como se describe
en 11.1.
11.3 Proceso de aserrado (fig. 1)
m Atención Con la madera curvada, el lado curvado de-
be estar alineado con la ranura de la hoja de sierra pa-
ra evitar que la madera vuelque y se atasque durante el
proceso de corte, lo que puede causar daños a la sierra.
1. Conecte la máquina como se describe en 11.1.
2. Abra la tapa protectora con el asa (tapa protec-
tora) (1).
3. Coloque el material a cortar en el balancín de ali-
mentación (3).
4. Cierre la tapa protectora. Nota: El proceso de se-
rrado solo puede iniciarse con la tapa protectora
cerrada.
5. Gire el balancín con el asa (balancín) (2) y el asa
(tapa protectora) (1) hacia la hoja de sierra (14) y
tronce el material a cortar. Nota: Durante el proceso
de serrado, ejerza sobre la hoja de sierra solo la pre-
sión suficiente para mantener estable la velocidad.
6. Gire el balancín hacia atrás y abra la tapa protectora.
m Atención
• No deje la máquina desatendida durante el funcio-
namiento.
• Si interrumpe el trabajo, apague la máquina y des-
conecte la clavija de conexión de la red.
