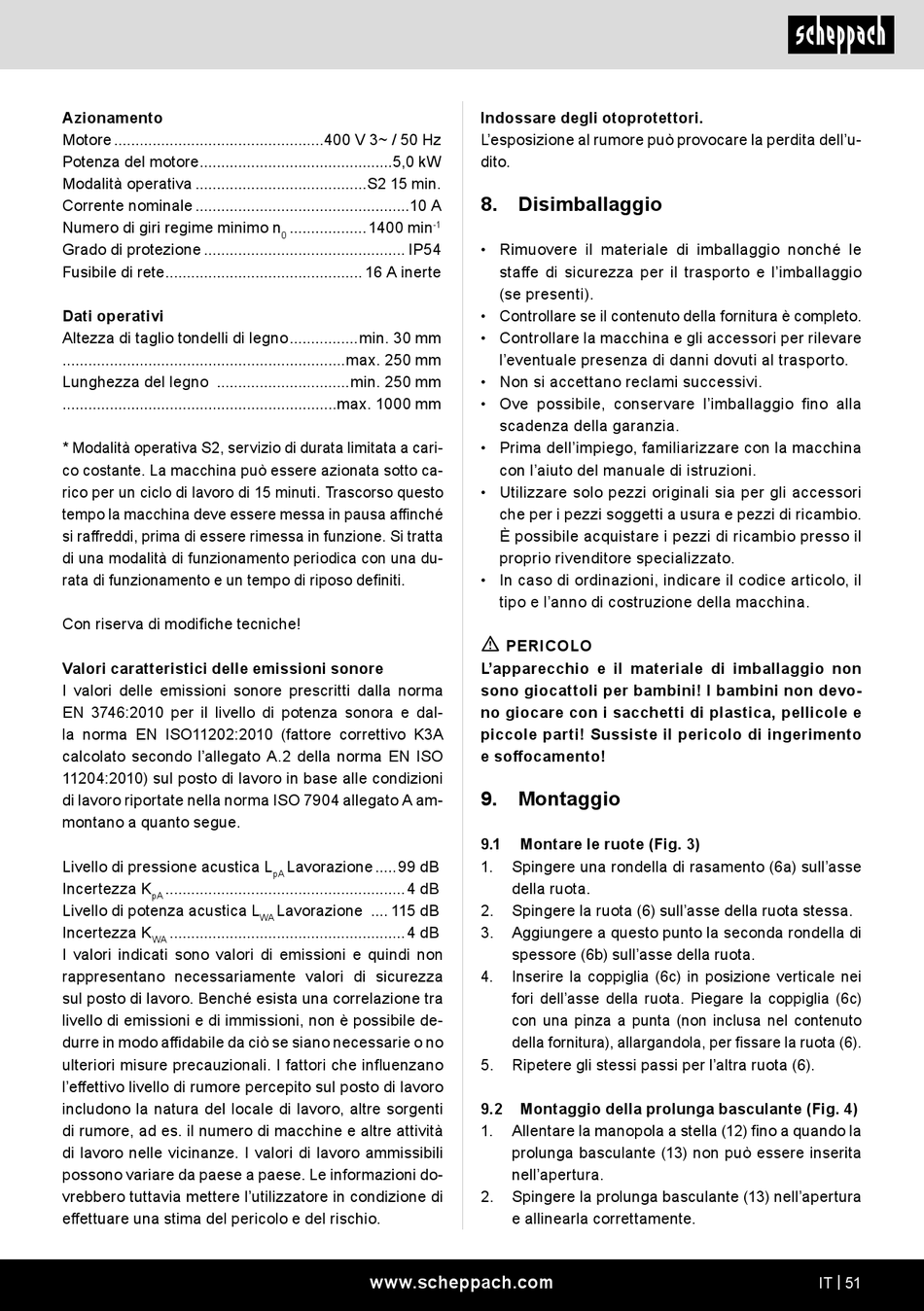

Scheppach HS730 Originalbetriebsanleitung Seite 51

Azionamento
Motore .................................................400 V 3~ / 50 Hz
Potenza del motore .............................................5,0 kW
Modalità operativa ........................................S2 15 min.
Corrente nominale ..................................................10 A
Numero di giri regime minimo n
Grado di protezione ............................................... IP54
Fusibile di rete .............................................. 16 A inerte
Dati operativi
Altezza di taglio tondelli di legno ................min. 30 mm
..................................................................max. 250 mm
Lunghezza del legno ...............................min. 250 mm
................................................................max. 1000 mm
* Modalità operativa S2, servizio di durata limitata a cari-
co costante. La macchina può essere azionata sotto ca-
rico per un ciclo di lavoro di 15 minuti. Trascorso questo
tempo la macchina deve essere messa in pausa affinché
si raffreddi, prima di essere rimessa in funzione. Si tratta
di una modalità di funzionamento periodica con una du-
rata di funzionamento e un tempo di riposo definiti.
Con riserva di modifiche tecniche!
Valori caratteristici delle emissioni sonore
I valori delle emissioni sonore prescritti dalla norma
EN 3746:2010 per il livello di potenza sonora e dal-
la norma EN ISO11202:2010 (fattore correttivo K3A
calcolato secondo l'allegato A.2 della norma EN ISO
11204:2010) sul posto di lavoro in base alle condizioni
di lavoro riportate nella norma ISO 7904 allegato A am-
montano a quanto segue.
Livello di pressione acustica L
Incertezza K ........................................................ 4 dB
pA
Livello di potenza acustica L
Incertezza K ....................................................... 4 dB
WA
I valori indicati sono valori di emissioni e quindi non
rappresentano necessariamente valori di sicurezza
sul posto di lavoro. Benché esista una correlazione tra
livello di emissioni e di immissioni, non è possibile de-
durre in modo affidabile da ciò se siano necessarie o no
ulteriori misure precauzionali. I fattori che influenzano
l'effettivo livello di rumore percepito sul posto di lavoro
includono la natura del locale di lavoro, altre sorgenti
di rumore, ad es. il numero di macchine e altre attività
di lavoro nelle vicinanze. I valori di lavoro ammissibili
possono variare da paese a paese. Le informazioni do-
vrebbero tuttavia mettere l'utilizzatore in condizione di
effettuare una stima del pericolo e del rischio.
.................. 1400 min
-1
0
Lavorazione .....99 dB
pA
Lavorazione .... 115 dB
WA
www.scheppach.com
Indossare degli otoprotettori.
L'esposizione al rumore può provocare la perdita dell'u-
dito.
8. Disimballaggio
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio
(se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare la macchina e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto.
• Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego, familiarizzare con la macchina
con l'aiuto del manuale di istruzioni.
• Utilizzare solo pezzi originali sia per gli accessori
che per i pezzi soggetti a usura e pezzi di ricambio.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare il codice articolo, il
tipo e l'anno di costruzione della macchina.
m
PERICOLO
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!
9. Montaggio
9.1 Montare le ruote (Fig. 3)
1. Spingere una rondella di rasamento (6a) sull'asse
della ruota.
2. Spingere la ruota (6) sull'asse della ruota stessa.
3. Aggiungere a questo punto la seconda rondella di
spessore (6b) sull'asse della ruota.
4. Inserire la coppiglia (6c) in posizione verticale nei
fori dell'asse della ruota. Piegare la coppiglia (6c)
con una pinza a punta (non inclusa nel contenuto
della fornitura), allargandola, per fissare la ruota (6).
5. Ripetere gli stessi passi per l'altra ruota (6).
9.2 Montaggio della prolunga basculante (Fig. 4)
1. Allentare la manopola a stella (12) fino a quando la
prolunga basculante (13) non può essere inserita
nell'apertura.
2. Spingere la prolunga basculante (13) nell'apertura
e allinearla correttamente.
IT | 51
