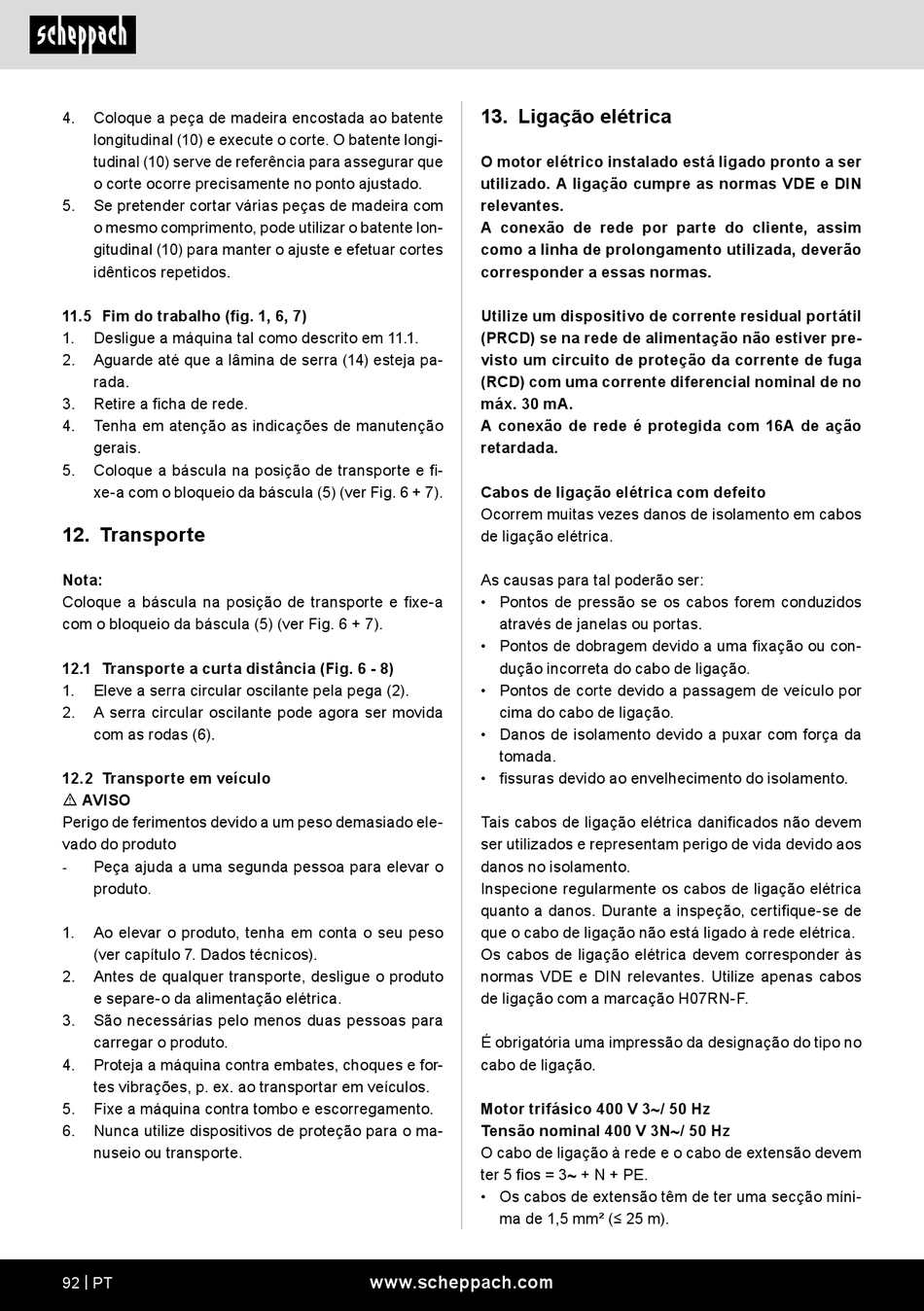

4. Coloque a peça de madeira encostada ao batente
longitudinal (10) e execute o corte. O batente longi-
tudinal (10) serve de referência para assegurar que
o corte ocorre precisamente no ponto ajustado.
5. Se pretender cortar várias peças de madeira com
o mesmo comprimento, pode utilizar o batente lon-
gitudinal (10) para manter o ajuste e efetuar cortes
idênticos repetidos.
11.5 Fim do trabalho (fig. 1, 6, 7)
1. Desligue a máquina tal como descrito em 11.1.
2. Aguarde até que a lâmina de serra (14) esteja pa-
rada.
3. Retire a ficha de rede.
4. Tenha em atenção as indicações de manutenção
gerais.
5. Coloque a báscula na posição de transporte e fi-
xe-a com o bloqueio da báscula (5) (ver Fig. 6 + 7).
12. Transporte
Nota:
Coloque a báscula na posição de transporte e fixe-a
com o bloqueio da báscula (5) (ver Fig. 6 + 7).
12.1 Transporte a curta distância (Fig. 6 - 8)
1. Eleve a serra circular oscilante pela pega (2).
2. A serra circular oscilante pode agora ser movida
com as rodas (6).
12.2 Transporte em veículo
m AVISO
Perigo de ferimentos devido a um peso demasiado ele-
vado do produto
Peça ajuda a uma segunda pessoa para elevar o
-
produto.
1. Ao elevar o produto, tenha em conta o seu peso
(ver capítulo 7. Dados técnicos).
2. Antes de qualquer transporte, desligue o produto
e separe-o da alimentação elétrica.
3. São necessárias pelo menos duas pessoas para
carregar o produto.
4. Proteja a máquina contra embates, choques e for-
tes vibrações, p. ex. ao transportar em veículos.
5. Fixe a máquina contra tombo e escorregamento.
6. Nunca utilize dispositivos de proteção para o ma-
nuseio ou transporte.
92 | PT
13. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação cumpre as normas VDE e DIN
relevantes.
A conexão de rede por parte do cliente, assim
como a linha de prolongamento utilizada, deverão
corresponder a essas normas.
Utilize um dispositivo de corrente residual portátil
(PRCD) se na rede de alimentação não estiver pre-
visto um circuito de proteção da corrente de fuga
(RCD) com uma corrente diferencial nominal de no
máx. 30 mA.
A conexão de rede é protegida com 16A de ação
retardada.
Cabos de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas para tal poderão ser:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou con-
dução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por
cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• fissuras devido ao envelhecimento do isolamento.
Tais cabos de ligação elétrica danificados não devem
ser utilizados e representam perigo de vida devido aos
danos no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de
que o cabo de ligação não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às
normas VDE e DIN relevantes. Utilize apenas cabos
de ligação com a marcação H07RN-F.
É obrigatória uma impressão da designação do tipo no
cabo de ligação.
Motor trifásico 400 V 3 ~ / 50 Hz
Tensão nominal 400 V 3N ~ / 50 Hz
O cabo de ligação à rede e o cabo de extensão devem
ter 5 fios = 3 ~ + N + PE.
• Os cabos de extensão têm de ter uma secção míni-
ma de 1,5 mm² (≤ 25 m).
