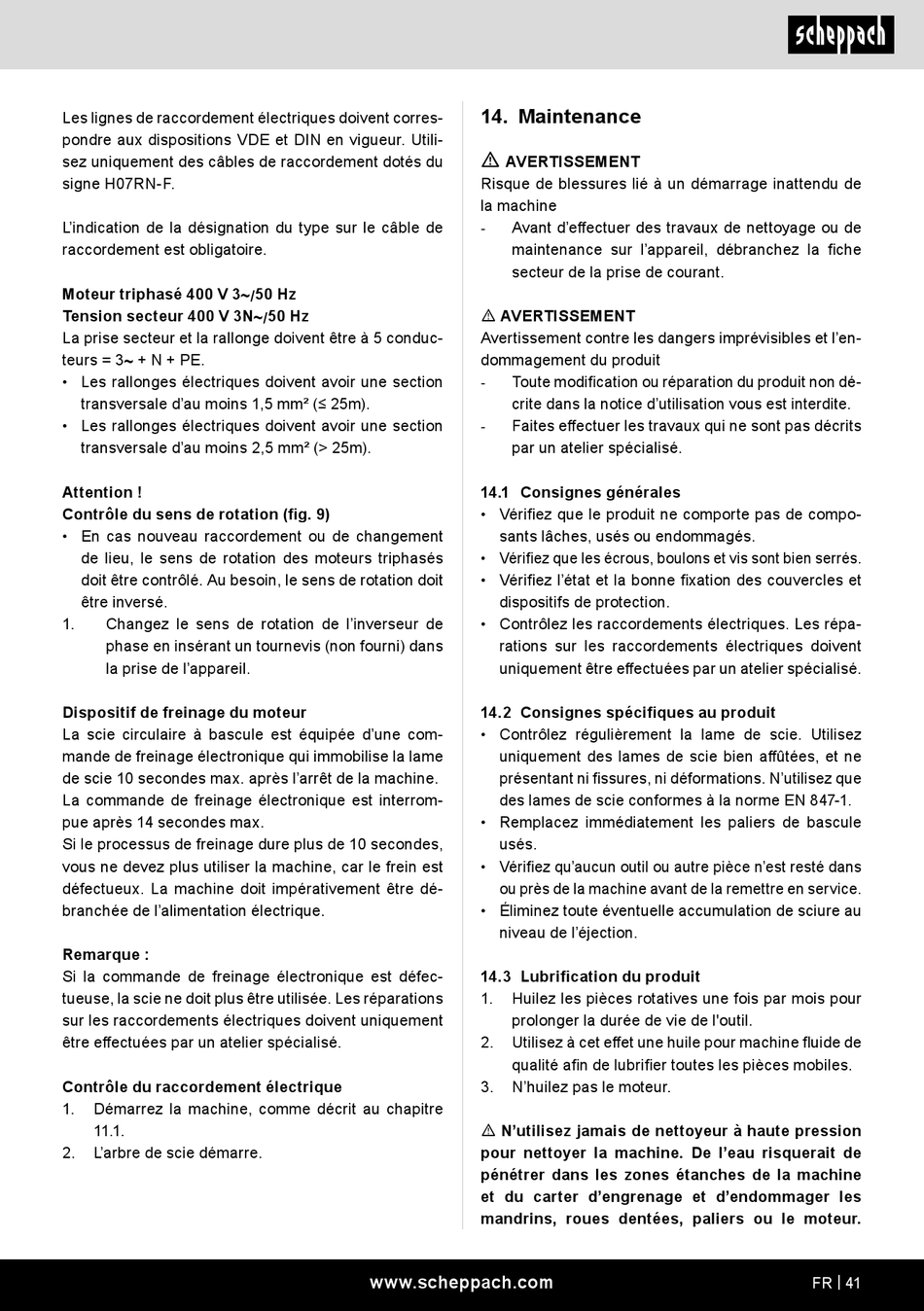

Scheppach HS730 Originalbetriebsanleitung Seite 41

Les lignes de raccordement électriques doivent corres-
pondre aux dispositions VDE et DIN en vigueur. Utili-
sez uniquement des câbles de raccordement dotés du
signe H07RN-F.
L'indication de la désignation du type sur le câble de
raccordement est obligatoire.
Moteur triphasé 400 V 3 ~/ 50 Hz
Tension secteur 400 V 3N ~/ 50 Hz
La prise secteur et la rallonge doivent être à 5 conduc-
teurs = 3 ~ + N + PE.
• Les rallonges électriques doivent avoir une section
transversale d'au moins 1,5 mm² (≤ 25m).
• Les rallonges électriques doivent avoir une section
transversale d'au moins 2,5 mm² (> 25m).
Attention !
Contrôle du sens de rotation (fig. 9)
• En cas nouveau raccordement ou de changement
de lieu, le sens de rotation des moteurs triphasés
doit être contrôlé. Au besoin, le sens de rotation doit
être inversé.
1. Changez le sens de rotation de l'inverseur de
phase en insérant un tournevis (non fourni) dans
la prise de l'appareil.
Dispositif de freinage du moteur
La scie circulaire à bascule est équipée d'une com-
mande de freinage électronique qui immobilise la lame
de scie 10 secondes max. après l'arrêt de la machine.
La commande de freinage électronique est interrom-
pue après 14 secondes max.
Si le processus de freinage dure plus de 10 secondes,
vous ne devez plus utiliser la machine, car le frein est
défectueux. La machine doit impérativement être dé-
branchée de l'alimentation électrique.
Remarque :
Si la commande de freinage électronique est défec-
tueuse, la scie ne doit plus être utilisée. Les réparations
sur les raccordements électriques doivent uniquement
être effectuées par un atelier spécialisé.
Contrôle du raccordement électrique
1. Démarrez la machine, comme décrit au chapitre
11.1.
2. L'arbre de scie démarre.
14. Maintenance
m
AVERTISSEMENT
Risque de blessures lié à un démarrage inattendu de
la machine
Avant d'effectuer des travaux de nettoyage ou de
-
maintenance sur l'appareil, débranchez la fiche
secteur de la prise de courant.
m AVERTISSEMENT
Avertissement contre les dangers imprévisibles et l'en-
dommagement du produit
Toute modification ou réparation du produit non dé-
-
crite dans la notice d'utilisation vous est interdite.
Faites effectuer les travaux qui ne sont pas décrits
-
par un atelier spécialisé.
14.1 Consignes générales
• Vérifiez que le produit ne comporte pas de compo-
sants lâches, usés ou endommagés.
• Vérifiez que les écrous, boulons et vis sont bien serrés.
• Vérifiez l'état et la bonne fixation des couvercles et
dispositifs de protection.
• Contrôlez les raccordements électriques. Les répa-
rations sur les raccordements électriques doivent
uniquement être effectuées par un atelier spécialisé.
14.2 Consignes spécifiques au produit
• Contrôlez régulièrement la lame de scie. Utilisez
uniquement des lames de scie bien affûtées, et ne
présentant ni fissures, ni déformations. N'utilisez que
des lames de scie conformes à la norme EN 847-1.
• Remplacez immédiatement les paliers de bascule
usés.
• Vérifiez qu'aucun outil ou autre pièce n'est resté dans
ou près de la machine avant de la remettre en service.
• Éliminez toute éventuelle accumulation de sciure au
niveau de l'éjection.
14.3 Lubrification du produit
1. Huilez les pièces rotatives une fois par mois pour
prolonger la durée de vie de l'outil.
2. Utilisez à cet effet une huile pour machine fluide de
qualité afin de lubrifier toutes les pièces mobiles.
3. N'huilez pas le moteur.
m N'utilisez jamais de nettoyeur à haute pression
pour nettoyer la machine. De l'eau risquerait de
pénétrer dans les zones étanches de la machine
et du carter d'engrenage et d'endommager les
mandrins, roues dentées, paliers ou le moteur.
www.scheppach.com FR | 41
