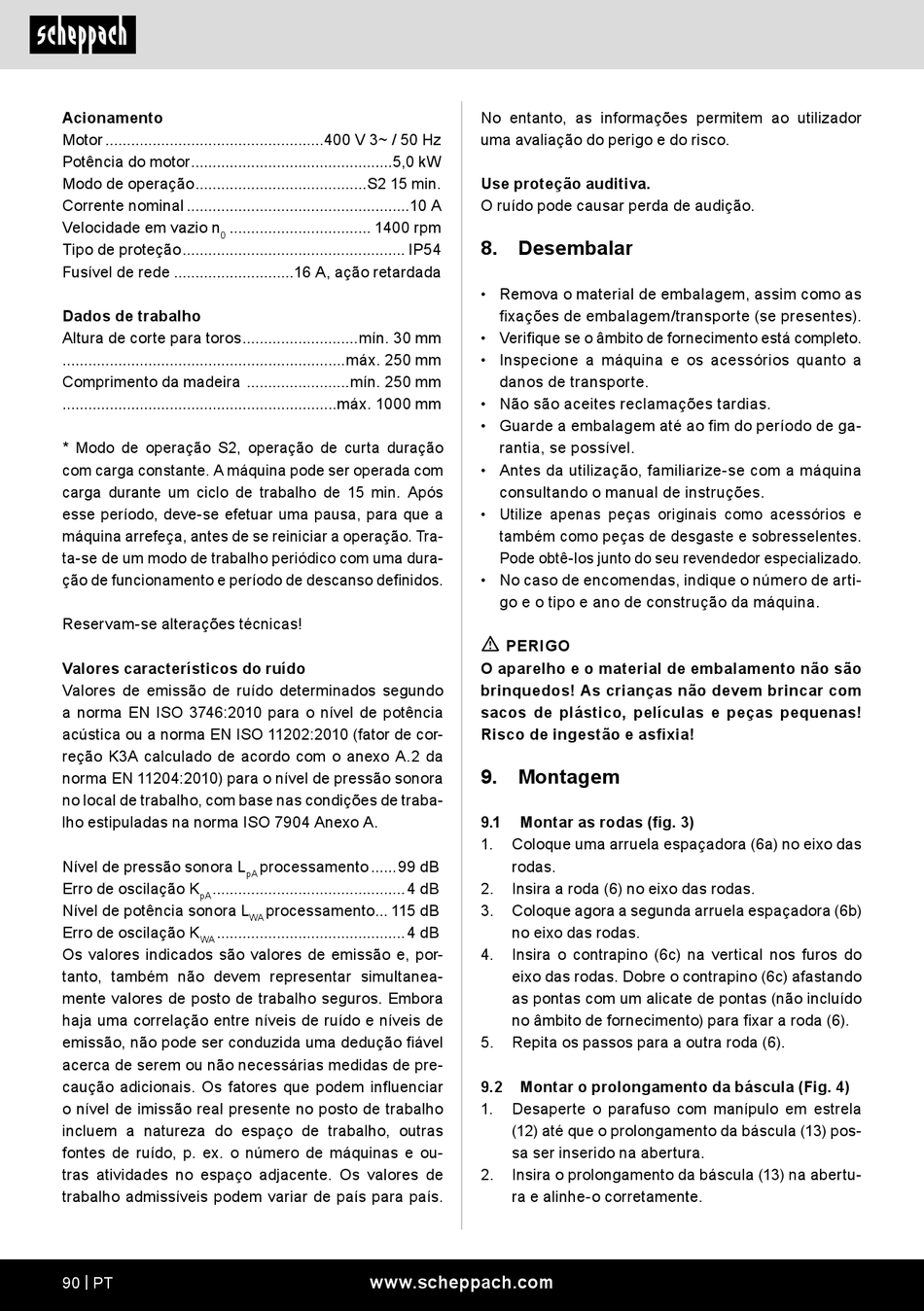

Scheppach HS730 Originalbetriebsanleitung Seite 90

Acionamento
Motor ...................................................400 V 3~ / 50 Hz
Potência do motor ...............................................5,0 kW
Modo de operação ........................................S2 15 min.
Corrente nominal ....................................................10 A
Velocidade em vazio n ................................. 1400 rpm
0
Tipo de proteção .................................................... IP54
Fusível de rede ............................16 A, ação retardada
Dados de trabalho
Altura de corte para toros ...........................mín. 30 mm
..................................................................máx. 250 mm
Comprimento da madeira ........................mín. 250 mm
................................................................máx. 1000 mm
* Modo de operação S2, operação de curta duração
com carga constante. A máquina pode ser operada com
carga durante um ciclo de trabalho de 15 min. Após
esse período, deve-se efetuar uma pausa, para que a
máquina arrefeça, antes de se reiniciar a operação. Tra-
ta-se de um modo de trabalho periódico com uma dura-
ção de funcionamento e período de descanso definidos.
Reservam-se alterações técnicas!
Valores característicos do ruído
Valores de emissão de ruído determinados segundo
a norma EN ISO 3746:2010 para o nível de potência
acústica ou a norma EN ISO 11202:2010 (fator de cor-
reção K3A calculado de acordo com o anexo A.2 da
norma EN 11204:2010) para o nível de pressão sonora
no local de trabalho, com base nas condições de traba-
lho estipuladas na norma ISO 7904 Anexo A.
Nível de pressão sonora L
Erro de oscilação K ............................................. 4 dB
pA
Nível de potência sonora L
Erro de oscilação K ............................................ 4 dB
WA
Os valores indicados são valores de emissão e, por-
tanto, também não devem representar simultanea-
mente valores de posto de trabalho seguros. Embora
haja uma correlação entre níveis de ruído e níveis de
emissão, não pode ser conduzida uma dedução fiável
acerca de serem ou não necessárias medidas de pre-
caução adicionais. Os fatores que podem influenciar
o nível de imissão real presente no posto de trabalho
incluem a natureza do espaço de trabalho, outras
fontes de ruído, p. ex. o número de máquinas e ou-
tras atividades no espaço adjacente. Os valores de
trabalho admissíveis podem variar de país para país.
90 | PT
processamento ......99 dB
pA
processamento ... 115 dB
WA
www.scheppach.com
No entanto, as informações permitem ao utilizador
uma avaliação do perigo e do risco.
Use proteção auditiva.
O ruído pode causar perda de audição.
8. Desembalar
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione a máquina e os acessórios quanto a
danos de transporte.
• Não são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com a máquina
consultando o manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obtê-los junto do seu revendedor especializado.
• No caso de encomendas, indique o número de arti-
go e o tipo e ano de construção da máquina.
m
PERIGO
O aparelho e o material de embalamento não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Montagem
9.1 Montar as rodas (fig. 3)
1. Coloque uma arruela espaçadora (6a) no eixo das
rodas.
2. Insira a roda (6) no eixo das rodas.
3. Coloque agora a segunda arruela espaçadora (6b)
no eixo das rodas.
4. Insira o contrapino (6c) na vertical nos furos do
eixo das rodas. Dobre o contrapino (6c) afastando
as pontas com um alicate de pontas (não incluído
no âmbito de fornecimento) para fixar a roda (6).
5. Repita os passos para a outra roda (6).
9.2 Montar o prolongamento da báscula (Fig. 4)
1. Desaperte o parafuso com manípulo em estrela
(12) até que o prolongamento da báscula (13) pos-
sa ser inserido na abertura.
2. Insira o prolongamento da báscula (13) na abertu-
ra e alinhe-o corretamente.
