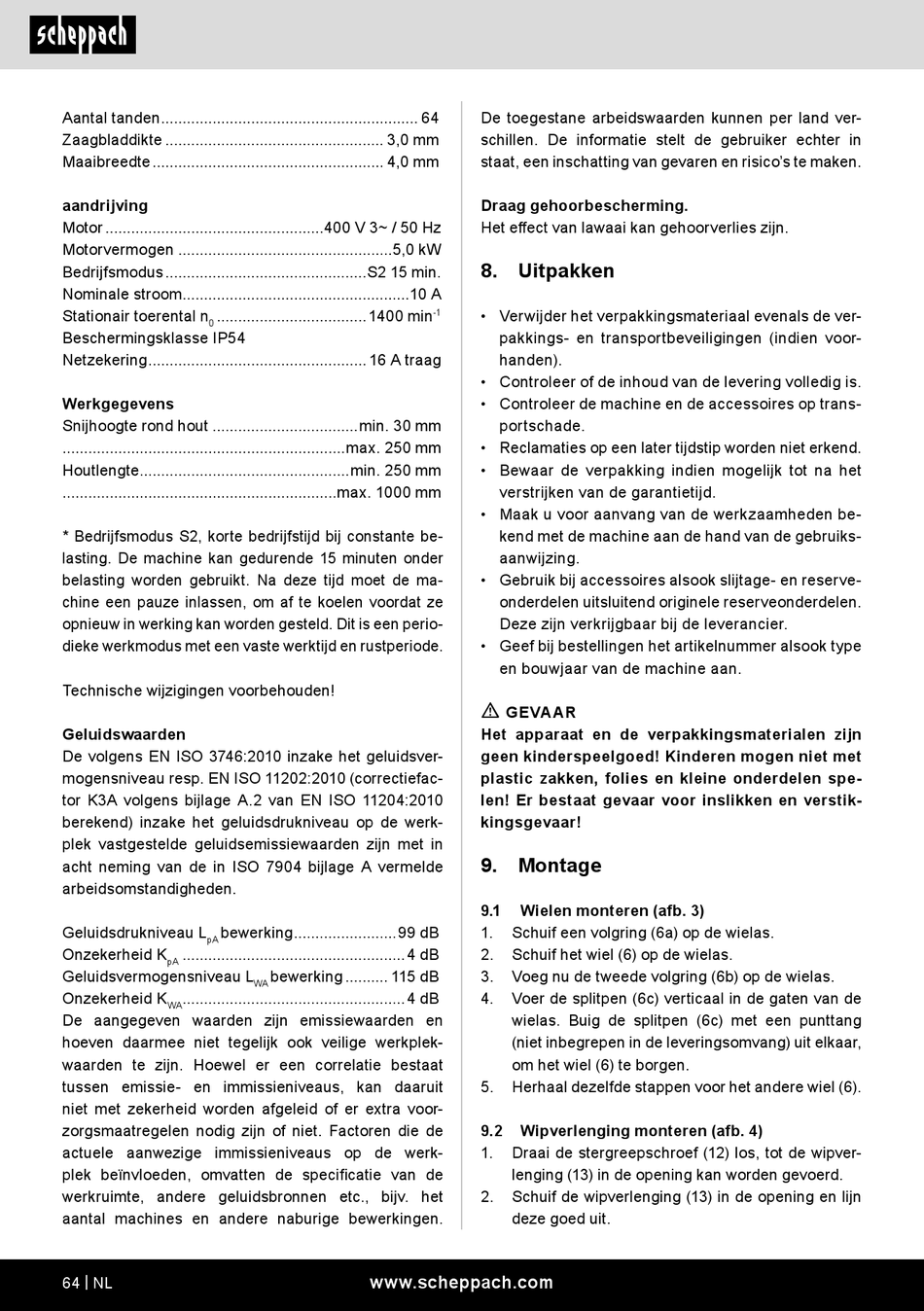

Scheppach HS730 Originalbetriebsanleitung Seite 64

Aantal tanden ............................................................ 64
Zaagbladdikte ................................................... 3,0 mm
Maaibreedte ...................................................... 4,0 mm
aandrijving
Motor ...................................................400 V 3~ / 50 Hz
Motorvermogen ..................................................5,0 kW
Bedrijfsmodus ...............................................S2 15 min.
Nominale stroom .....................................................10 A
Stationair toerental n ................................... 1400 min
0
Beschermingsklasse IP54
Netzekering ................................................... 16 A traag
Werkgegevens
Snijhoogte rond hout ..................................min. 30 mm
..................................................................max. 250 mm
Houtlengte .................................................min. 250 mm
................................................................max. 1000 mm
* Bedrijfsmodus S2, korte bedrijfstijd bij constante be-
lasting. De machine kan gedurende 15 minuten onder
belasting worden gebruikt. Na deze tijd moet de ma-
chine een pauze inlassen, om af te koelen voordat ze
opnieuw in werking kan worden gesteld. Dit is een perio-
dieke werkmodus met een vaste werktijd en rustperiode.
Technische wijzigingen voorbehouden!
Geluidswaarden
De volgens EN ISO 3746:2010 inzake het geluidsver-
mogensniveau resp. EN ISO 11202:2010 (correctiefac-
tor K3A volgens bijlage A.2 van EN ISO 11204:2010
berekend) inzake het geluidsdrukniveau op de werk-
plek vastgestelde geluidsemissiewaarden zijn met in
acht neming van de in ISO 7904 bijlage A vermelde
arbeidsomstandigheden.
Geluidsdrukniveau L bewerking ........................99 dB
pA
Onzekerheid K .................................................... 4 dB
pA
Geluidsvermogensniveau L
Onzekerheid K .................................................... 4 dB
WA
De aangegeven waarden zijn emissiewaarden en
hoeven daarmee niet tegelijk ook veilige werkplek-
waarden te zijn. Hoewel er een correlatie bestaat
tussen emissie- en immissieniveaus, kan daaruit
niet met zekerheid worden afgeleid of er extra voor-
zorgsmaatregelen nodig zijn of niet. Factoren die de
actuele aanwezige immissieniveaus op de werk-
plek beïnvloeden, omvatten de specificatie van de
werkruimte, andere geluidsbronnen etc., bijv. het
aantal machines en andere naburige bewerkingen.
64 | NL
bewerking .......... 115 dB
WA
www.scheppach.com
De toegestane arbeidswaarden kunnen per land ver-
schillen. De informatie stelt de gebruiker echter in
staat, een inschatting van gevaren en risico's te maken.
Draag gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn.
8. Uitpakken
• Verwijder het verpakkingsmateriaal evenals de ver-
-1
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer de machine en de accessoires op trans-
portschade.
• Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met de machine aan de hand van de gebruiks-
aanwijzing.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele reserveonderdelen.
Deze zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen het artikelnummer alsook type
en bouwjaar van de machine aan.
m
GEVAAR
Het apparaat en de verpakkingsmaterialen zijn
geen kinderspeelgoed! Kinderen mogen niet met
plastic zakken, folies en kleine onderdelen spe-
len! Er bestaat gevaar voor inslikken en verstik-
kingsgevaar!
9. Montage
9.1 Wielen monteren (afb. 3)
1. Schuif een volgring (6a) op de wielas.
2. Schuif het wiel (6) op de wielas.
3. Voeg nu de tweede volgring (6b) op de wielas.
4. Voer de splitpen (6c) verticaal in de gaten van de
wielas. Buig de splitpen (6c) met een punttang
(niet inbegrepen in de leveringsomvang) uit elkaar,
om het wiel (6) te borgen.
5. Herhaal dezelfde stappen voor het andere wiel (6).
9.2 Wipverlenging monteren (afb. 4)
1. Draai de stergreepschroef (12) los, tot de wipver-
lenging (13) in de opening kan worden gevoerd.
2. Schuif de wipverlenging (13) in de opening en lijn
deze goed uit.
