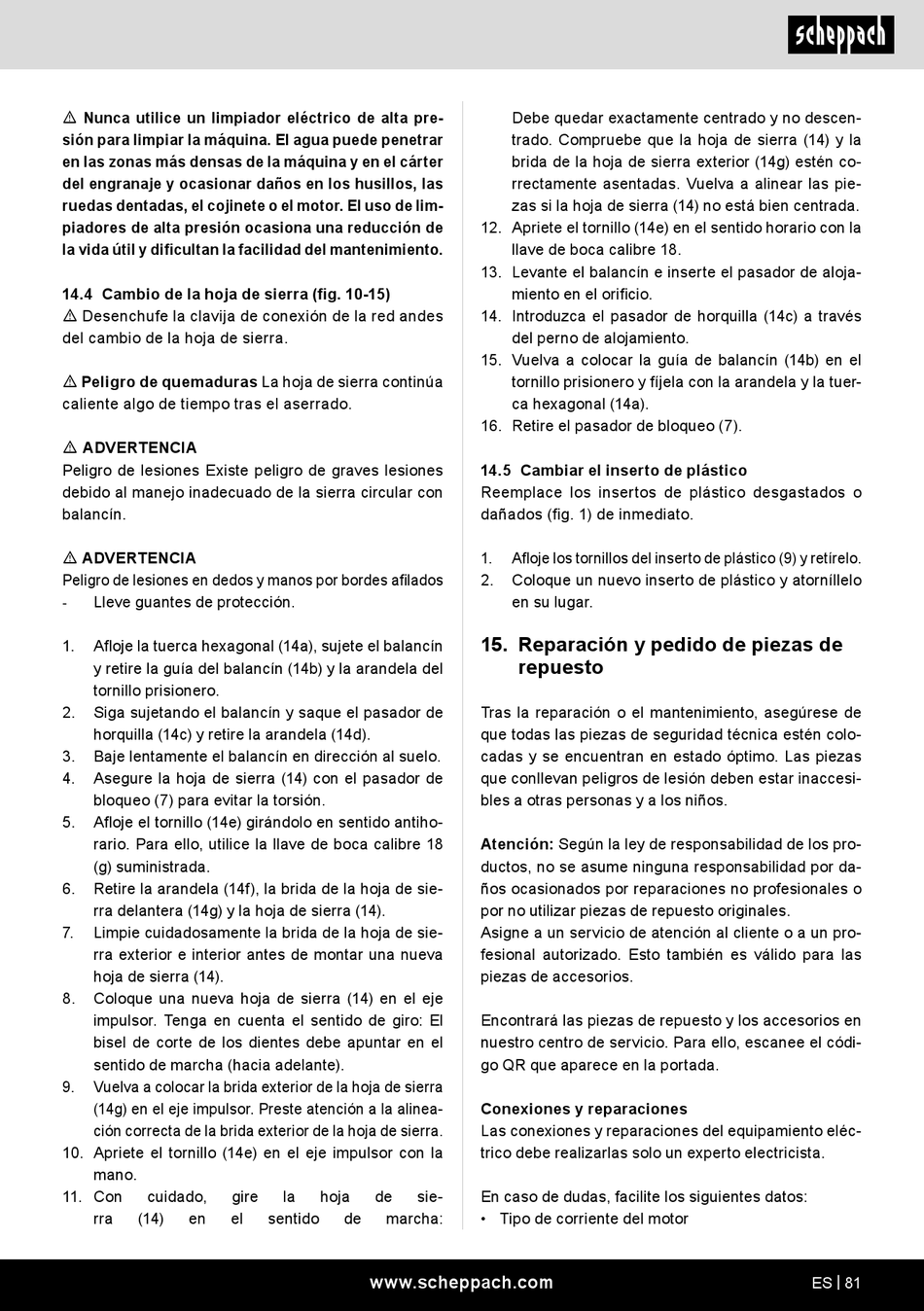

m Nunca utilice un limpiador eléctrico de alta pre-
sión para limpiar la máquina. El agua puede penetrar
en las zonas más densas de la máquina y en el cárter
del engranaje y ocasionar daños en los husillos, las
ruedas dentadas, el cojinete o el motor. El uso de lim-
piadores de alta presión ocasiona una reducción de
la vida útil y dificultan la facilidad del mantenimiento.
14.4 Cambio de la hoja de sierra (fig. 10-15)
m Desenchufe la clavija de conexión de la red andes
del cambio de la hoja de sierra.
m Peligro de quemaduras La hoja de sierra continúa
caliente algo de tiempo tras el aserrado.
m ADVERTENCIA
Peligro de lesiones Existe peligro de graves lesiones
debido al manejo inadecuado de la sierra circular con
balancín.
m ADVERTENCIA
Peligro de lesiones en dedos y manos por bordes afilados
Lleve guantes de protección.
-
1. Afloje la tuerca hexagonal (14a), sujete el balancín
y retire la guía del balancín (14b) y la arandela del
tornillo prisionero.
2. Siga sujetando el balancín y saque el pasador de
horquilla (14c) y retire la arandela (14d).
3. Baje lentamente el balancín en dirección al suelo.
4. Asegure la hoja de sierra (14) con el pasador de
bloqueo (7) para evitar la torsión.
5. Afloje el tornillo (14e) girándolo en sentido antiho-
rario. Para ello, utilice la llave de boca calibre 18
(g) suministrada.
6. Retire la arandela (14f), la brida de la hoja de sie-
rra delantera (14g) y la hoja de sierra (14).
7. Limpie cuidadosamente la brida de la hoja de sie-
rra exterior e interior antes de montar una nueva
hoja de sierra (14).
8. Coloque una nueva hoja de sierra (14) en el eje
impulsor. Tenga en cuenta el sentido de giro: El
bisel de corte de los dientes debe apuntar en el
sentido de marcha (hacia adelante).
9. Vuelva a colocar la brida exterior de la hoja de sierra
(14g) en el eje impulsor. Preste atención a la alinea-
ción correcta de la brida exterior de la hoja de sierra.
10. Apriete el tornillo (14e) en el eje impulsor con la
mano.
11. Con cuidado, gire
rra (14) en el
la hoja de sie-
sentido de marcha:
www.scheppach.com
Debe quedar exactamente centrado y no descen-
trado. Compruebe que la hoja de sierra (14) y la
brida de la hoja de sierra exterior (14g) estén co-
rrectamente asentadas. Vuelva a alinear las pie-
zas si la hoja de sierra (14) no está bien centrada.
12. Apriete el tornillo (14e) en el sentido horario con la
llave de boca calibre 18.
13. Levante el balancín e inserte el pasador de aloja-
miento en el orificio.
14. Introduzca el pasador de horquilla (14c) a través
del perno de alojamiento.
15. Vuelva a colocar la guía de balancín (14b) en el
tornillo prisionero y fíjela con la arandela y la tuer-
ca hexagonal (14a).
16. Retire el pasador de bloqueo (7).
14.5 Cambiar el inserto de plástico
Reemplace los insertos de plástico desgastados o
dañados (fig. 1) de inmediato.
1. Afloje los tornillos del inserto de plástico (9) y retírelo.
2. Coloque un nuevo inserto de plástico y atorníllelo
en su lugar.
15. Reparación y pedido de piezas de
repuesto
Tras la reparación o el mantenimiento, asegúrese de
que todas las piezas de seguridad técnica estén colo-
cadas y se encuentran en estado óptimo. Las piezas
que conllevan peligros de lesión deben estar inaccesi-
bles a otras personas y a los niños.
Atención: Según la ley de responsabilidad de los pro-
ductos, no se asume ninguna responsabilidad por da-
ños ocasionados por reparaciones no profesionales o
por no utilizar piezas de repuesto originales.
Asigne a un servicio de atención al cliente o a un pro-
fesional autorizado. Esto también es válido para las
piezas de accesorios.
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
En caso de dudas, facilite los siguientes datos:
• Tipo de corriente del motor
