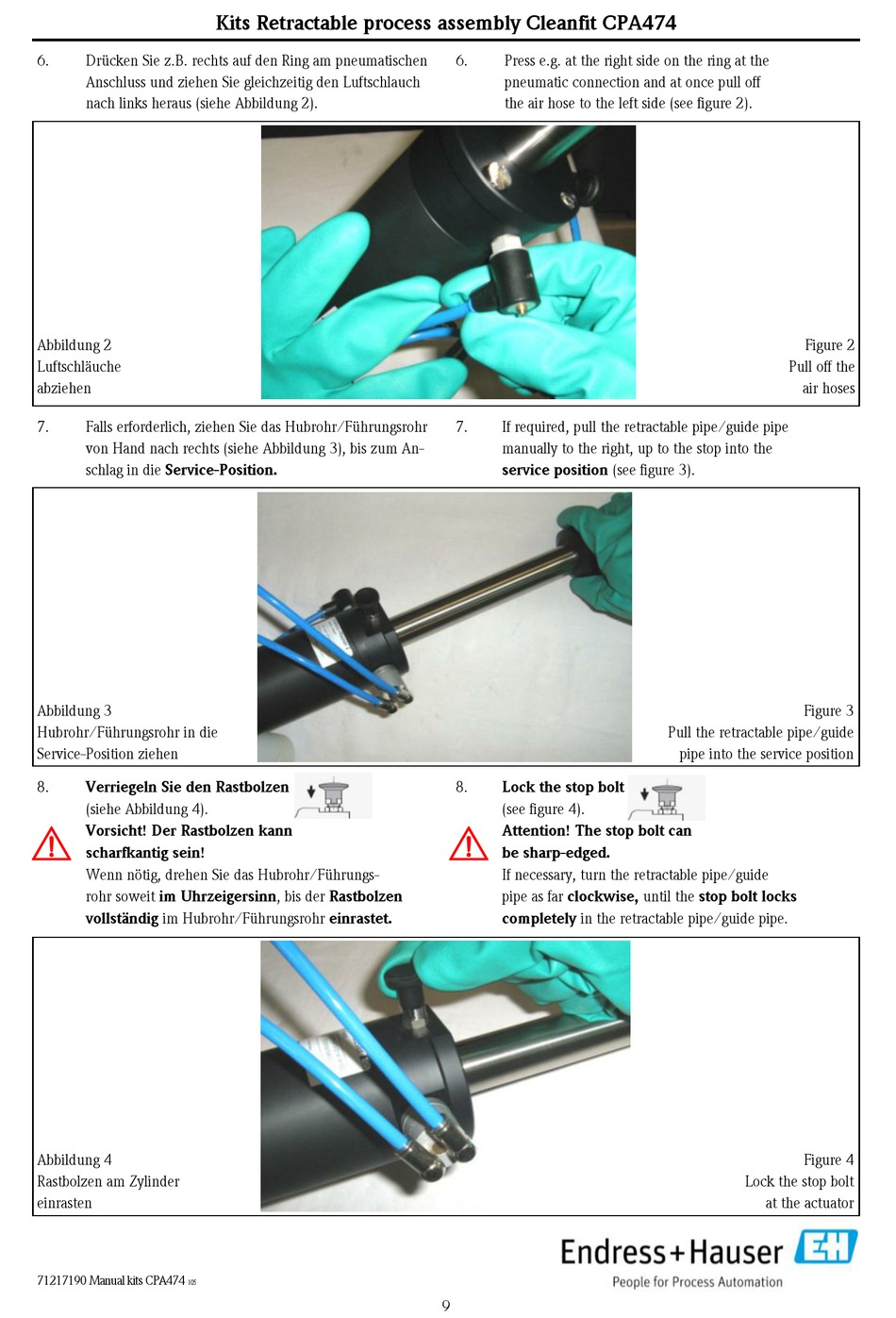

6. Drücken Sie z.B. rechts auf den Ring am pneumatischen
Anschluss und ziehen Sie gleichzeitig den Luftschlauch
nach links heraus (siehe Abbildung 2).
Abbildung 2
Luftschläuche
abziehen
7. Falls erforderlich, ziehen Sie das Hubrohr/Führungsrohr
von Hand nach rechts (siehe Abbildung 3), bis zum An-
schlag in die Service-Position.
Abbildung 3
Hubrohr/Führungsrohr in die
Service-Position ziehen
8. Verriegeln Sie den Rastbolzen
(siehe Abbildung 4).
#
Vorsicht! Der Rastbolzen kann
scharfkantig sein!
Wenn nötig, drehen Sie das Hubrohr/Führungs-
rohr soweit im Uhrzeigersinn, bis der Rastbolzen
vollständig im Hubrohr/Führungsrohr einrastet.
Abbildung 4
Rastbolzen am Zylinder
einrasten
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
6. Press e.g. at the right side on the ring at the
pneumatic connection and at once pull off
the air hose to the left side (see figure 2).
7. If required, pull the retractable pipe/guide pipe
manually to the right, up to the stop into the
service position (see figure 3).
8. Lock the stop bolt
(see figure 4).
#
Attention! The stop bolt can
be sharp-edged.
If necessary, turn the retractable pipe/guide
pipe as far clockwise, until the stop bolt locks
completely in the retractable pipe/guide pipe.
9
Figure 2
Pull off the
air hoses
Figure 3
Pull the retractable pipe/guide
pipe into the service position
Figure 4
Lock the stop bolt
at the actuator
