12. Drehen Sie die 2 Muttern auf dem Gewinde des
Endschalters, bis hin zum Spülgehäuse (siehe Ab-
bildung 7).
Bitte kontern Sie die 2 Muttern mit zwei Flach-
schlüsseln 17 mm.
Abbildung 7
2 Muttern bis zum
Spülgehäuse drehen
13. Ziehen Sie das Hubrohr/Führungsrohr und Schutzrohr
nach rechts (siehe Abbildung 8), bis zum Anschlag in
die Service-Position.
Schauen Sie zur Kontrolle in die Gewindebohrung des
Endschalters am Zylinder.
Wenn Sie am unteren Ende der Gewindebohrung den
Kolben der Elektrodenführung sehen, ist die Service-
Position erreicht.
Abbildung 8
Hubrohr/Führungsrohr in die
Service-Position ziehen
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
12. Screw the 2 nuts on the thread of the limit
switch, up to the housing of the rinse cham-
ber (see figure 7).
Please tighten the 2 nuts, using two 17 mm
wrenches.
13. Pull the retractable pipe/guide pipe and
protective pipe to the right (see figure 8),
up to the stop, into the service position.
Look for the control in the threaded hole
of the limit switch on the actuator.
If you see the bulb of the electrode guide
at the bottom of the threaded hole, the
service position is reached.
29

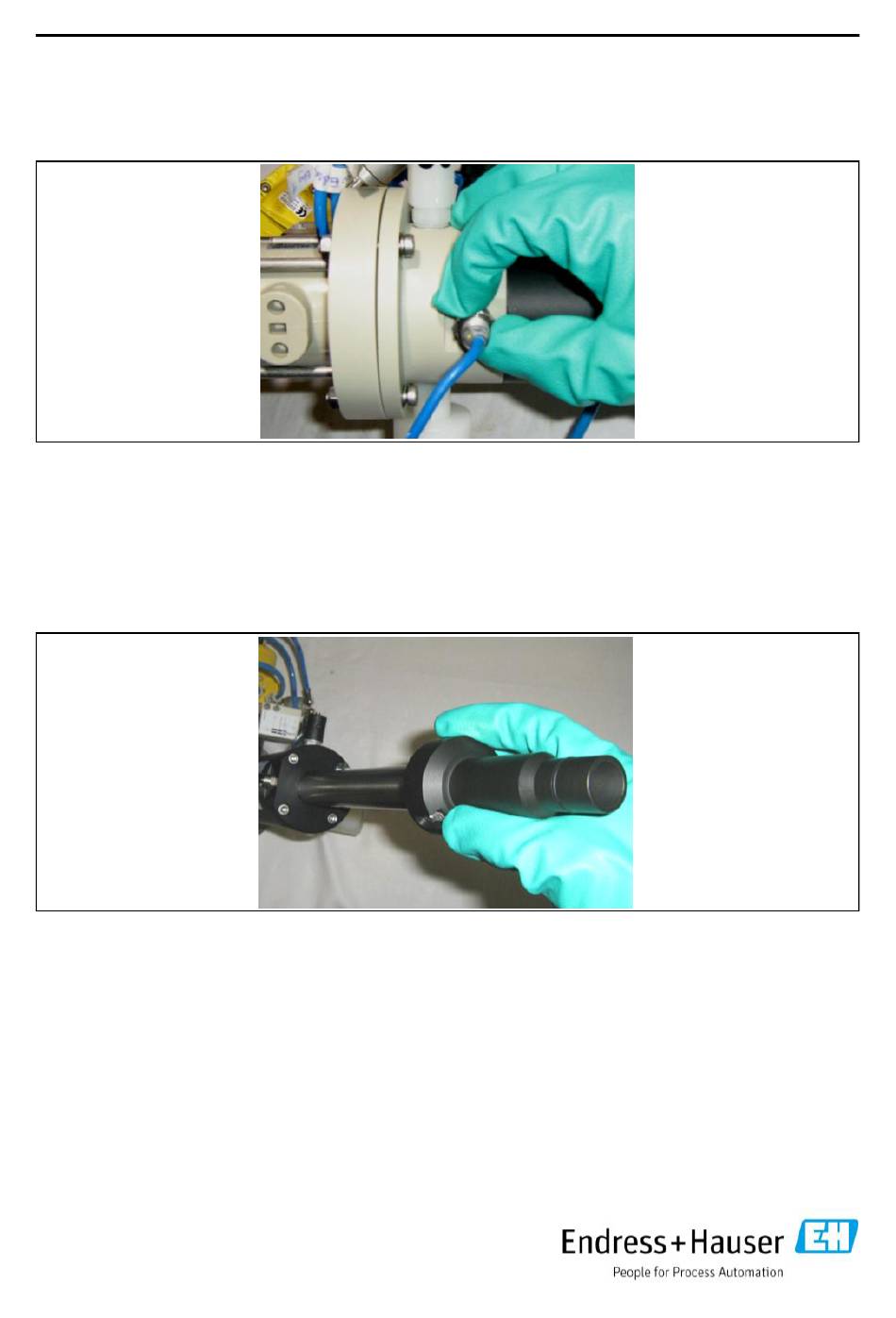

Figure 7
Turn 2 nuts up to
the rinse chamber
Figure 8
Pull the retractable pipe/guide
pipe into the service position
