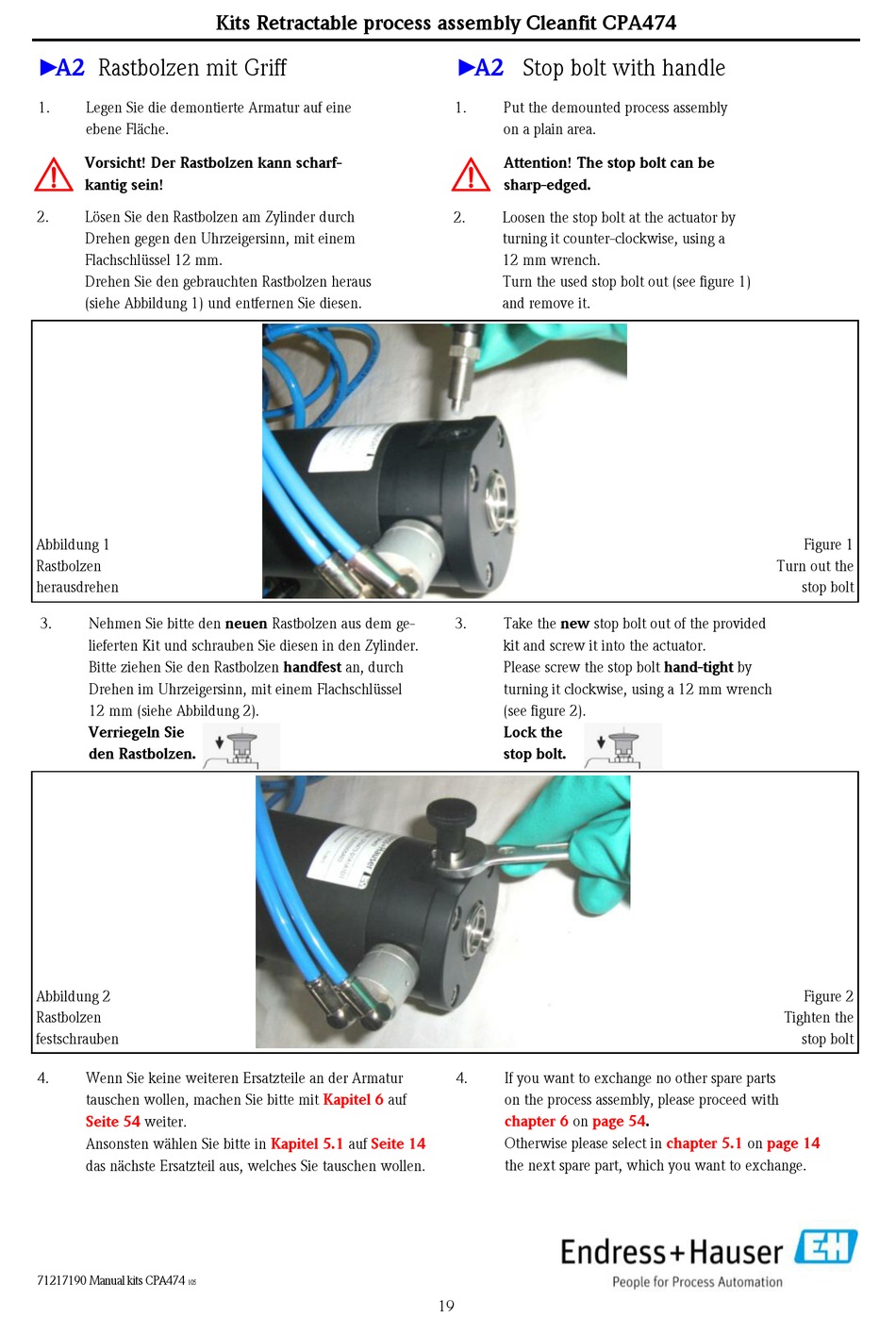

Endress+Hauser Cleanfit CPA474 Anleitung Seite 19

► A2
Rastbolzen mit Griff
1. Legen Sie die demontierte Armatur auf eine
ebene Fläche.
#
Vorsicht! Der Rastbolzen kann scharf-
kantig sein!
2. Lösen Sie den Rastbolzen am Zylinder durch
Drehen gegen den Uhrzeigersinn, mit einem
Flachschlüssel 12 mm.
Drehen Sie den gebrauchten Rastbolzen heraus
(siehe Abbildung 1) und entfernen Sie diesen.
Abbildung 1
Rastbolzen
herausdrehen
3. Nehmen Sie bitte den neuen Rastbolzen aus dem ge-
lieferten Kit und schrauben Sie diesen in den Zylinder.
Bitte ziehen Sie den Rastbolzen handfest an, durch
Drehen im Uhrzeigersinn, mit einem Flachschlüssel
12 mm (siehe Abbildung 2).
Verriegeln Sie
den Rastbolzen.
Abbildung 2
Rastbolzen
festschrauben
4. Wenn Sie keine weiteren Ersatzteile an der Armatur
tauschen wollen, machen Sie bitte mit
Seite 54 weiter.
Ansonsten wählen Sie bitte in
das nächste Ersatzteil aus, welches Sie tauschen wollen.
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
Kapitel 6
Kapitel 5.1 auf Seite 14
► A2
Stop bolt with handle
1. Put the demounted process assembly
on a plain area.
#
Attention! The stop bolt can be
sharp-edged.
2. Loosen the stop bolt at the actuator by
turning it counter-clockwise, using a
12 mm wrench.
Turn the used stop bolt out (see figure 1)
and remove it.
3. Take the new stop bolt out of the provided
kit and screw it into the actuator.
Please screw the stop bolt hand-tight by
turning it clockwise, using a 12 mm wrench
(see figure 2).
Lock the
stop bolt.
4. If you want to exchange no other spare parts
auf on the process assembly, please proceed with
chapter 6
Otherwise please select in
the next spare part, which you want to exchange.
19
on page 54.
chapter 5.1
Figure 1
Turn out the
stop bolt
Figure 2
Tighten the
stop bolt
on page 14
