3. Schieben Sie bitte den O-Ring vorsichtig auf den
Zylinder (siehe Abbildung 2).
Abbildung 2
O-Ring auf den
Zylinder schieben
4. Drehen Sie den Zylinder um.
Wenn Sie auch den Zylinder tauschen, machen Sie gleich
mit dem nächsten Schritt weiter.
Ansonsten ziehen Sie bitte den gebrauchten O-Ring mit
einer kleinen Pinzette an der zweiten Stirnseite vom
Zylinder ab (siehe Abbildung 3) und entfernen Sie diesen.
Abbildung 3
O-Ring vom
Zylinder ziehen
5. Bitte nehmen Sie einen neuen O-Ring aus dem
gelieferten Kit und fetten Sie ihn ein.
6. Schieben Sie bitte den O-Ring vorsichtig auf den
Zylinder (siehe Abbildung 4).
Abbildung 4
O-Ring auf den
Zylinder schieben
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
3. Please push the O-ring with care on the
actuator (see figure 2).
4. Turn the actuator.
If you want also exchange the actuator, please
proceed directly with the next step.
Otherwise please pull the used O-ring at the
second front side from the actuator, using a
small tweezers (see figure 3) and remove it.
5. Please take a new O-ring out of the provided
kit and lubricate it.
6. Please push the O-ring with care on the
actuator (see figure 4).
43

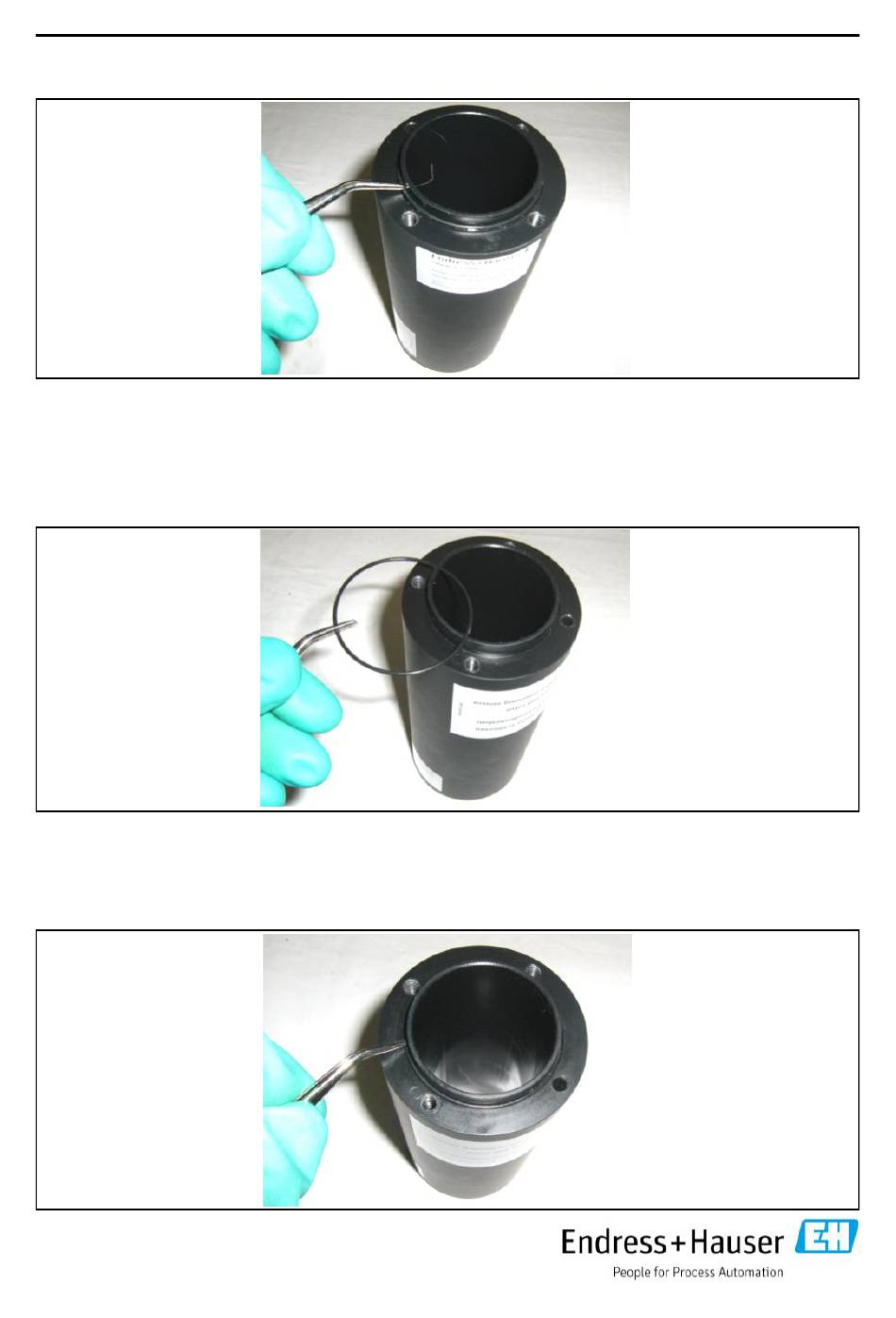

Figure 2
Push O-ring
on the actuator
Figure 3
Pull the O-ring from
the actuator
Figure 4
Push O-ring
on the actuator
