8. Bitte sichern Sie z.B. den Memosens-Stecker durch
Drehen der Verriegelung im Uhrzeigersinn an der
Elektrode/Sensor (siehe Abbildung 6).
Abbildung 6
Memosens-Stecker an der
Elektrode/Sensor sichern
9. Verriegeln Sie
den Rastbolzen.
Drehen Sie das Hubrohr/Führungsrohr im
Uhrzeigersinn, bis zum Anschlag, auf die
Elektrodenführung (siehe Abbildung 7).
Abbildung 7
Hubrohr/Führungsrohr auf die
Elektrodenführung drehen
10. Schieben Sie die Spritzschutzkappe auf das Schutzrohr
(siehe Abbildung 8).
Abbildung 8
Spritzschutzkappe auf das
Schutzrohr schieben
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
8. Secure e.g. the Memosens-plug at the electrode/
sensor by turning the locking device clockwise
(see figure 6).
9. Lock the
stop bolt.
Turn the retractable pipe/guide pipe clock-
wise, up to the stop, on the electrode guide
(see figure 7).
10. Push the splash proof cover on the protective
pipe (see figure 8).
56

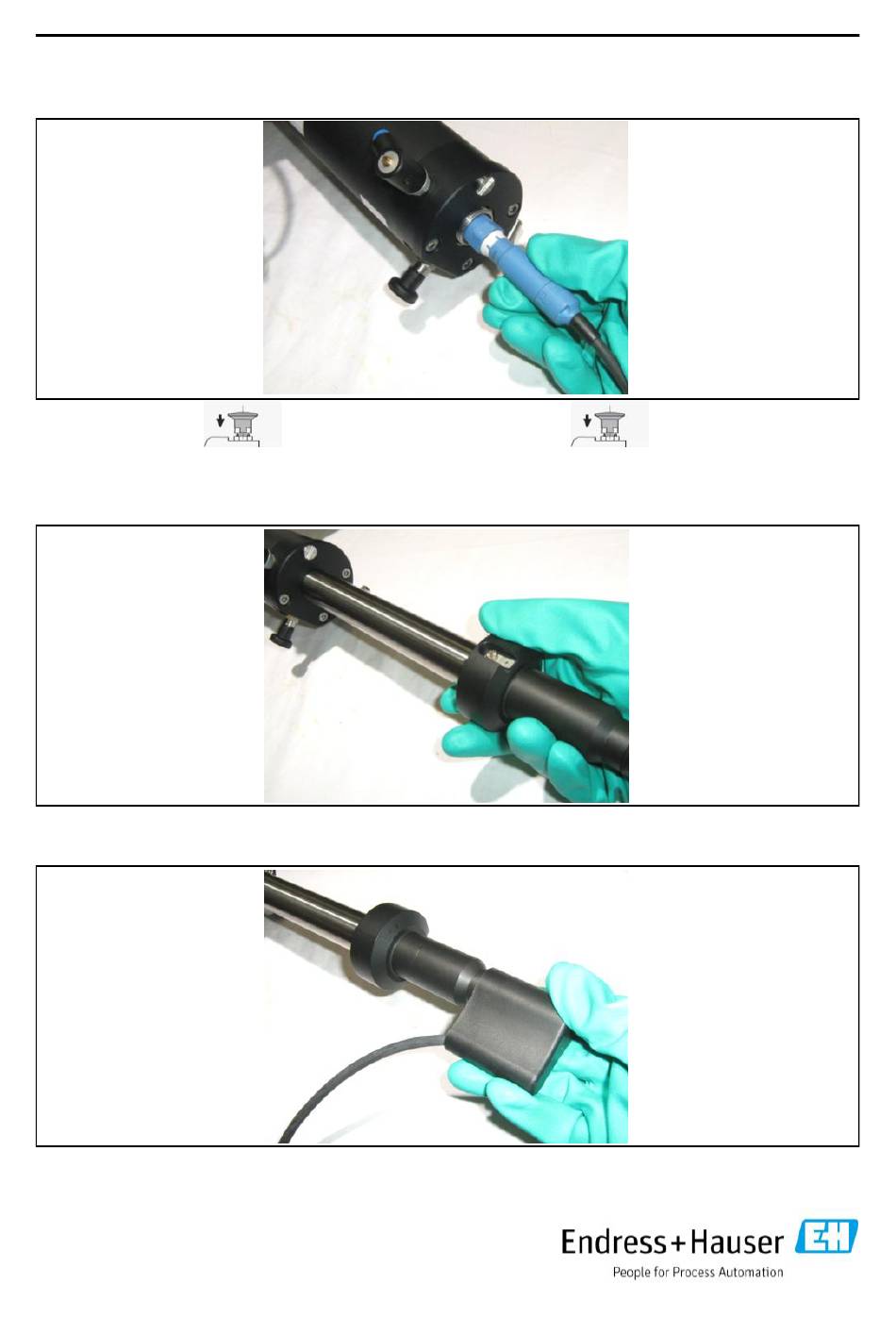

Figure 6
Secure the Memosens-plug
at the electrode/sensor
Figure 7
Turn the retractable pipe/guide
pipe on the electrode guide
Figure 8
Push the splash proof cover
on the protective pipe
