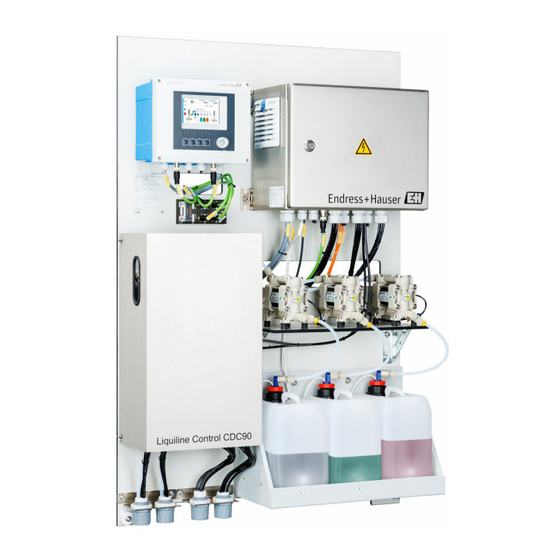

Endress+Hauser Liquiline Control CDC90 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Industrielle Ausrüstung
  5. Liquiline Control CDC90
  6. Kurzanleitung

Endress+Hauser Liquiline Control CDC90 Kurzanleitung

Reinigungs- und kalibrierungsautomatisierung von memosens-sensoren
Vorschau ausblenden Andere Handbücher für Liquiline Control CDC90:

Werbung

Quicklinks

Diese Anleitung herunterladen
KA01306C/07/DE/07.24-00
71646849
2024-03-31
Products
Kurzanleitung
Liquiline Control CDC90
Reinigungs- und Kalibrierungsautomatisierung von
Memosens-Sensoren
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Reinigungs- und Kalibrierungsautomatisierung von Memosens-Sensoren Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline Control CDC90 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Symbole .
  • Seite 4 Hinweise zum Dokument Liquiline Control CDC90 Hinweise zum Dokument Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5 Liquiline Control CDC90 Hinweise zum Dokument Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline Control CDC90 • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)
  • Seite 6 Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. 2.2.1 Nicht bestimmungsgemäße Verwendung Eine andere Verwendung stellt die Sicherheit von Personen und der Messeinrichtung in Frage.
  • Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: ‣ Falls Störungen nicht behoben werden können: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Endress+Hauser...
  • Seite 8 IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren. Produktbeschreibung Produktaufbau Das komplette Liquiline Control CDC90 besteht aus folgenden Komponenten: • CDC90 Steuereinheit • Ethernet Switch • Pneumatische Steuereinheit •...
  • Seite 9 Liquiline Control CDC90 Produktbeschreibung A0055118  1 CDC90 Gesamtansicht CDC90 Steuereinheit Multischläuche M1/M3 Pneumatische Steuereinheit Abdeckung Pumpen Ethernet Switch Schwimmerschalter Spülblock Kanister für Pufferlösungen und Reiniger Spülblockhalterung Multischläuche M2/M4 Armatur (nicht in der Lieferung enthalten) Endress+Hauser...
  • Seite 10 Produktbeschreibung Liquiline Control CDC90 3.1.1 Übersicht Spülblock A0036050  2 Spülblock Wasseranschluss (Schlauchtülle D12 PP) Anschluss Multischlauch Flüssigkeit Pumpe A Flüssigkeit Pumpe B Flüssigkeit Pumpe C Luft Spülblock (Pilotventil 4) Ausgang Spülanschluss zur Armatur Endress+Hauser...
  • Seite 11 Liquiline Control CDC90 Produktbeschreibung 3.1.2 Übersicht CDC90 Steuereinheit A0031833  3 CDC90 Steuereinheit, außen Touchdisplay Status-LED Softkeys 1-4 (4 Funktionen einstellbar) A0055891  4 CDC90 Steuereinheit, innen je nach Bestellausprägung Endress+Hauser...
  • Seite 12 Produktbeschreibung Liquiline Control CDC90 Module von links nach rechts je nach Bestellausprägung: • Basismodul BASE2-E • Leer • Modul 2AI • 2x Modul DIO • Modul 4AO (optional, nicht dargestellt) A0036047  5 CDC90 Steuereinheit, IPC Verbindung zum Ethernet Switch...
  • Seite 13 Liquiline Control CDC90 Produktbeschreibung 3.1.3 Übersicht pneumatische Steuereinheit 1-Kanal Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem wird hier die Versorgungsspannung angelegt. A0055128  6 Pneumatische Steuereinheit für einen Kanal 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung...
  • Seite 14 Produktbeschreibung Liquiline Control CDC90 2-Kanal A0055129  7 Pneumatische Steuereinheit für 2 Kanäle Erweiterung der Endstufenklemmen für eine 2. Messstelle Erweiterung der Pilotventile für eine 2 Kanäle Endress+Hauser...
  • Seite 15 Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Nach Erhalt der Lieferung: Verpackung auf Beschädigungen prüfen.  Schäden unverzüglich dem Hersteller melden. Beschädigte Komponenten nicht installieren. Den Lieferumfang anhand des Lieferscheins prüfen. Typenschilddaten mit den Bestellangaben auf dem Lieferschein vergleichen.
  • Seite 16 Deutschland Lieferumfang Im Lieferumfang sind enthalten: Grundausstattung • 1 Liquiline Control CDC90 in der bestellten Ausführung • 1 gedruckte Kurzanleitung • USB-Stick für Datenübertragung und -sicherung, Software Update • Gateway (optional, nur bei Ausführung EtherNet/IP, PROFIBUS DP, Profinet) • Schaltschrankschlüssel für pneumatische Steuereinhalt •...
  • Seite 17 Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage oder für die Montage auf einer geeigneten Struktur, z.B. Stahlträger bestimmt. 5.1.1 Aufstellungsort Bei der Aufstellung des Gerätes folgende Punkte beachten: Sicherstellen, dass die Wand oder der Stahlträger eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 18 Montage Liquiline Control CDC90 770 (30.31) 8 (0.31) 8 (0.31) 20 (0.79) 86 (3.39) 600 (23.62) A0031946  9 Abmessungen der Montageplatte. Maßeinheit mm (in) Endress+Hauser...
  • Seite 19 Liquiline Control CDC90 Montage Spülblock 195 (7.68) 120 (4.72) 5,5 (0.22) Ø 5,5 (0.22) Ø 108 (4.25) 5,5 (0.22) Ø 181 (7.13) 5,5 (0.22) Ø 223.5 (8.80) A0032267  10 Abmessungen Spülblock PVDF. Maßeinheit mm (in) Endress+Hauser...
  • Seite 20 Montage Liquiline Control CDC90 Gateway (optional) 113.7 (4.47) 124.5 (4.90) A0056038  11 Abmessungen Gateway. Maßeinheit mm (in) System montieren 5.2.1 Panel an Wand oder Stahlträger montieren VORSICHT Verletzungsgefahr Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.
  • Seite 21 Liquiline Control CDC90 Montage A0032776  12 Wandmontage Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und Schrauben müssen bauseitig gestellt werden. ‣ Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beigelegten Distanzhülsen montieren. 5.2.2 Multischläuche am Panel anschließen...
  • Seite 22 Montage Liquiline Control CDC90 Multischlauch Funktion Schlauchbezeichnung Anschlussbezeichnung Panel Einkanal/Zweikanal Einkanal/Zweikanal Druckluftansteuerung 3/13 3/13 Wasserventil am Spül- block Druckluftansteuerung 4/14 4/14 Spülluft am Spülblock (Rückschlagventil) M2/M4(Flüssigkeits- Pumpe A/ Kanister A/A2 A/A2 schlauch) A(links) Pumpe B/ Kanister B/B2 B/B2 B(mitte) Pumpe C / Kanister C...
  • Seite 23 Liquiline Control CDC90 Montage HINWEIS Der Spülblock läuft leer. Ist der Spülblock unterhalb der Kanister angebracht, öffnen sich die Ventile des Spülblocks durch den Druck der Flüssigkeit und die Kanister entleeren sich unkontolliert. ‣ Den Spülblock und die Armatur immer oberhalb der Kanister montieren.
  • Seite 24 Montage Liquiline Control CDC90 Spülblock an Spülblockhalterung A0032672 ‣ Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten Schrau- ben (3) und Unterlegscheiben (4) befestigen. 5.2.4 Druckluft und Medien am Spülblock anschließen Je nach Konfiguration wird unter Ein- oder Zweikanalsystem unterschieden und mit "/"...
  • Seite 25 Liquiline Control CDC90 Montage Einzelschläuche aus Multischlauch M1/M3 dem Spülblock zuweisen 3/13 4/14 A/A2 B/B2 C/C2 A0055102  14 Spülblock, Beschriftung je nach Systemkonfiguration Wasseranschluss Ausgang Spülanschluss zur Armatur ‣ Die Einzelschläuche am System wie folgt anschließen: Multischlauch Funktion Schlauchbezeichnung Position Spülblock...
  • Seite 26 Montage Liquiline Control CDC90 Einzelschläuche anschließen A0032739 Die Überwurfmutter des Ventils abschrauben. Die Überwurfmutter und den darunter liegenden Klemmring entfernen. Den Schlauch durch die Überwurfmutter und den Klemmring in das Ventil führen. Mit dem Klemmring den Schlauch am Ventil durch leichtes Andrücken einklemmen.
  • Seite 27 Liquiline Control CDC90 Montage A0032653  15 Spülblock mit einer Armatur Die Leitung gründlich durchspülen. Das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) anschließen. Der Schlauch ist nach Stand der Technik bauseitig zu sichern, z.B. mit Hilfe einer Schlauch- schelle.
  • Seite 28 Montage Liquiline Control CDC90 Schlauch 4/14 an den Anschluss für die Spülluft am Spülblock anschließen. Anschluss Armatur Armaturen CPA87x und CPA472D ‣ Die Schläuche wie folgt anschließen: Schlauchnummer: Anschluss an Armatur: CPA87x Schlauch 1/11 I, Messposition Schlauch 2/12 O, Serviceposition...
  • Seite 29 Liquiline Control CDC90 Montage Anschluss in der pneumatischen Steuereinheit Die Verschlauchung für die interne Druckluftversorgung in der pneumatischen Steuer- einheit, ist von Werk aus schon angeschlossen. A0033429 Den Schlauch für die externe Druckluftversorgung in die vorgesehene Kabelverschrau- bung der pneumatischen Steuereinheit führen.
  • Seite 30 Elektrischer Anschluss Liquiline Control CDC90 Prüfen, ob die vorgeschriebenen Montageabstände eingehalten wurden. Sichern, dass die Temperaturgrenzen am Einbauort eingehalten werden. Prüfen, ob alle Schläuche fest montiert und dicht sind. Prüfen, ob alle Multischläuche geschützt verlegt sind. Elektrischer Anschluss Anschlussbedingungen WARNUNG Gerät unter Spannung!
  • Seite 31 Liquiline Control CDC90 Elektrischer Anschluss CDC90 Steuereinheit einrichten 6.2.1 Übersicht CDC90 Steuereinheit Module: • Slot 1: Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) • Slot 2 und 3: Leer • Slot 4: Modul 2AI (2 Stromeingänge) • Slot 5 und 6: 2x Modul DIO •...
  • Seite 32 Elektrischer Anschluss Liquiline Control CDC90 6.2.3 Kabelschirm auflegen Die Kabel des Gerätes müssen geschirmte Kabel sein. Möglichst nur konfektionierte Originalkabel verwenden. Klemmbereich Kabelschellen: 4 … 11 mm (0,16 … 0,43 in) Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  17 Konfektioniertes Kabel...
  • Seite 33 Liquiline Control CDC90 Elektrischer Anschluss 6.2.4 Kabelklemmen Steckklemmen für Memosens-Anschlüsse ‣ ‣ Kabel bis Anschlag einführen. ‣ Schraubendreher auf Feder Schraubendreher herausziehen drücken (Klemme öffnen). (Klemme schließen). ‣ Nach dem Anschluss den festen Sitz jedes Kabelendes prüfen. Besonders konfektionierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag eingeführt wurden.
  • Seite 34 Elektrischer Anschluss Liquiline Control CDC90 A0033455 ‣ Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen. Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen. Sensorkabel anschließen ‣ Direkter Anschluss des Sensorkabels Sensorkabel an den Klemmenstecker des Moduls BASE2-E anschließen.
  • Seite 35 Liquiline Control CDC90 Elektrischer Anschluss Kommunikation anschließen Folgende Kommunikationsmöglichkeiten in der CDC90 Steuereinheit stehen zur Verfügung: • Analoge Stromeingang- und Ausgänge • Ansteuerung erfolgt über den Analogen Stromeingang (AI). • Die Signalrückmeldung erfolgt über den Analogen Stromausgang (AO). • Die Einstellungen sind über dem Webserver des Messumformers (Standard IP Adresse 192.168.0.4) oder der Vor-Ort-Anzeige zu realisieren.
  • Seite 36 Elektrischer Anschluss Liquiline Control CDC90 A0044848 Analogausgang in BASE2-E Analogeingang 2AI Prozessleitsystem, PLS Statussignale Übertragung der Statussignale von der Messstelle zum Leitsystem: • 2. Ausgang zur Übertragung der Statussignale von der Messstelle zum Leitsystem • Optional: Zusätzliches 4AO Modul für Messwerte.
  • Seite 37 Liquiline Control CDC90 Elektrischer Anschluss Steuereinheit. Dazu entweder via Webserver (BA01225C) auf das innere Steuermodul zugrei- fen oder mittels eines optional erhältlichen externen Displays. 4AO (optional) – – – –  21 Modul  22 Anschlussplan Feldbus-Kommunikation anschließen Anschluss Modbus TCP an Ethernet Switch Für die Modbus-Kommunikation wird kein Gateway benötigt.
  • Seite 38 Elektrischer Anschluss Liquiline Control CDC90 Belegung M12 Anschluss Yellow White Orange Blue Belegung RJ45 auf M12 Anschluss RJ45 Yellow White Orange Blue Anschluss PROFINET und PROFIBUS DP über Gateway Das Gateway muss extern verbaut werden. Ein 3 m (3.28 ft) Ethernet-Kabel ist beigelegt.
  • Seite 39 Liquiline Control CDC90 Elektrischer Anschluss Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) auf der Unterseite des Gateways anschließen. Das Endstück an das PLS (3) anschließen. Anschluss EtherNet/IP über Gateway Das Gateway muss extern verbaut werden. Ein 3 m (3.28 ft) Ethernet-Kabel ist beigelegt.
  • Seite 40 Steuereinheit am Remote IO/ DIO (1) vorgenommen. Diese externen Ein- und Ausgängen können bei der Programmkonfiguration mit ausge- wertet werden, bzw. aktiviert und deaktiviert werden. Die Konfiguration muss über ein Fachpersonal von Endress+Hauser erfolgen. A0055123  25...
  • Seite 41 Liquiline Control CDC90 Elektrischer Anschluss A0055909  26 Freie Klemmen des Remote IO/ DIO Klemmenvorbelegung: Funktion Programm 5-12 frei verwendbar Softkey 1 Softkey 2 Softkey 3 Softkey 4 Funktion Kodierung 1-10 frei verwendbar Betriebsmodus Einstellung, wenn DO11 = 0 und DO12...
  • Seite 42 Elektrischer Anschluss Liquiline Control CDC90 Funktion Kodierung Programmstatus Kein Programm = 1 Programm läuft = 0 Fehler Status Alarm = 0 Kein Alarm = 1 Positionsrückmelder der Armaturen anschließen CDC90 ist für folgende Armaturen ausgelegt: • Cleanfit CPA4xx • Cleanfit CPA871/CPA875 Überwachung der Armaturposition...
  • Seite 43 Liquiline Control CDC90 Elektrischer Anschluss Überwachung der Armaturposition A0032747  28 Positionsrückmeldung CPA472D Die Kabel für die Positionsrückmeldung durch die Kabelverschraubung an der Unterseite der pneumatischen Steuereinheit führen. Die Kabel an der Endstufenklemme verdrahten. Die Klemmen an der Endstufenklemme sind wie folgt vorbelegt: Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit für 1-Kanal-...
  • Seite 44 Elektrischer Anschluss Liquiline Control CDC90 6.8.2 Cleanfit CPA473/474 Die Armaturen mit pneumatischen Endlagenschalter sind auf elektrische Endlagenschalter umzurüsten. Überwachung der Armaturposition A0033325  29 Druckluftansteuerung CPA473/474 ‣ Die Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit...
  • Seite 45 Liquiline Control CDC90 Elektrischer Anschluss 6.8.3 Cleanfit CPA87x Überwachung der Armatur A0032753  30 Rückmeldung Position CPA87x Endress+Hauser...
  • Seite 46 Elektrischer Anschluss Liquiline Control CDC90 W2 Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) A0022163  31 Anschlusskabel für Endlagenschalter an Messumformer, Schaltverstärker, Endstufen- klemme usw. Position "Messen" Position "Messen"...
  • Seite 47 Liquiline Control CDC90 Elektrischer Anschluss Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit für 1-Kanal- Gerät Endstufenklemme T1 unten Kabelader Funktion Pin 1 W2, BK Endlagenschalter, Positionsrückmeldung Pin 2 W2, BU Endlagenschalter, Positionsrückmeldung Endstufenklemme T2 unten Kabelader Funktion Pin 1 W2, BN Endlagenschalter, Positionsrückmeldung...
  • Seite 48 Elektrischer Anschluss Liquiline Control CDC90 Hauptversorgungsspannung anschließen A0033429 Das Kabel der Hauptversorgungsspannung durch die Kabelverschraubung "3" der pneu- matischen Steuereinheit führen. A0055125 Die Adern an die Aktorenklemme (1) folgendermaßen anschließen: Endress+Hauser...
  • Seite 49 Liquiline Control CDC90 Elektrischer Anschluss PE PE PE PE PE PE PE PE A0035338  32 Klemmenplan der Hauptversorgungsspannung der Aktorenklemme X1 in der pneumatischen Steu- ereinheit Klemme -X1 unten Kabelader L1, BN PE, GN-YE N, BU 6.10 Gateway (optional) anschließen Spannungsversorgung des Gateway anschließen...
  • Seite 50 Elektrischer Anschluss Liquiline Control CDC90 6.11 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße Anwendung erforderlich sind. ‣ Auf Sorgfalt bei den ausgeführten Arbeiten achten.
  • Seite 51 Liquiline Control CDC90 Elektrischer Anschluss 6.12 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beantwor- tet werden können.
  • Seite 52 Bedienungsmöglichkeiten Liquiline Control CDC90 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Anzeige- und Bedienelemente A0031833  33 Übersicht Bedienung Touchdisplay Status-LED Softkeys (einstellbar) Status nach NAMUR Kategorie Beschreibung LED-Status NAMUR Kategorie F F (Fehler): keine Programme werden gestartet, bis es behoben ist. Die...
  • Seite 53 Liquiline Control CDC90 Bedienungsmöglichkeiten Kategorie Beschreibung LED-Status NAMUR Kategorie M Wartungsanforderung: Die Messfunktionalität ist noch gegeben. Akut ist Grün blinkende (Maintenance keine Maßnahme notwendig. Aber mit einer Wartung verhindern Sie Status-LED required) eine künftig mögliche Fehlfunktion. z.B. Pumpen Lebensdauert. Die Mel- dung sollte quittiert werden, damit weitere Programmen starten können.
  • Seite 54 Bedienungsmöglichkeiten Liquiline Control CDC90 7.2.3 Menü Übersicht A0033714 Position Funktion Uhrzeit Anzeige und Schnellzugriff der wichtigsten Fehlermeldung Navigation zur Messstelle 1 und Anzeige von: • pH Sensor: pHWert • Redox sensor: Redox-Wert in mV • Kombinierter pH-/Redox-Sensor: pH-Wert Bei einer Messstelle: •...
  • Seite 55 Liquiline Control CDC90 Bedienungsmöglichkeiten Die Bedienung erfolgt über vier Hauptmenüs: Menü Funktion Benutzerführung • Geführte Bedienung zum Terminieren und Ausführen von Pro- grammen. • Dateien und Einstellungen importieren und exportieren. Diagnose Beinhaltet Informationen zum Betrieb, über die Diagnose, zur Stö- rungsbeseitigung und Simulation.
  • Seite 56 Systemintegration Liquiline Control CDC90 Systemintegration Messgerät in System einbinden 8.1.1 Webserver Der Webserver ermöglicht den Vollzugriff auf die Visualisierung vom CDC90. Wenn der Web- server aktiv ist, wird die Visualisierung Vor-Ort am CDC90 gesperrt. HINWEIS Daten gehen verloren. ‣ Die Verbindung zum Webserver trennen, bevor der IPC neu gestartet wird.
  • Seite 57 Liquiline Control CDC90 Systemintegration Die IP-Adresse des Webservers des Messumformers muss sich im gleichen Subnetz wie die IP- Adresse vom CDC90 <IP-Adresse+3> befinden. Beispiel: IP-Adresse für den PC (als Standard einge- 192.168.0.1 stellt): IP-Adresse Liquiline: IP-Adresse für den PC + 3 = 192.168.0.4 Das Kommunikationskabel des Computers mit der Ethernet-Schnittstelle des Ethernet Switches verbinden.
  • Seite 58 Inbetriebnahme Liquiline Control CDC90 8.1.2 Feldbusse HINWEIS Das Gerät nutzt eine EtherCAT Verbindung für die interne Kommunikation. EtherCAT kann abhängig von der Netzwerkslast zu Ausfällen in den CDC90 IPCs führen, wenn mehrere CDC90 Geräte im selben Netzwerk integriert sind. ‣...
  • Seite 59 Liquiline Control CDC90 Inbetriebnahme VORSICHT Automatikbetrieb während Kalibrierung. Verletzungsgefahr durch Armaturbewegungen, Chemikalien oder kontaminierte Medien. ‣ Bevor Schläuche gelöst werden, sicherstellen, dass keine Aktion läuft oder demnächst star- tet. ‣ Gerät in den Einstellungsmodus setzen. ‣ Durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen schüt- zen.
  • Seite 60 Inbetriebnahme Liquiline Control CDC90 Messgerät einschalten Gerät unter Spannung setzen Gerät unter Spannung setzen.  Nach dem Einschalten durchläuft das Gerät einen Selbsttest und geht anschließend in den Betriebsmodus: Einstellung. Eventuelle Auswirkungen auf angeschlossene Aktoren beachten. Spülkammer der Armatur befüllen Während der Startphase des Geräts haben die Stromausgänge für wenige Sekunden bis zur...
  • Seite 61 Liquiline Control CDC90 Inbetriebnahme Position Funktion Kopfzeile mit Uhrzeit, Status und Messwertanzeigen Benutzerverwaltung Mess- oder Serviceposition der Armatur Nächste Seite Darstellung Messstelle 2 Anzeige der Pumpen für Kanister 1-3 Ventil (Wasser oder Luft) geschlossen oder geöffnet. Darstellung des aktiven Mediums, je nach Programm.
  • Seite 62 Inbetriebnahme Liquiline Control CDC90 9.4.3 Systemeinstellungen der Messstellen konfigurieren Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung Pfad: System/Information/Messstelle Funktion Optionen Info Messstelle • Seriennummer: Allgemeine Informatio- • Firmware nen: • Ursprüngliche erweiterte Bestellnummer Bis auf den Tag-Namen der • Aktuelle erweiterte Bestellnummer Bestellnummer sind alle Einstellungen vorkonfigu- riert und können nicht ver-...
  • Seite 63 Das Gerät ist zur Verwendung von pH-Glassensoren voreingestellt. Wird ein anderer Sensortyp verwendet (pH ISFET, Redox), muss eine andere Konfigurations- datei mithilfe eines externen Displays in den Messumformer geladen werden. Dies wird bei der Erstinbetriebnahme durch das Fachpersonal von Endress+Hauser durchgeführt. Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung...
  • Seite 64 Inbetriebnahme Liquiline Control CDC90 Pfad: System/Information/Sensor Funktion Optionen Info Messstelle 1 oder Messstelle 2 Sensor 1 oder Sensor 2 Sensorabhängige Informationen • Sensortyp zur Ansicht • Seriennummer: • Messstelle • Hardwareversion • Softwareversion • Inbetriebnahmedatum Betriebszeit • Gesamt • Über max. Betriebstemperatur •...
  • Seite 65 • Eine Kalibrierung bei Erstinbetriebnahme des Sensors ist notwendig, um die Kalibrierdaten in das CDC90-Logbuch zu laden. • In vielen Standardanwendungen ist keine weitere Kalibrierung nötig. ‣ Sensoren in sinnvollen, prozessabhängigen Intervallen kalibrieren. Betriebsanleitung "Memosens", BA01245C 9.4.11 Inbetriebnahme starten Die Erstinbetriebnahme führt das Fachpersonal von Endress+Hauser durch. Endress+Hauser...
  • Seite 68 *71646849* 71646849 www.addresses.endress.com...
