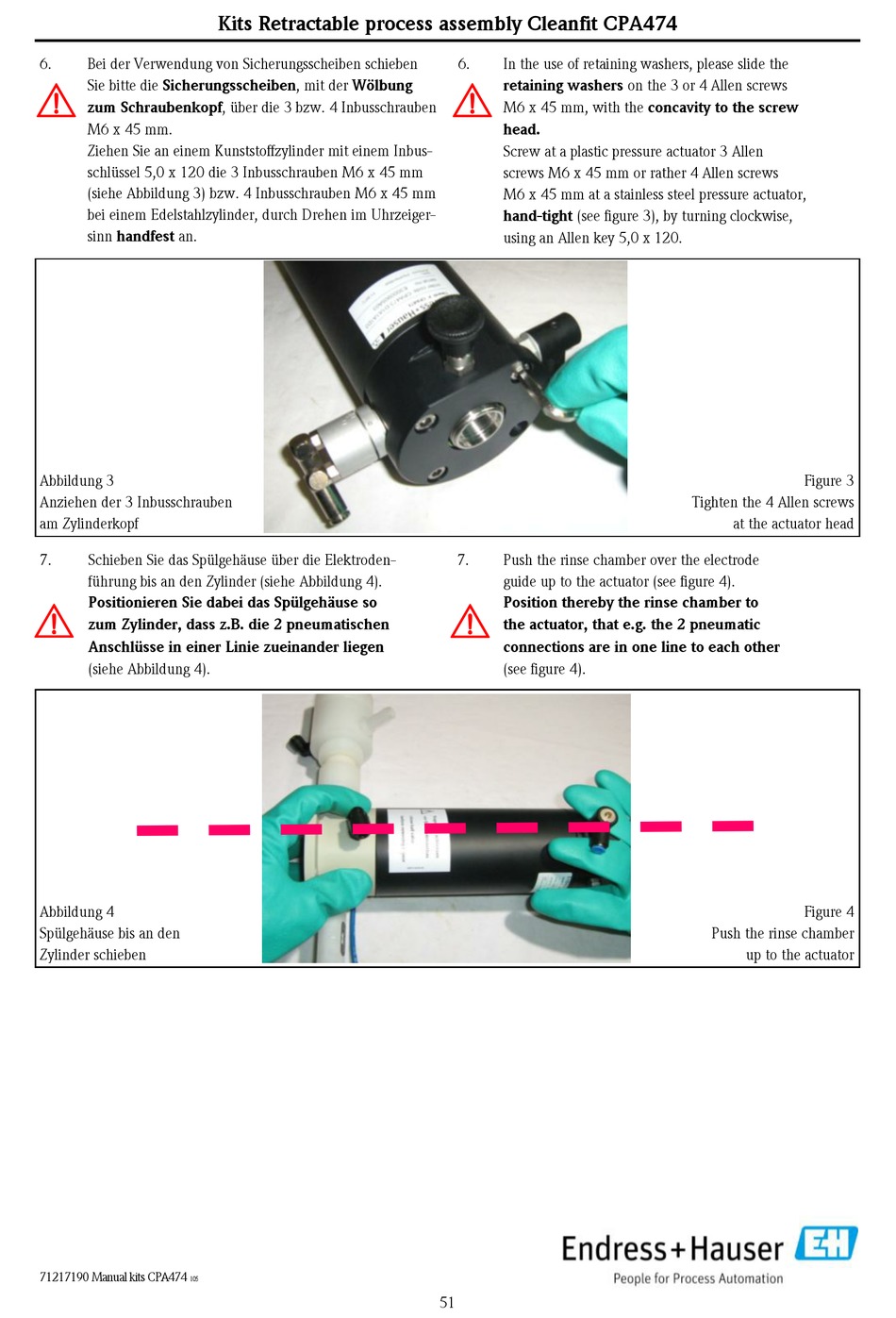

6. Bei der Verwendung von Sicherungsscheiben schieben
# Sie bitte die Sicherungsscheiben, mit der Wölbung
zum Schraubenkopf, über die 3 bzw. 4 Inbusschrauben
M6 x 45 mm.
Ziehen Sie an einem Kunststoffzylinder mit einem Inbus-
schlüssel 5,0 x 120 die 3 Inbusschrauben M6 x 45 mm
(siehe Abbildung 3) bzw. 4 Inbusschrauben M6 x 45 mm
bei einem Edelstahlzylinder, durch Drehen im Uhrzeiger-
sinn handfest an.
Abbildung 3
Anziehen der 3 Inbusschrauben
am Zylinderkopf
7. Schieben Sie das Spülgehäuse über die Elektroden-
führung bis an den Zylinder (siehe Abbildung 4).
Positionieren Sie dabei das Spülgehäuse so
#
zum Zylinder, dass z.B. die 2 pneumatischen
Anschlüsse in einer Linie zueinander liegen
(siehe Abbildung 4).
Abbildung 4
Spülgehäuse bis an den
Zylinder schieben
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
6. In the use of retaining washers, please slide the
# retaining washers on the 3 or 4 Allen screws
M6 x 45 mm, with the concavity to the screw
head.
Screw at a plastic pressure actuator 3 Allen
screws M6 x 45 mm or rather 4 Allen screws
M6 x 45 mm at a stainless steel pressure actuator,
hand-tight (see figure 3), by turning clockwise,
using an Allen key 5,0 x 120.
7. Push the rinse chamber over the electrode
guide up to the actuator (see figure 4).
Position thereby the rinse chamber to
#
the actuator, that e.g. the 2 pneumatic
connections are in one line to each other
(see figure 4).
51
Figure 3
Tighten the 4 Allen screws
at the actuator head
Figure 4
Push the rinse chamber
up to the actuator
