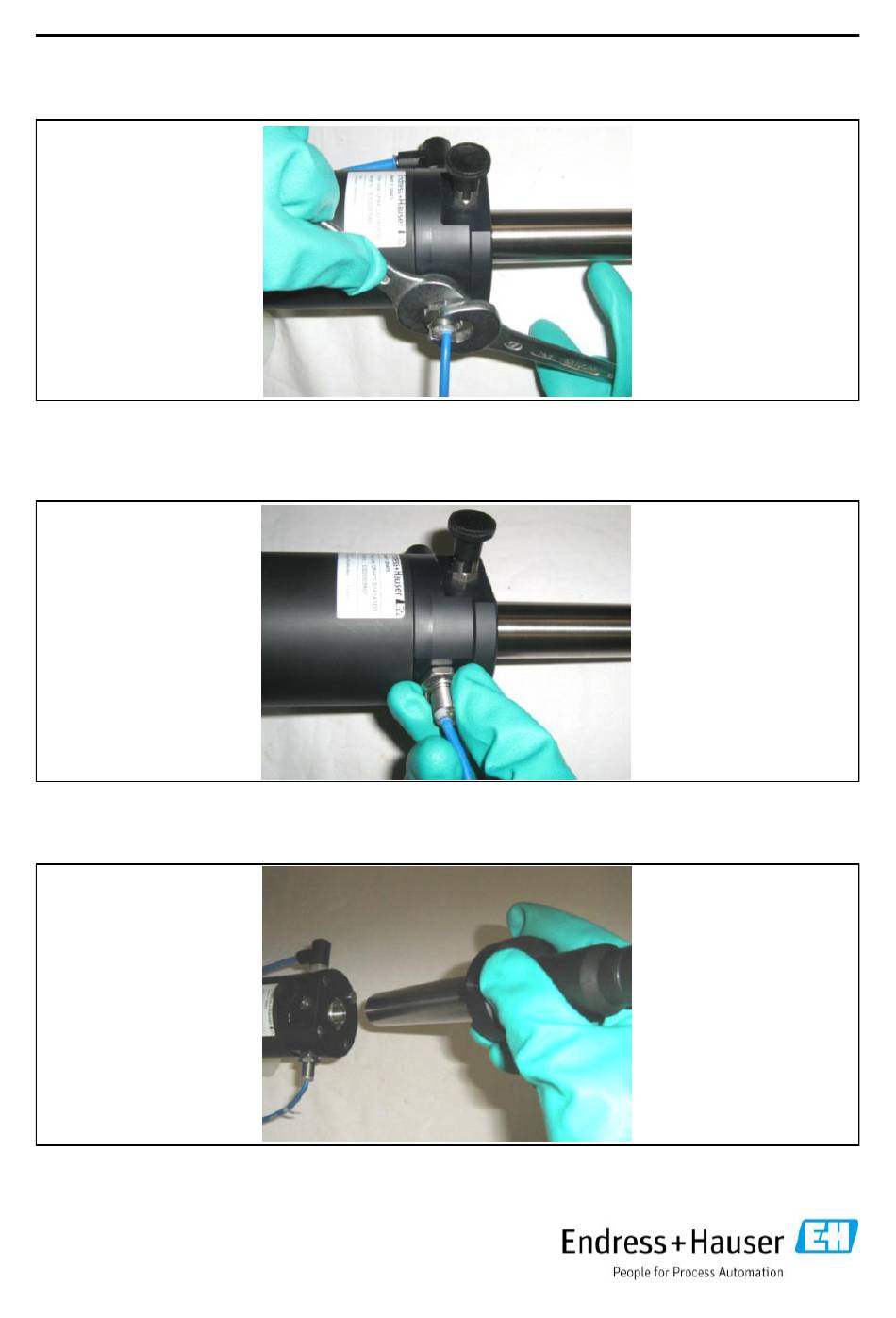

17. Lösen Sie die 2 Muttern vorsichtig am Endschalter
mit zwei Flachschlüsseln 17 mm (siehe Abbildung 11)
ohne den Endschalter zu verdrehen.
Abbildung 11
Lösen der Muttern
am Endschalter
18. Drehen Sie die 2 Muttern auf dem Gewinde des End-
schalters, bis hin zum Zylinder (siehe Abbildung 12).
Bitte kontern Sie die 2 Muttern mit zwei Flach-
schlüsseln 17 mm.
Abbildung 12
2 Muttern bis zum
Zylinder drehen
19. Bitte drehen Sie das Hubrohr/Führungsrohr
und Schutzrohr gegen den Uhrzeigersinn von
der Elektrodenführung ab (siehe Abbildung 13).
Abbildung 13
Hubrohr/Führungsrohr von der
Elektrodenführung drehen
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
17. Loosen the 2 nuts at the limit switch with care,
using two 17 mm wrenches (see figure 11),
without twisting the limit switch.
18. Screw the 2 nuts on the thread of the limit
switch, up to the actuator (see figure 12).
Please tighten the 2 nuts, using two 17 mm
wrenches.
19. Please turn the retractable pipe/guide pipe
and protective pipe counter-clockwise from
the electrode guide (see figure 13).
31
Figure11
Loosen the nuts at
the limit switch
Figure 12
Turn 2 nuts up
to the actuator
Figure 13
Turn the retractable pipe/guide
pipe from the electrode guide
