7.2 Zusammenbau des Antriebs
pneumatisch/elektrisch komplett
für den Kugelhahn ► J8/2

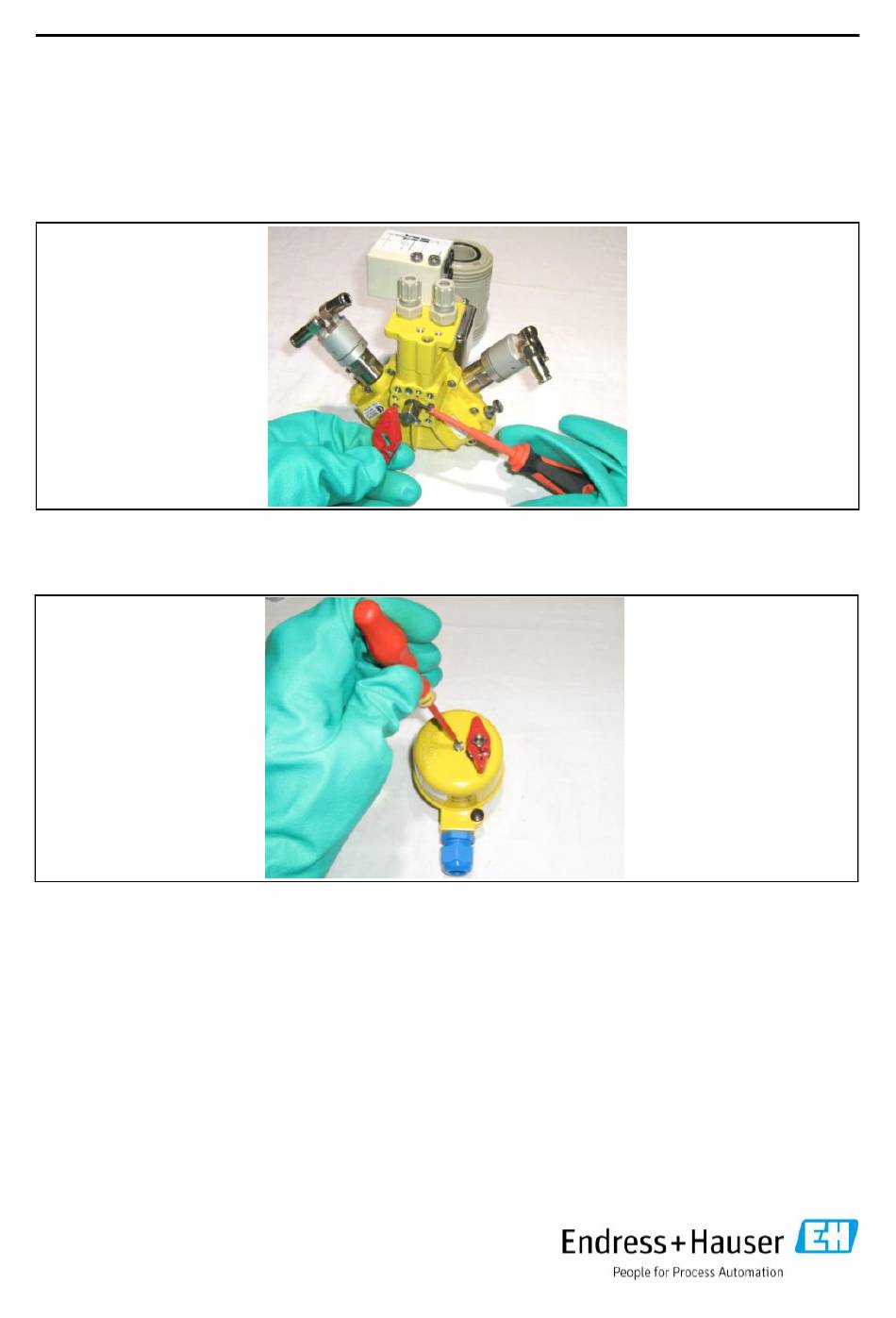

1. Demontieren Sie den roten Markierungsgriff am
Schwenkantrieb mit einem Schraubendreher (siehe
Abbildung 1) und entfernen Sie diesen.
Abbildung 1
Roten Markierungsgriff
demontieren
2. Lösen Sie den Gehäusedeckel der Kinetrol-End-
schaltereinheit mit einem Schraubendreher (siehe
Abbildung 2).
Abbildung 2
Gehäusedeckel
lösen
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
7.2 Assembling the drive
pneumatic/electric complete
for the ball valve ► J8/2
1. Dismantle the red mark handle at the
slewing gear, using a screwdriver (see
figure 1) and remove it.
2. Loosen the housing cover of the Kinetrol
position switch unit, using a screwdriver
(see figure 2)
65
Figure 1
Dismantle the red
mark handle
Figure 2
Loosen the
housing cover
